Как проще снять коробку передач на ваз 2109 + видео обзор

Как снять коробку на ваз 2109 самостоятельно: инструкции, фото и видео

Как снять коробку на ВАЗ-2109? 15 этапов демонтажа узла + полезные советы

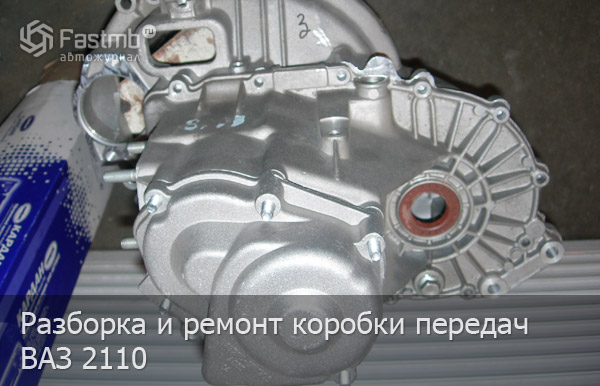

Замена коробки достаточно редкая процедура, которую очень сложно выполнить в одиночку. Для снятия детали потребуется помощь второго человека, а также различный инструмент. От того, как именно снять коробку на ВАЗ-2109, зависит объём дальнейших работ. Неаккуратный демонтаж привести к дополнительным поломкам элементов внутри КПП и полному выходу детали из строя.

Дополнительно рекомендуем прочитать любопытную статью нашего автора, в которой он рассказывает о неисправностях электросхемы ВАЗ-2109.

Какой инструмент понадобится для снятия

Лучше производить снятие коробки в гараже с ямой либо на эстакаде. Если нет возможности использовать яму, то понадобится домкрат и подставки для фиксации автомобиля на определённой высоте. Без помощника будет обойтись достаточно сложно, поэтому лучше заранее договориться с человеком.

Все инструменты лучше подготовить заранее. Помимо гаечных ключей будет также использовать накидные. Поворотная головка позволит сделать снятие коробки переключения передач более лёгким и простым. Также необходимо зафиксировать автомобиль определённым образом, чтобы был доступ к кожуху защиты снизу.

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Далее необходимо слить отработанное масло в чистую ёмкость.

Масло потом лучше повторно не заливать, так как частицы металла и загрязнённая жидкость могут повредить новую деталь. Даже если смазка была залита за несколько сотен километров до замены детали, не стоит экономить и использовать старое масло.

После этого приступаем к следующим этапам:

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо.

Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

Если нет цели сохранить КПП в рабочем состоянии, то этот момент можно пропустить.

Далее осуществляем следующие действия:

Необходимо открутить болты, которыми крепится коробка передач ВАЗ-2109 к двигателю. Мотор обязательно должен быть надёжно зафиксирован, так как при снятии КПП ослабляется и его крепление.

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса. Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма.

Если деталь подлежит переборке и переустановке, то рекомендуется подстелить под МКПП чистую ветошь.

Не всегда нужна полная замена КПП, поэтому иногда целесообразно производить ремонт без снятия коробки.

Замена диска или корзины может производиться на неснятой коробке, но необходимо учитывать, что при этом время ремонтных работ может увеличиться в 1,5 — 2 раза.

Для того, чтобы произвести замену деталей, необходимо выкрутить два верхних болта, а вместо них вкрутить длинные шпильки, которые будут выполнять роль оси. При помощи шпилек КПП можно отодвинуть от двигателя и произвести все необходимые манипуляции.

Что необходимо сделать после демонтажа коробки?

Чаще всего коробка переключения передач на ВАЗ-2109 снимается для проведения профилактических работ и замены изношенных деталей, поэтому важно при демонтаже сохранить её в рабочем состоянии.

В первую очередь необходимо подумать о сохранении нужного положения деталей путем вставления чопика вместо гранат. После того, как необходимые работы были проведены, нужно позаботиться о работоспособности остальных деталей.

Нужно тщательно проверить их работоспособность, иначе может потребоваться повторный съём коробки передач.

Пожалуйста, оцените этот материал!

Как Снять Коробку Передач Ваз 2109

Как снять коробку на ВАЗ-2109 своими руками: подробная инструкция

При замене сцепления необходимо знать, как снять коробку на ВАЗ-2109. Без этого невозможно ремонтировать корзину и диски сцепления, а также произвести ремонт коробки передач.

На “девятках” можно снять коробку, не используя эстакаду или смотровую яму. Установить ее можно тоже без таких удобств. Но потребуется сноровка, так как все работы выполняются в этом случае немного сложнее.

Обязательно нужно обзавестись инструментами, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Видео: Как снять коробку передач Ваз 09?Скачать

Видео: Как снять коробку на ваз 2108 в одиночку!Скачать

Перед тем как снять коробку на ВАЗ-2109, необходимо подготовить автомобиль к демонтажу. Для этого:

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед тем как снять коробку на ВАЗ-2109, обязательно нужно разобрать левую часть подвески. Дело в том, что левый привод будет мешать при сдвигании коробки. Поэтому нужно освободить пространство для маневров:

Шестой пункт можно не делать, достаточно только лишь извлечь внутреннюю гранату из коробки передач. А вот правая граната извлекается только после того, как будет сдвинута коробка в сторону. Своими руками снять коробку ВАЗ-2109 несложно, достаточно соблюдать последовательность всех действий.

Как снять коробку передач Ваз 09?

Снятие и установка КПП, Как быстро поменять КПП ВАЗ 2109

Окончательная разборка

Затем необходимо произвести следующие манипуляции:

Вот и всё, теперь коробка передач держится только лишь тремя болтами и одной гайкой на катере двигателя.

Как полностью снять коробку?

После завершения всех предыдущих действий вам потребуется выкрутить ключами на “19” три болта и одну гайку, которыми крепится коробка передач к катеру двигателя. Не опасайтесь, коробка после выкручивания этих резьбовых соединений не упадёт. Ее придётся отстыковать, используя монтажные лопатки.

Аккуратно, стараясь не повредить элементы картера, отодвигайте коробку передач от двигателя. Все работы лучше всего проводить на эстакаде или смотровой яме, но если таких удобств у вас нет, то достаточно вывесить переднюю часть автомобиля. Обязательно вместо одного из внутренних ШРУСов установите в отверстие отрезок трубы.

В противном случае может разрушиться механизм дифференциала, придется полностью разбирать и ремонтировать коробку. После того как первичный вал коробки передач сойдёт со шлицов, можно будет опустить КПП на землю. При этом вам открывается полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Установка коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите от загрязнений картер коробки передач. Вам необходимо выполнить следующие действия:

После этого можно собрать левую сторону подвески, установив на место шаровую опору и закрепив ее двумя болтами. На поворотный кулак наденьте рулевой наконечник и закрутите гайку. Зафиксируйте ее при помощи шплинта.

Затяжку ступичной гайки необходимо производить только после того, как установите автомобиль на колёса.

Вот как снять коробку передач на ВАЗ-2109, процедура несложная, но нужна сноровка – процесс может затянуться на пару дней, если нет опыта.

Замена коробки ваз 2109 при необходимости

Замена коробки передач ваз 2109 выполняется в случае крайней необходимости. Причин для этого несколько, (перегрев деталей) эксплуатация без смазки, либо с низким уровнем масла, разрушение основных ее деталей из-за перегрузки.

Случается такое крайне редко, однако мне самому пришлось быть свидетелем последствий небрежного техобслуживания – просто забыли залить новое масло, и машина пришла в ремонт с перегретой коробкой. Все детали внутри посинели от накала, зубья всех шестерен пришли в негодность, всего за один день.

Выход был один – замена коробки передач на ваз 2109. Заменить полностью легче и быстрее чем возиться с ремонтом, и целесообразнее.

Что такое коробка и для чего она предназначена

Давайте разберемся, что это такое и для чего предназначается:

Замена коробки передач ваз 21093 будет проще при наличии у вас такого инструмента:

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

Выкручиваем болты, которыми шаровая прикреплена к кулаку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

Помощник выдавливает гранату плоской монтировкой

Откручиваем крепящие болты стартера

Откручиваем и стаскиваем кулису, наметив непременно ее положение

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой.
При этом точно обойтись без помощи напарника и выполнения таких действий:

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

Замена коробки передач на ВАЗ 2109. Фото, инструкция как снять и поменять КПП на ВАЗ 2109

Даже если следовать всем инструкциям, которые можно найти в руководстве по эксплуатации и ремонту авто, замена коробки передач ВАЗ 2109 производится непросто. Причина в том, что снятие КПП требует многих поэтапных действий по разборке-сборке систем и узлов автомобиля.

Видео: Как снять коробку передач . ВАЗ 2109Скачать

Видео: Как снять коробку передач Ваз 2108, 2109, 21099.Скачать

Если вы решите обратится на СТО, коробку передач снимут буквально за один час, но стоимость вас не порадует (снятие-установка КПП переднеприводных авто в среднем по СТО 1500-2000 р.).

Следует также отметить, что автонормы от завода производителя по снятию КПП ВАЗ 2109 составляют 4,2 часа, а своими руками на выполнение этой задачи, скорее всего, понадобится целый день, а то и два.

Признаки неисправности КПП ВАЗ 2109

Эти признаки могут свидетельствовать о серьезной поломке КПП, которая повлечет замену.

Следует помнить, что коробка передач ВАЗ 2109 (она же ВАЗ 2108 и всего остального семейства) весит прилично от 32,7 до 33 кг. Железка увесистая. И если ещё учесть, что снимать коробку надо с уровня выше головы, то свои силы стоит рассчитать, особенно если вы работаете один. Нужно заранее подготовить место для коробки так, чтобы не пришлось подымать КПП со дна смотровой ямы.

Замена КПП ВАЗ 2109

Для замены коробки ВАЗ 2109 понадобятся:

Фиксация полуосевой шестерни производится технологической заглушкой, применяемой при транспортировке дифференциала, или с использованием старого внутреннего ШРУСа. Иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач.

Установку коробки передач проводите в порядке, обратном снятию, затягивая болты и гайки правильными моментами, с учетом следующего:

После установки коробки передач отрегулируйте полный ход педали сцепления и привод управления механизмом переключения передач в следующем порядке:

При соединении привода переключения с коробкой передач следите, чтобы не произошло перекрутки или деформации гофров защитного чехла. Установка рычага переключения передач в требуемое положение.

Как снять коробку передач ваз 2109

Лицам, пользующимся ВАЗ-2109, следует знать, как осуществляется снятие с нее коробки передач. Данная процедура в реальности требуется нечасто. Возникает необходимость демонтажа рассматриваемого элемента при:

Пошаговая инструкция

Коробка передач весит относительно немного – 27 кг, однако своими руками снять ее все же нелегко, потому пригласите помощника. Все работы производятся после установки машины на рампе или над ямой. Дополнительно автомобиль еще необходимо поднять на домкрате и установить на опоры, чтобы колеса оказались в воздухе.

Удалите, прежде всего, брызговик, защиту кратера мотора и отключите АКБ. Далее:

После этого остается отсоединить кулису переключения передач и саму коробку от двигателя (она удерживается четырьмя гайками). Но перед данным действием в обязательном порядке силовой агрегат необходимо зафиксировать.

Его либо вывешивают, оперевшись на лонжерон (а точнее, на его стаканы) или подпирают снизу домкратом.

КПП нужно еще отсоединить от опор кузова, и лишь тогда ее можно снять. Делается это таким образом: коробку немного раскачивают и отодвигают от мотора на 10 см – этого хватит для того, чтобы вал первичный покинул диск и корзинку сцепления. Дабы не повредить последнюю, необходимо действовать очень осторожно.

Коробку передач устанавливают на место после того, как все связанные с ней проблемы и неисправности устраняются в полной мере.

Перед процессом обратной сборки следует:

При установке КПП на автомобиль используется следующая схема:

Как самостоятельно заменить КПП ВАЗ 2109

Перед заменой КПП ВАЗ 2109 отсоединяем провод клеммы “–” аккумуляторной

батареи, а также сливаем масло из коробки передач. Снятие и установку коробки передач КПП лучше всего производить вдвоем.

Как снять коробку на ВАЗ 2109

Откручиваем болты крепления и снимаем защиту картера.

Откручиваем болт и отсоединяем провод “массы” от картера сцепления.

Ослабляем затяжку гаек на наконечнике троса привода сцепления.

Снимаем наконечник троса с рычага привода сцепления.

Отсоединяем колодку с проводом от клеммы тягового реле стартера.

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера.

Откручиваем три гайки (третья с другой стороны стартера) крепления и снимаем стартер.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от наконечника шарнира.

Видео: КАК СНЯТЬ КОРОБКУ ПЕРЕДАЧ ВАЗ 2108 2109 21099 2115.Скачать

Видео: Разборка и сборка КПП Ваз 2109Скачать

Откручиваем гайку крепления и отсоединяем трос от привода спидометра.

Отсоединяем колодку с проводом от выключателя света заднего хода.

Ослабляем затяжку гайки крепления растяжки к рычагу подвески.

Отворачиваем гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разводим левую и правую растяжки в стороны.

Вынимаем шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

Отворачиваем гайку крепления шарового шарнира рулевой тяги.

С помощью съемника выпрессовываем палец шарового шарнира рулевой тяги из поворотного рычага стойки.

Откручиваем два болта и отсоединяем шаровой шарнир рычага подвески от поворотного кулака.

Выдавливаем монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отводим его в сторону.

Вставляем вместо него технологическую заглушку, например, старый внутренний ШРУС. После этого отсоединяем второй ШРУС.

Отворачиваем три болта крепления и снимаем щиток картера сцепления.

Ослабляем затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

Кладем на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и устанавливаем на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

Прицепляем двигатель к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

Отворачиваем две гайки крепления задней опоры силового агрегата к кузову.

Откручиваем гайку и вынимаем болт левой опоры силового агрегата.

Отворачиваем три гайки крепления левой опоры силового агрегата к коробке передач и снимаем опору.

Окончательно откручиваем три болта и гайку (с другой стороны коробки передач).

При снятии коробки передач сначала отводим ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления.

Не повредите при снятии лепестки диафрагменной пружины сцепления.

Установка коробки передач КПП на ВАЗ 2109

Перед установкой коробки передач ВАЗ 2109 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.

Центрируем ведомый диск сцепления специальной оправкой.

Устанавливаем коробку передач в обратном порядке снятию.

При подсоединении приводов передних колес к коробке передач меняем стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

Окончательную затяжку гайки крепления растяжки к рычагу производим при нагруженной подвеске, когда автомобиль стоит на земле.

Замена КПП ВАЗ 2109. Как снять коробку на ВАЗ 2109

Как самостоятельно заменить КПП ВАЗ 2109 Перед заменой КПП ВАЗ 2109 отсоединяем провод клеммы “–” аккумуляторной батареи, а также сливаем масло из коробки передач. Снятие и установку коробки передач КПП лучше всего производить вдвоем. Как снять коробку на ВАЗ 2109 Откручиваем болты крепления и снимаем защиту картера. Откручиваем болт и Читать дальше.

ваз 2109 замена сцепления

Сцепление – это металлический диск, предназначенный для связи маховика двигателя и коробки передач, для последующей передачи вращающего момента на колеса. Сцепление является одной из главных частей привода автомобиля, потому что движение без него невозможно.

Основные признаки, по которым следует судить, что сцепление находится в неисправном состоянии:

Если вы обнаружили в этом списке что-то из своих неисправностей, то это сигнал к тому, что сцепление вашего автомобиля находится в неудовлетворительном состоянии.

На ВАЗ 2109 замену сцепления можно проводить как со снятием коробки передач, так и без снятия. Рекомендуется первый вариант, так как в процессе замены появится возможность проверить состояние КПП изнутри и по возможности устранить мелкие неисправности, а также произвести очистку от грязи.

Порядок действий:

Кстати, о выборе сцепления. Лучше всего покупать сцепление зарубежного производителя, потому что отечественные имеют низкий срок службы и быстро выходят из строя. Самые позитивные отзывы остались за маркой Valeo. Покупать его или диск с маховиком другой марки – ваш выбор, здесь описана лишь рекомендация к покупке, основанная на опыте многих водителей.

Замена сцепления ваз 2109 цена

Поводу цен можно говорить вечно, так как все зависит от региона покупки и количества покупаемого. Сцепление в сборе фирмы Luk обойдется вам примерно 3000 рублей. Если замена будет производиться в автомастерской, то это еще примерно 3000 рублей. Так же во время замены этого механизма обычно меняют внутренние шрусы – примерно по 1000 рублей за каждый.

В итоге замена только сцепления в сборе в сервисе обойдется вам около 6000 рублей.

Видео: Снятие и установка КПП, Как быстро поменять КПП ВАЗ 2109Скачать

Видео: Замена коробки передач ВАЗ 2108 - 2109. ч.1 снятие.Скачать

Удачи на дорогах!

Самостоятельная замена сцепления на ВАЗ 2109

Замена сцепления на ВАЗ 2109 своими руками

Ранее речь шла о неисправностях сцепления, о его регулировке. В этой статье будет рассказано о замене сцепления на ВАЗ 2109 (2108, 2114, 2115), для вашего удобства представлен фотоотчет.

Для проведения этой операции нужно установить автомобиль на смотровую яму.

Необходимые инструменты:

Замена сцепления ВАЗ 2109 на фотографиях

Меняем сцепление на ВАЗ 2109 своими силами

Как заменить сцепление на ВАЗ 2108

Открутите болт крепления

Также ознакомьтесь

Как заменить сцепление на ВАЗ

Меняем сцепление на

Снимаем сцепление через щель

Cнимаем сцепление через щель

Установите выжимной и смажьте направляющую

Установите новые диски сцепления

Закручиваем болты и радуемся выполненной работе

Сборку выполнить в обратном порядке.

Ранее было описано, как отрегулировать сцепление. После описанных действий также нужно выполнить эту процедуру.

Как снять коробку передач на ВАЗ-2114: видео демонтажа КПП

Любой автомобилист сталкивался с тем, что приходилось демонтировать коробку переключения передач. Так, на ВАЗ-2114 это делается идентично первому поколения «Самара-1». В основном это связано с проведением ремонтно-восстановительных операций. Итак, статья расскажет, как снять КПП с автомобиля, а также поведает о некоторых нюансах и тонкостях процесса.

Видео о снятии КПП на ВАЗ-2114

Устройство КПП

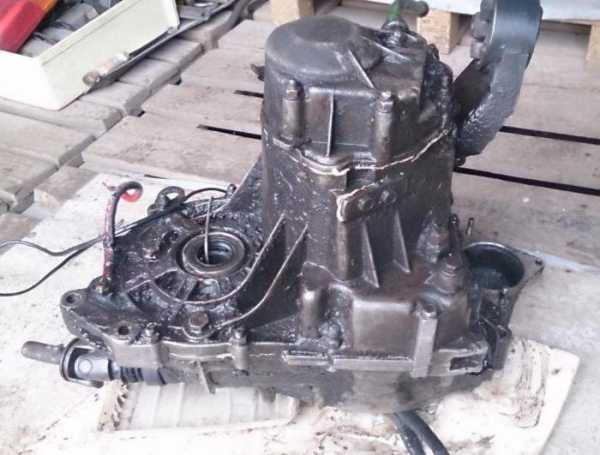

Коробка передач в снятом и немного разобранном виде

Перед тем, как преступить к процессу, необходимо изучить структуру коробки передач, а также ее устройство. Это необходимо для того, чтобы определить причины, по которым нужен демонтаж узла, а также определить посадочные крепления.

Схема устройства КПП

1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Процесс снятия коробки передач

Когда стала понятной конструкция элемента, то можно перейти непосредственно к процессу снятия КПП. Стоит отметить, что данная процедура может быть связана с ремонтом узла или вспомогательными операциями, такими как, например, замена сцепления. Итак, рассмотрим, последовательность действий:

Вид автомобиля со смотровой ямы

Проводим демонтаж клеммы АКБ

Снимаем защиту картера

Демонтируем передние колеса

Снимаем карданчик штока

Снимаем опору двигателя ВАЗ-2114

Сливаем масло с КПП

Видео: Простой способ как одному поставить кпп ваз 2109 не снимая рычагов и т.д.Скачать

Видео: Как снять коробку передач ваз. без ямы. без эстокадыСкачать

Вынимаем шрусы с КПП

Снимаем коробку передач

Причины демонтажа

Механизм выбора передач снятый с КПП

Как было сказано ранее, коробка передач демонтируется для проведения ремонтно-восстановительных операций. Пожалуй, это основная причина, но стоит рассмотреть вопрос снятия узла более детально:

Выводы

Демонтировать коробку переключения передач на ВАЗ-2114 под силу большинству автомобилистов, поскольку конструкция не сложная, а сам процесс займет максимум 5-6 часов с подготовительными операциями. Конечно, если процесс показался достаточно сложным, всегда можно обратиться в автосервис, где за большие деньги все сделают быстро и качественно, но настоящий автомобилист дойдет до всего сам.

Инструкция по замене диска сцепления на ВАЗ 2109

Главная страница » ВАЗ » ВАЗ 2109 » Замена диска педали сцепления на ВАЗ 2109: инструкции, фото и видео

В большинстве своем владельцы «девяток» производят ремонт автомобилей самостоятельно. В этом случае замена диска сцепления не является исключением. Если вы не знаете, как правильно поставить диск сцепления, то вам пригодится этот мануал по ремонту.

Автомобиль ВАЗ 2109

Сколько стоит диск сцепления на ВАЗ 2109? Таким вопросом задается каждый автомобилист, решивший поменять этот элемент в своей машине. На сегодняшний день средняя рыночная цена ведомого диска сцепления (далее — ДС) в Украине составляет около 300 гривен, в России — порядка 900 рублей.

Обратите внимание, перед тем, как поменять элемент, нужно точно удостовериться в том, что ДС уже отработал свой ресурс эксплуатации. Свидетельствовать о неисправности диска может:

Эти признаки говорят о том, что в работе сцепления что-то пошло не так. Но чтобы точно удостовериться в том, что нужна замена ДС, необходимо проверить его толщину.

Как же узнать, какая толщина диска сцепления ВАЗ 2109? Это можно сделать как на станции техобслуживания автомобилей, так и самостоятельно в домашних условиях, но для этого необходимо правильно выполнить все действия.

Для проверки толщины элемента необязательно его демонтировать.

Механизм сцепления 2109 в разборе

Чтобы проверить толщину ДС при помощи специального измерительного калибра, вам понадобится само устройство и инструкция по его эксплуатации. Также вам нужно найти гараж с ямой или заехать на эстакаду. Измерительный прибор нужно подсоединить к рабочему цилиндру сцепления и четко следовать инструкции. В этом случае вы будете точно знать толщину элемента.

Есть еще один способ (его можно назвать народным). Если вы решили проверить толщину ДС методом наших дедов, то мотор необходимо запустить на включенной четвертой или пятой скорости, и сразу же дать газу. В том случае, если мотор вашего ВАЗа не заглох, это свидетельствует об износе ведомого диска. Соответственно, пришло время его поменять.

Извините, в настоящее время нет доступных опросов.

Проводим замену

Инструменты

Начальный этап ремонтных работ по замене ДС заключается в подготовке всех инструментов, которые понадобятся в процессе. Речь идет о:

Здесь же следует отметить, что в общей сложности замена элемента занимает в среднем около 4 часов, если все действия выполняются правильно. Поэтому запаситесь терпением. Для более подробного описания мы также приготовили для вас видео, которое вы сможете посмотреть в конце статьи.

Набор торцевых и накидных гаечных ключейНовый ДС в упаковке вместе с подшипникомЗубило на тот случай, если ключом не получится открутить гайкуДомкрат для проведения работКирпичи понадобятся в качестве опорРулетка для замера свободного хода педали

Пошаговая инструкция

1. Два болта крепления коробки передач – их нужно открутить2.

Демонтаж стартера ВАЗ 21093. Кожух сцепления ВАЗ 2109 – нужно открутить гайки, на которых он держится4. Передний болт крепления коробки передач – откручиваем при помощи гаечного ключа5. Демонтаж механизма через образовавшуюся в результате сдвига КПП щель6. Выжимной подшипник в месте установки, смазываем направляющую7. Так выглядят ведущий и ведомый диски механизма в разборе8.

Установка механизма с новым диском обратно9. Закручивание нижних болтов коробки передач

На этом процесс замены ДС можно считать завершенным. Соберите все в обратной последовательности. После смены элемента необходимо произвести регулировку педали сцепления.

Замер расстояния хода линейкой от педали до полаЗамер расстояния хода при выжатой педалиРегулировка привода сцепления гаечными ключами под капотом

Если у вас возникли какие-либо вопросы, касательно процесса, предлагаем вам ознакомиться с видео.

Видео от Валерия Ушина «Как заменить ДС на автомобиле ВАЗ 2109?»

В этом видео автор наглядно показывает, как заменить ДС в автомобиле ВАЗ 2109.

У Вас остались вопросы? Специалисты и читатели сайта LABAVTO помогут вам, задать вопрос

Замена сцепления ВАЗ 2109: видео инструкция

Сцепление, на любом автомобиле, служит для того, чтоб соединять и разъединять колеса с двигателем. Крутящий момент передаться через два диска – ведущий и ведомый. При движении, нужно обеспечить им плавное соединение. Если же, педаль отпускать резко, то автомобиль будет дергаться и глохнуть, а сам механизм портится.

Симптомы неисправности

Если, при нажатии, педаль проваливается, а диски не разъединяются, значит механизму нужен срочный ремонт. Причинами могут быть: погнутые вилки, изношенные шлицы, даже на самой педали, может растянутся пружина. Но, если же проблема, все-таки, в сцеплении, то тогда его необходимо заменить.

Порядок работы

Замена сцепления ВАЗ 2109 может производится, как на станции тех обслуживания, так и в домашних условиях. Мы же с Вами рассмотрим, именно второй случай. Для того, чтоб заменит сцепление своими руками, Вам понадобятся следующие инструменты:

Перед началом работы, автомобиль нужно загнать на яму, и поставить на ручной тормоз. Далее, снимите обе клеммы с аккумулятора. Положение коробки передач должно быть на нейтрале. Так как на ВАЗ 2109, передний привод, ручник должен работать обязательно.

Теперь, автомобиль подготовлен для замены сцепления. Возьмите зубило и молоток, и аккуратно отделите контргайки переднего колеса от тормозного диска. Поднимите ту часть автомобиля, с которой находится открученное колесо, на домкрат. Снимите его, и для удобства можете снять брызговик, если он имеется.

После того, как демонтаж колеса завершен, следует снять и стартер. Далее, отсоедините боковую опору двигателя, и кулису коробки передач. Для их снятия, подставьте домкрат под двигатель. Когда все перечисленные детали отсоединены, перед Вами открывается кожух, под которым находится два диска сцепления.

Следующее действие – отсоединить трансмиссию. Далее, для снятия коробки передач, вам следует передвинуть ее по верхним болтам, расположенным со стороны левого крыла, до самого упора. Край коробки, должен лечь на растяжку рычага.

Теперь, между коробкой и двигателем появился зазор, через который можно провести демонтаж сцепления. После того, как оно будет снято, смажьте шлицы, и установите оба новых диска, ведущий и ведомый, на свои места. Вилки сцепления, также нужно смазать, и установить. Помните, что помимо самого механизма, нужно заменить и пружину вилки, для того, чтоб педаль не проваливалась.

Когда замена завершена, соберите автомобиль в обратной последовательности, от коробки до колеса. Прокачайте систему несколько раз нажав на педаль сцепления, и убедитесь в том, что все работает исправно.

Источник

Видео

Установка КПП ВАЗ 09,99,13,14,15Скачать

Как снять коробку ваз 2109. Разборка КПП ВАЗ 21099,ЧАСТЬ 1Скачать

Замена сцепления ВАЗ 2109. ВАЗ 2110. ВАЗ 2114. Без снятия коробки кппСкачать

Снятие коробки ваз2109-2108Скачать
