3.4 Проверки уровней жидкостей

Проверки уровней жидкостей

Ниже описаны также некоторые специальные процедуры обслуживания, требующие выполнения дополнительных проверок уровней жидкостей. Регулярно заглядывайте под автомобиль, проверяя его на наличие признаков развития утечек рабочих жидкостей.

Различные жидкости играют роль рабочих тел в системах смазки, охлаждения, торможения, сцепления, отопления и кондиционирования воздуха, омывания стекол и т.д. Ввиду того, что все жидкости с течением времени подвержены разжижению и выработке, а также в ходе нормального функционирования систем постепенно загрязняются, необходимо периодически производить их полную замену. Прежде чем приступать к корректировке уровня или замене, ознакомьтесь со списком рекомендованных к использованию в автомобиле сортов жидкостей (см. Спецификации к Главе Настройки и текущее обслуживание автомобиля).

При проверке уровней жидкостей автомобиль должен быть запаркован на ровной горизонтальной площадке, по возможности с твердым покрытием.

Визуальный контроль утечек

Проверка уровня

Примерно каждую 1 000 км пробега проверяйте уровень масла и, при необходимости, доливайте масло. На 1000 км пробега автомобиль должен потреблять не более 1.0 л масла. Более высокий расход указывает на износ маслоотражательных колпачков и/или поршневых колец или сальников.

Щуп измерения уровня двигательного масла (1) с метками и направляющая щупа (2)

Объем масла, соответствующий разнице между отметками «MIN» и «MAX» соответствует 1.0 л.

Охлаждающая жидкость двигателя

В последнее время были разработаны нетоксичные сорта антифриза, тем не менее, они также должны утилизироваться в организованном порядке.

Все описываемые в настоящем Руководстве модели автомобилей оборудованы системой охлаждения компенсационного типа, работающей при избыточном давлении. Изготовленный из полупрозрачной пластмассы расширительный бачок системы охлаждения расположен перед переборкой двигательного отсека. При прогреве двигателя охлаждающая жидкость (ОЖ) расширяется, и ее избыток перетекает через клапан, вмонтированный в крышку заливной горловины радиатора, в расширительный бачок. По мере остывания, жидкость возвращается по шлангу обратно в радиатор, что позволяет постоянно поддерживать в норме ее уровень в системе.

Не снимайте крышку с заливной горловины радиатора/расширительного бачка при горячем двигателе!

Уровень ОЖ в расширительном бачке проверяется на регулярной основе и при холодном двигателе не должен опускаться ниже отметки KALT/COLD на стенке изготовленного из полупрозрачной пластмассы резервуара В случае необходимости произведите соответствующую корректировку, долив в бачок требуемое количество свежей смеси.

Проверка уровня охлаждающей жидкости сквозь полупрозрачные стенки расширительного бачка

Для корректировки уровня жидкости используйте только требуемого состава смесь этиленгликоля и дистиллированной воды (примерно 50/50). Помните, что частое применение для данной цели простой воды приводит к постепенному разжижению антифриза и утрачиванию смесью морозостойкости и антикоррозионных свойств. Не следует также злоупотреблять различного типа присадками.

Постоянное падение уровня охлаждающей жидкости обычно свидетельствует о развитии утечек в системе. Проверьте на наличие следов утечек радиатор, соединительные шланги, крышку заливной горловины, сливные пробки и корпус водяного насоса. Если никаких признаков утечек выявить не удается, следует произвести проверку крышки радиатора давлением в условиях мастерской автосервиса.

При необходимости снятия крышки радиатора дождитесь полного остывания двигателя, затем обмотайте горловину толстым слоем ветоши и медленно отверните крышку до первого упора. Если при этом происходит выброс пара, дайте двигателю еще немного остыть, лишь после этого окончательно снимайте крышку.

Старайтесь не допускать попадания антифриза на открытые участки кожи или окрашенные поверхности кузовных компонентов. Случайные брызги немедленно смывайте обильным количеством воды.

Жидкость омывателей стекол и линз фар

Жидкость для омывания ветрового и заднего стекол заливается в специальный изготовленный из пластмассы резервуар, расположенный в левом углу двигательного отсека между амортизационной стойкой и переборкой; резервуар для жидкости омывателей линз фар расположен перед амортизационной стойкойВ регионах с умеренным климатом в качестве жидкости для омывания стекла может использоваться чистая вода, однако не следует заполнять резервуар более чем на 2/3 с целью компенсации расширения воды при ее замерзании во время заморозков. При эксплуатации автомобиля в суровых климатических условиях используйте только патентованные стеклоочистители, обеспечивающие соответствующее снижение точки замерзания жидкости. Во избежание обмерзания стекла при омывании в холодную погоду предварительно прогревайте его путем обдува пропущенным через теплообменник отопителя воздухом.

Резервуар жидкости омывателей ветрового и заднего стекол

Резервуар жидкости омывателя линз фар

Электролит аккумуляторной батареи

Рабочая жидкость тормозной системы и привода сцепления

Резервуар тормозной жидкости разделен на две камеры, каждая для своего контура торможения. Резьбовая крышка имеет вентиляционное отверстие, которые должно быть всегда открытым. Прозрачные стенки резервуара позволяют легко определить уровень тормозной жидкости.

Главный тормозной цилиндр (ГТЦ) закреплен на блоке сервопривода вакуумного усилителя тормозов. Установленный сверху на ГТЦ резервуар используется в качестве резервного в гидравлических трактах привода как тормозных механизмов, так и сцепления (см. Главы Сцепление и приводные валы и Тормозная система).

Уровень жидкости внутри резервуаров ГТЦ и привода сцепления хорошо просматривается сквозь полупрозрачные стенки последних и должен поддерживаться между отметками MIN и МАХ.

Уровень жидкости в резервуаре ГТЦ хорошо просматривается сквозь его полупрозрачные стенки

В случае необходимости корректировки уровня жидкости тщательно протрите крышку соответствующего резервуара и поверхность вокруг нее чистой ветошью во избежание попадания в гидравлическую систему грязи.

На этапе корректировки уровня следует также внимательно проверить состояние жидкости и внутренних стенок резервуара. В случае выявления грязевых отложений, твердых посторонних частиц или капель воды система должна быть опорожнена и заправлена свежей тормозной жидкостью (см. Главы Сцепление и приводные валы и Тормозная система).

После того как резервуар будет заполнен до требуемого уровня, плотно посадите на него крышку.

Если в ходе проверки уровня жидкости в главных цилиндрах выявится тот факт, что его резервуар практически опустошен, соответствующая система должна быть полностью прокачана (см. Главу Сцепление и приводные валы или Тормозная система).

Жидкость системы гидроусиления руля

Резервуар жидкости системы ГУР расположен в передней части двигательного отсека, за левой фарой.

Крышка резервуара оборудована встроенным измерительным щупом. Порядок проверки стандартный для всех измерений при помощи щупов.

Проверка уровня рабочей жидкости в резервуаре ГУР

Старайтесь не допускать выхода уровня жидкости за пределы нижней границы допустимого диапазона.

В случае необходимости произведите соответствующую корректировку уровня, долив в горловину резервуара рабочую жидкость ГУР требуемого сорта.

Если необходимость в корректировке уровня жидкости возникает регулярно и часто, проверьте на наличие признаков утечек рулевой насос, картер реечной передачи, а также все соединительные линии гидравлического тракта системы и их штуцерные соединения.

Трансмиссионное масло РКПП

Трансмиссионное масло менять не нужно. Уровень масла необходимо откорректировать в случае обнаружения утечки в силовом агрегате или после установки РКПП. При заполнении РКПП маслом оно может вытечь из контрольного отверстия. Для сбора масла подставьте под РКПП подходящую емкость.

Местоположение пробки контрольного отверстия на РКПП

ATF

При проведении описанных ниже процедур следите за соблюдением чистоты.

Правильность уровня ATF является одним из критических эксплуатационных параметров моделей, оборудованных АТ. Чрезмерное падение уровня ATF может привести к пробуксовке преобразователя вращения, тогда как чрезмерное количество жидкости ведет к ее вспениванию, образованию утечек и чревато выходом трансмиссии из строя.

Источник

1.3.15.3. Проверка уровня масла в механической коробке передач

Расположение маслозаливной пробки коробки передач на моделях с двигателями 1,4/ 1,6-I

Расположение маслозаливной пробки коробки передач на моделях с двигателями 1,8/ 2,3-I

Масло в механической коробке не следует менять.

Для ослабления резьбовой пробки маслозаливного отверстия необходимо использовать ключ с торцовой головкой 17 мм.

Для доливки необходимо использовать масло SAE 75W90 спецификации G50.

Copyright © 2007-2021 Все права защищены. Все торговые марки являются собственностью их владельцев.

Источник

Проверка/замена уровня масла в автоматической коробке передач
Общая информация. Техническое обслуживание. Фольксваген Гольф 4

Уровень трансмиссионного масла в автоматической коробке передач зависит от температуры трансмиссионного масла. Так как для точного измерения температуры требуется диагностическое оборудование, то рекомендуется эту работу производить на станции технического обслуживания Фольксваген. Обычно уровень масла в автоматической коробке передач остается постоянным, если визуально не видно мест утечек. В таком случае нет необходимости в проверке уровня масла.

Предупреждение: Без масла в автоматической коробке передач нельзя запускать двигатель и производить буксировку автомобиля.

Проверка уровня масла

При проверке уровня температура трансмиссионного масла должна быть не более +30°С. Эта температура достигается через небольшое время после запуска двигателя. Для определения температуры необходимо к разъему подсоединить диагностическое оборудование Фольксваген. В противном случае температура может быть определена только ориентировочно.

1. Установите автомобиль на подъемник в горизонтальном положении.

2. Установите рычаг селектора автоматической коробкой передач в положение «P» и затяните ручной тормоз. Выключите кондиционер и систему обогрева.

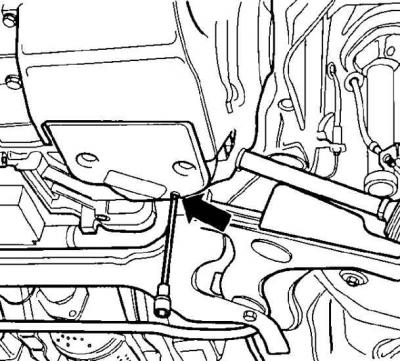

3. Установите соответствующий контейнер под резьбовую пробку (указана стрелкой) коробки передач. Из перепускной (сливной) трубы должно капать масло.

4. Замените уплотнительное кольцо на резьбовой пробке.

5. Запустите двигатель при тестировании на оборотах холостого хода.

6. При температуре автоматической коробкой передач от +35 °С до +45°С уровень масла нормальный, если происходит незначительный выход масла (условно из-за подъема уровня масла при нагреве). В противном случае долейте масло в коробку передач. Ввинтите пробку на место до достижения температуры +45°С и затяните ее моментом 15 Нм.

Доливка масла

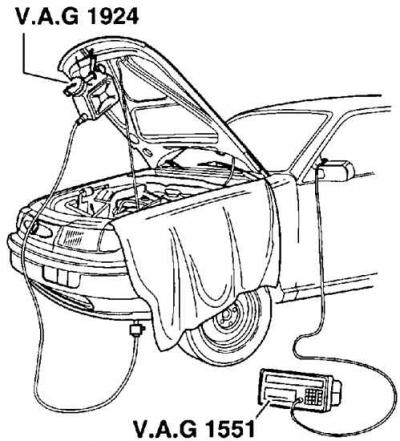

Использование бачка VAG 1924 подвешенного на капоте для доливки масла в автоматическую коробку передач и диагностического прибора VAG 1551 для проверки температуры масла

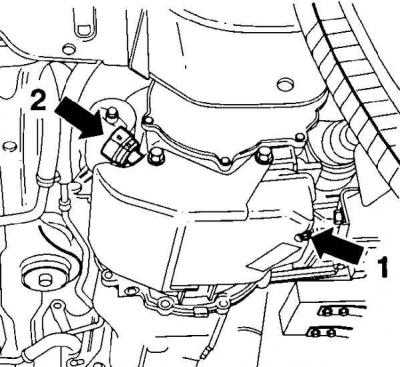

Снятие предохранительного колпака

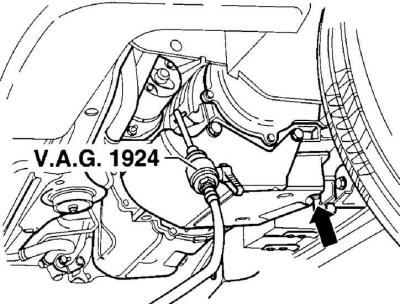

Доливка масла в автоматическую коробку передач с использованием приспособления VAG 1924

1. Установите автомобиль на подъемник в горизонтальном положении.

2. Установите соответствующий контейнер под масляный поддон автоматической коробки передач.

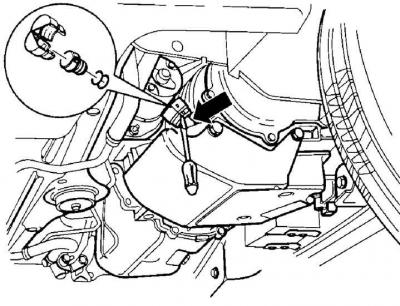

3. Отверткой снимите предохранительный колпак, расположенный на маслоналивной трубе. При этом произойдет его разрушение (см. рис. Снятие предохранительного колпака). Вывинтите пробку.

4. Вывинтите резьбовую пробку проверки уровня масла.

5. Используя приспособление VAG 1924, через маслоналивную трубу доливайте в коробку передач масло до появления его из отверстия для проверки уровня масла (стрелка, см. рис. Доливка масла в автоматическую коробку передач с использованием приспособления VAG 1924).

6. Установите рычаг селектора в положение «P», запустите двигатель и дайте ему поработать на холостых оборотах.

7. С двигателем, работающим на холостом ходу, нажмите тормоз и переместите рычаг селектора во все положения («P», «N», «R», «3», «2», «1») с задержкой в каждом положении на 2–3 секунды.

8. Проверьте уровень масла в коробке передач и, при необходимости, откорректируйте его.

9. При требуемом уровне масла ввинтите резьбовую пробку (1) и установите на место новый предохранительный колпак (2).

Проверка состояния масла

При проверке уровня масла в автоматической коробке передач также проверьте состояние масла. Для упрощения проверки состояния масла сравните цвет, запах и вязкость масла с новым маслом.

Если масло в коробке передач темное или почти черное со жженым запахом, значит, изношены фрикционные накладки коробки передач.

Если масло в коробке передач имеет молочный цвет, значит, в него попала вода. Это может произойти при постоянной эксплуатации автомобиля на короткие поездки. Если цвет масла не изменится после длительной поездки, необходимо заменить масло.

Если масло имеет темно-коричневый цвет и липкое, это может быть из-за перегрева коробки передач или слишком высокого уровня масла в коробке. Если замена масла не дает результата, автомобиль необходимо представить в специализированную мастерскую Фольксваген.

Если при проверке уровня масла или замене масла в автоматической коробке в масле присутствуют частицы грязи или металлическая стружка, необходимо произвести диагностику или ремонт автоматической коробки передач на специализированной станции технического обслуживания Фольксваген.

Источник

Масло в АКПП Фольксваген Гольф 4

Трансмиссионное масло АКПП Фольксваген Гольф 4 выполняет большое количество функций, обеспечивая работоспособность автомата и его взаимодействующих элементов. Соответственно, его замена является обязательной при проведении плановых технических обслуживаний автомобиля. В данной статье мы подробно разберем какое масло заливать в автомат данного транспортного средства, с какой периодичностью и как правильно это делать.

Масла в коробку Фольксваген Гольф 4

Масло в АКПП 01M Гольф 4

Четырехступкой оснащались модели автомобилей линейки Гольф 4 с объемом двигателя:

На выбор автовладельца предлагается как оригинальная трансмиссионная жидкость немецкого производства VAG ATF G052162A2, так и более доступные в плане цены аналоги MEYLE 014 019 2300, SWAG 30 91 4738, FEBI BILSTEIN 14738 и так далее.

Масло VAG ATF G052162A2 — 1100р.	Масло FEBI BILSTEIN 14738 — 650р.

Необходимое количество масла для замены в АКПП Фольксваген Гольф 4

С какой периодичностью проводить замену масла в АКПП Гольф 4

Замена масла АКПП Гольф 4 должна производится не реже каждых 60 000 километров пробега. Данный интервал предусмотрен непосредственно производителем. Однако опытные водителя меняют масло в коробке по степени его загрязнения, производя регулярные его анализы на цветность, наличия металлической стружки и запахов гари во время проверки масляного уровня.

Не забывайте о двигателе!

Проверка уровня масла в АКПП Фольксваген Гольф 4

Данная автоматическая трансмиссия не обладает уровневым щупом для масла, поэтому проверить трансмиссионку можно только при помощи сливной пробки, которая располагается в нижней части коробки. Для этого необходимо, ровно выставив транспортное средство на смотровую яму:

Если масла в коробке недостаточно, то из сливной пробки оно попросту не потечет. Если трансмиссионки в АКПП в переизбытке, то будет наблюдаться ее обильная течь. Соответственно масло необходимо слить до появления тонкой струи, которая и может гарантировать вам оптимальный масляный уровень в автомате.

Проверка уровня масла в АКПП без щупа

Как заменить масло в АКПП Гольф 4

Замена масла коробки гольф 4 подразделяется на полную и частичную. Полную замену рабочей жидкости в автомате можно выполнить только при наличии гидравлического оборудования, так как она подразумевает вытеснение всего масла из коробки. Более распространенная же частичная замена выполняется следующим образом:

Источник

Как заменить моторное масло в двигателе Volkswagen Golf

История развития семейства Гольф от Volkswagen весьма примечательна для этого немецкого концерна – по схожему сценарию происходила эволюция другой известной и почитаемой модели – Пассат.

Схематически это можно представить следующим образом:

Так что четвёртый Гольф, выпускавшийся на протяжении 1997 – 2003 лет, не имеет столь серьёзных новшеств, чтобы назвать его революционным хоть в какой-нибудь степени, но признаки эволюции в нём, безусловно, имеются.

Если говорить о линейке силовых агрегатов, то Volkswagen Golf 4 в этом отношении смело можно назвать рекордсменом: в разное время выпускались модификации с семью моторами, работающими на дизельном горючем, и целая дюжина бензиновых двигателей.

В России популярностью пользуются как дизельные авто, так и бензиновые модификации (в основном это модели младшего уровня, с 1,4-литровым шестнадцатиклапанником мощностью 75 лошадок, и старшими собратьями – 1,6-литровыми агрегатами на 101/105/110 л. с.).

Впрочем, наиболее надёжными считаются всё же восьмиклапанные двигатели, способные без проблем преодолевать без ремонта планку в 300000 – 400000 километров. Разумеется, при условии своевременного выполнения всех регламентных работ.

12-клапанные силовые агрегаты более прихотливы в эксплуатации, особенно чувствительны они к качеству смазки и топлива. Турбированные версии считаются чуть более надёжными, но в наших условиях это в большинстве случаев непозволительная роскошь, поскольку ремонт и замена турбины могут вылиться в очень приличную сумму.

Самые мощные двигатели Golf 4 – с 2,3/2,8/3,2-литровыми моторами достаточно надёжны, поскольку оснащены цепным приводом, главное условие их долголетия – замена масла и фильтров в регламентные сроки.

Независимо от версии силового агрегата, основа их безотказной работы на протяжении десятилетий – своевременная замена масла в двигателе Фольксваген Гольф, воздушного или масляного фильтров, свечей зажигания и ремня ГРМ.

Что касается экстерьера, то и здесь потенциального покупателя ожидает огромное количество вариантов – от 3/5-дверных хэтчбеков до кабриолета, от седанов Бора и Джетта до универсала Вариант, причём даже базовые модификации имеют солидную комплектацию. Неудивительно, что именем Гольф называют огромное семейство автомобилей данного класса от самых разных автопроизводителей, а сам виновник продолжает пользоваться огромной популярностью во всём мире.

Периодичность замены масла в VW Golf IV

Автопроизводитель рекомендует производить совместную замену масляного фильтра и моторной смазки после наезда 15 тысяч километров (или спустя год после предыдущей замены, если годовой пробег окажется меньше указанного).

Если автомобиль эксплуатируется в тяжёлых условиях (езда в мегаполисе, в условиях бездорожья, постоянный скоростной режим на автотрассах), менять масло и фильтр нужно чаще – через 10000 километров пробега.

В отношении рекомендованной периодичности замены масла в двигателе Гольф 4 следует сделать небольшую ремарку. Дело в том, что большинство опытных автовладельцев, которым вторят и признанные специалисты в сфере обслуживания и ремонта иномарок, далеки от единодушия в данном вопросе. Интервал замены моторной жидкости – весьма животрепещущая тема и на профильных форумах. Владельцы автомобилей Фольксваген, как и многих других брендов, хорошо знают, что рекомендованные автопроизводителем сроки носят достаточно приблизительный характер, не претендуя даже на статус среднестатистических.

Во всяком случае, в реальности определять необходимость замены масла следует с учётом множества факторов, включая возраст автомобиля, его совокупный пробег, условия эксплуатации, стиль вождения. Если говорить о России, то здесь нужно принимать во внимание и такие сопутствующие факторы, как состояние дорожного покрытия и далеко не самые благоприятные климатические условия на значительной части территории страны. Определённую роль играют и особенности сборки и комплектации конкретного автомобиля.

Наконец, одно из решающих значений имеет качество моторной жидкости, залитой в автомобиль. Если оно недостаточно высокое, замену следует производить чаще.

Таким образом, внимательного прочтения соответствующих рекомендаций в сервисной книге Volkswagen Golf 4 недостаточно для принятия окончательного решения. Узнайте мнение признанных специалистов в сфере ремонта, предоставив им исчерпывающую информацию об условиях эксплуатации своего транспортного средства, причём желательно опросить нескольких профессионалов. Наконец, никто не отменял простейшую проверку качества масла (достаточно пары капель со щупа). Если капнуть смазку на чистый лист белой бумаги, по прошествии нескольких минут должно остаться прозрачное пятно. Чем оно темнее, тем хуже потребительские качества масла, а если на пятне имеются чётко различимые загрязнения – это безусловный повод к замене отработавшей свой термин смазки.

Какое масло заливать в двигатель Гольф 4

Ввиду рекордного количества модификаций силовых агрегатов, использовавшихся для комплектации данной модели в разные годы, вопрос, какое масло заливать в двигатель Гольф 4, следует рассматривать в призме рекомендаций самого автопроизводителя, поскольку, в соответствии со спецификацией API, даже год выпуска мотора имеет значение.

Параметры допустимых масел в зависимости от года изготовления силового агрегата Golf 4 представлены в следующей таблице:

Следует отметить, что в список вошли только те масла, которые получили официальный допуск. Никто не возбраняет лить жидкости от других производителей, соответствующие указанным спецификациям (разумеется, на свой страх и риск).

Заправочные объёмы

В этом вопросе также нередко возникают разночтения, связанные с большим количеством модификаций силовых агрегатов. Исправить ситуацию поможет следующий список, в котором перечисляется, сколько масла лить в конкретный двигатель Гольф 4:

Собственно, вся эта информация имеется в сервисной книжке для конкретной модификации автомобиля.

Пошаговая инструкция

Если решение о замене масла принято, потребуется подготовить пару ключей, запас ветоши и подходящую по объёму тару для отработанной смазки. Чтобы жидкость сливалась легче и быстрее, рекомендуется слегка прогреть мотор.

В принципе, поменять моторное масло своими руками можно и без специальной подготовки, поскольку это одна из самых несложных процедур, входящих в перечень регламентного техобслуживания. Тем не менее, приводим порядок выполнения данной операции:

При замене масла следует учесть, что контрольная лампочка, указывающая на отсутствие достаточного давления в системе смазки, может гореть дольше обычного. Пугаться этого не надо – спустя несколько секунд масло заполнит все каналы и лампочка потухнет. Однако на моделях, оснащённых турбодизельными моторами, заводить двигатель не стоит – это может стать причиной поломки турбонагнетателя, особо чувствительного к наличию смазки. Вместо этого следует несколько раз проворачивать коленвал стартером, дожидаясь, пока лампочка давления не погаснет.

Теперь глушим силовой агрегат, через 3 – 5 минут проверяем уровень жидкости на протёртом щупе (делаем это минимум дважды), при необходимости доливаем смазку до требуемого уровня.

Источник
