КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

1. Назначение КШМ и принцип работы.

2. Состав и устройство узлов КШМ.

1. Назначение КШМ и принцип работы.

Определение: механическая передача передающая энергию с преобразовани­ем видов движения.

Назначение: КШМ служит для преобразования поступательного движения поршня под действием энергии расширения продуктов сгорания топлива во вра­щательное движение коленчатого вала.

Принцип действия: четырехтактный поршневой двигатель состоит из ци­линдра и картера, который снизу закрыт поддоном. Внутри цилиндра перемеща­ется поршень с уплотнительными (компрессионными) кольцами. Поршень через поршневой палец и шатун связан с коленчатым валом, который вращается в ко­ренных подшипниках, расположенных в картере. Сверху цилиндр накрыт голов­кой с клапанами, открытие и закрытие которых строго согласовано с вращением коленчатого вала. Перемещение поршня ограничивается двумя крайними поло­жениями, при которых его скорость равна нулю: верхней и нижней мертвой точ­кой. Безостановочное движение поршня через мертвые точки обеспечивается ма­ховиком, имеющим форму диска с массивным ободом.

Состав и устройство узлов КШМ.

Блок цилиндров является основой двигателя. Большая часть навесного обо­рудования двигателя монтируется на блоке цилиндров.

По форме блока цилинд­ров ДВС классифицируют:

— VR-образный двигатель: рядно-смещенное расположение цилиндров в шахматном порядке с углом развала 15°. Очень узкие V-образные двигатели тако­го типа долгое время делала итальянская фирма “Lancia”, и ее опыт используется концерном “Volkswagen”;

— W-образный двигатель: два рядно-смещенных блока VR, объединенных в V-образную конфигурацию с углом развала 72 °С. W8-Volkswagen Passat, W12- VW Phaeton и Audi A8, W16-Bugatti EB 16.4 Veyron;

В конструкцию блока входят гильзы цилиндров, рубашка охлаждения и гер­метизированные масляные полости и каналы. Во внутренних полостях блока цир­кулирует жидкость системы охлаждения, там же проходят и масляные каналы системы смазки двигателя. Блок имеет монтажные и опорные поверхности для ус­тановки вспомогательных устройств.

Картер служит опорой для подшипников, на которых вращается коленчатый вал. Обычно выполняется заодно с блоком цилиндров. Такая конструкция называ­ется блок-картер. Снизу картер закрывается поддоном, в котором обычно хранит­ся запас масла.

Чаще картер и блок цилиндров отливают как одно целое. Если картер изготовляют отдельно, то к нему крепят или отдельные цилиндры, или блок цилиндров. Блок-картер совре­менного поршневого двигателя — это наиболее сложная и дорогая деталь. Он обладает большой жесткостью. В зависимости от вос­приятия нагрузки различают силовые схемы с несущими цилиндрами, с несущим блоком цилиндров, с несущими силовыми шпильками.

Кшм грм назначение и состав

В первой схеме под действием сил давления газов стенки цилиндров и рубашки охлаждения испытывают напряжение разрыва. Во второй схеме, получившей наибольшее распространение, нагрузки восприни­маются стенками цилиндров и рубашки охлаждения, поперечными пе­регородками картера. В этой схеме часто используют сменные гиль­зы «мокрые» или «сухие» (рис. 3).

Кшм грм назначение и состав

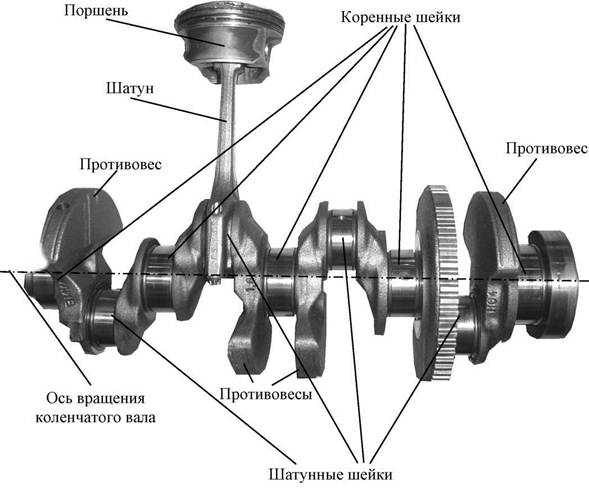

Рис. 1. Подвижные детали КШМ

Кшм грм назначение и состав

Рис. 2. Неподвижные детали ДВС

В этом случае основную нагрузку несут стенки рубашки охлаждения. Конструкция в целом оказывается менее жесткой. В третьей схеме растягивающие нагрузки воспри­нимаются силовыми шпильками, а цилиндр (или блок цилиндров) оказывается сжатым.

Кшм грм назначение и состав

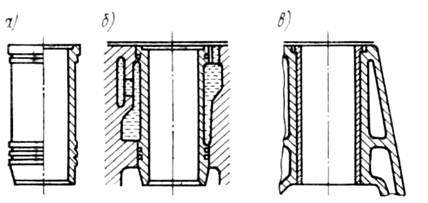

Рис. 3. Гильза цилиндров (а) и схемы по­садки мокрой (б) и сухой (в) гильз

При работе силы давления газов, растягивая шпильки, разгружа­ют цилиндр. Блок-картер служит базовой деталью, на нем размеща­ются все навесные агрегаты, механизмы и системы двигателя. Блок- картер воспринимает все силы, развивающиеся в работающем двига­теле, отдельные его элементы подвергаются значительному местному нагреву, он подвержен действию колебаний, а те его элементы, кото­рые сопрягаются с подвижными деталями двигателя, в процессе экс­плуатации сильно изнашиваются.

При длительной работе блок-кар­тер коробится из-за деформаций, действия силовых и тепловых нагрузок и структурных изменений в материале. Как следствие, теря­ются параллельность осей цилиндров, перпендикулярность осей ци­линдров к оси коленчатого вала, возникают другие нарушения макро­геометрии блока картера, что весьма нежелательно из-за увеличения трения, износа и даже выхода из строя всего двигателя.

Головки цилиндров подвержены действию максималь­ных сил давления газов, контактируют с нагретыми газами.

Кшм грм назначение и состав

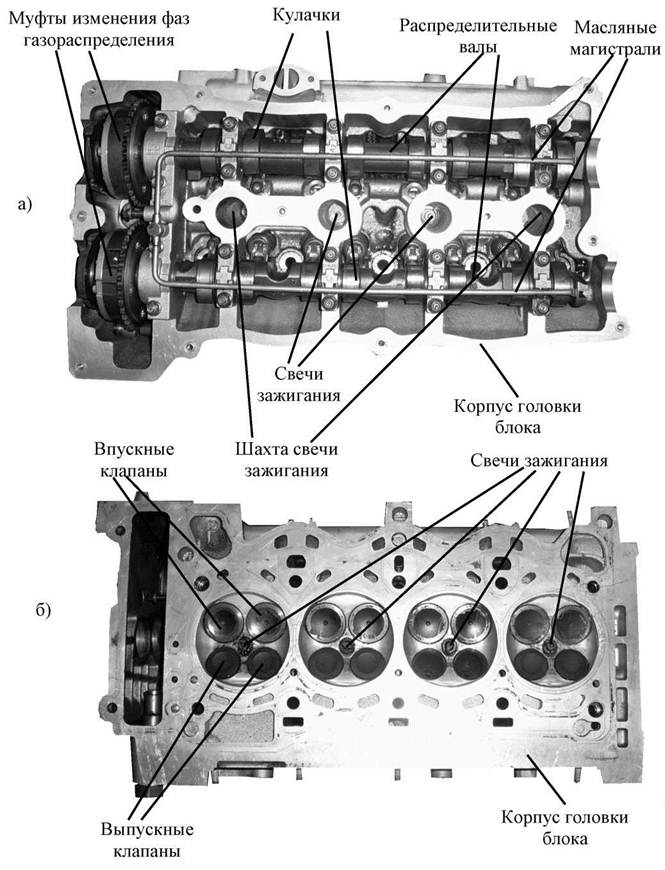

Рис. 4. Головка блока цилиндров: а) вид сверху, б) вид снизу

Для изготовления блок-картеров и головок цилиндров использу­ют серые или легированные чугуны марок СЧ 15-32, СЧ 21-40 и алюминиевые сплавы. Чугуны содержат около 3-4% углерода, ле­гирующие элементы (марганец, хром, никель, титан, медь, молибден), примеси серы и фосфора, кремний. Твердость чугунов составляет 230-250 по Бринеллю. Для све­дения к минимуму в про­цессе эксплуатации дефор­мации блока применяют операцию искусственного старения отливок перед механической обработкой.

Стенки блока цилиндров при работе двигателя ис­пытывают циклические на­пряжения изгиба. Обычно стремятся уменьшить ам­плитудные значения на­пряжения, что достигается путем оребрения поперечных стенок. Что­бы снизить упругие остаточные деформации постелей коренных под­шипников коленчатого вала, обеспечить их соосность и улучшить работу кривошипно-шатунного механизма, часто вводят силовые свя­зи между крышками коренных опор и стенками блока.

Очень важно при сборке, изготовлении или ремонте снизить так называемые монтажные деформации гильзы в сборе с блоком. Повы­шенные монтажные деформации гильзы, как свидетельствует опыт эксплуатации дизелей Д-37Е, ЯМЗ-236 и др., приводят к повы­шенному трению и преждевременному износу гильзы. Равномерность деформаций достигается путем обеспечения примерного равенст­ва деформаций участка блока при затяжке каждой шпильки, а их минимизация — путем увеличения жесткости гнезда, в котором раз­мещается шпилька. Блоки цилиндров и гильзы двигателей с водяным охлаждением подвержены кавитационному износу.

Причиной воз­никновения кавитации стенок блока цилиндров и гильз являются ин­тенсивные вибрации, возникающие при осуществлении рабочего про­цесса и ударах. Во избежание кавитационных износов в блоке цилинд­ров размещают антикавитационную защиту (например, в двигателе ЯМЗ), представляющую собой специальное антикавитационное пло­ское резиновое кольцо, устанавливаемое с натягом на гильзе и попада­ющее вместе с гильзой при сборке в выточку в блоке и гильзе. Как правило, при демонтаже узел разрушается, поэтому в эксплуатации при переборках его нужно заменять новым. Равномерного распре­деления нагрузок добиваются также во всех элементах головки блока цилиндров.

Особое внимание уделяют совершенствованию технологии литья головок и блоков цилиндров, чтобы снизить нарушение размеров отливок, избежать отбеливания чугуна, обеспечить точность и ста­бильность литья. Должным образом доведенная конструкция блока цилиндров и головки обеспечивает наработку 8000 моточасов и более.

Важный элемент конструкции — прокладка головки блока ци­линдров, обеспечивающая плотное соединение головки и блока ци­линдров и препятствующая прорыву газов из камеры сгорания при работе двигателя. Про­кладки делают цельноме­таллическими из меди или алюминия, тонкого сталь­ного листа (набора тонких листов), а также из листов графитизированного асбес­тового картона, положен­ных на стальную сетку.

Металлические проклад­ки используют в дизелях с жесткими блоками и го­ловками и при большой силе затяжки шпилек. Ас­бестовые прокладки при­меняют в карбюраторных двигателях, а также в ди­зелях. Шпильки, которыми притягивают головки и прокладку к блоку цилинд­ров, изготовляют из угле­родистых и легированных сталей. Нижняя часть кар­тера (поддон) в двигателях не является несущей. Ее отливают из алюминиевого сплава или штампуют из тонкого стального листа. Поддон обычно служит ванной для масла, в нем размещают маслоприемные устройства, успокоители против разбрызгивания. Устанавливают его на про­кладках для предотвращения вытекания масла.

Шпильки подвергают расчетам на прочность на знакопеременные нагрузки. Оценки напряжений в элементах головок и блоков цилинд­ров по формулам сопротивления материалов носят условный харак­тер. Лишь в последние годы, после того как был развит метод конеч­ных элементов, стала возможной постановка задачи о расчетах на прочность таких сложных по конфигурации деталей, как блок цилинд­ров и головка. Расчеты эти требуют применения мощных вычислитель­ных машин. Традиционно заводы-изготовители много времени и сил затрачивают на экспериментальное определение характеристик на­дежности, вибрационной стойкости деталей остова.

Источник

Что такое КШМ и для чего нужен кривошипно-шатунный механизм?

Кшм грм назначение и состав

Если есть что-то, что прочно ассоциируется с любым автомобилем, это механизм двигателя. Как ни странно, принцип его действия мало изменился с тех пор, как 120 лет назад Карл Бенц запатентовал свой первый автомобиль. Система усложнялась, обрастала сложной электроникой, совершенствовалась, но кривошипно-шатунный механизм (КШМ) остался самым узнаваемым “портретом” любого мотора.

Что такое КШМ и для чего он нужен?

Двигатель в процессе работы должен давать какое-то постоянное движение, и удобней всего, чтобы это было равномерное вращение. Однако силовая часть (цилиндро-поршневая группа, ЦПГ) вырабатывает поступательное движение. Значит, нужно сделать так, чтобы один тип движения преобразовался в другой, причем с наименьшими потерями. Вот для этого и был создан кривошипно-шатунный механизм.
По сути, КШМ – это устройство для получения и преобразования энергии и передачи ее дальше, другим узлам, которые уже эту энергию используют.

Устройство КШМ

Строго говоря, КШМ автомобиля состоит из самого кривошипа, шатунов и поршней. Однако говорить о части, не рассказав о целостной конструкции, было бы в корне неправильно. Поэтому схема и назначение КШП и смежных элементов будет рассматриваться в комплексе.

Эти и другие элементы КШМ можно условно разделить на подвижные, те, что выполняют непосредственную работу, и неподвижные вспомогательные элементы.

Подвижная (рабочая) группа КШМ

Как понятно из названия, к подвижной группе относятся элементы, которые активно задействованы в работе двигателя.

Неподвижная группа КШМ

Неподвижной группой можно назвать внешнюю часть двигателя, в которой находится КШП.

Принцип работы КШМ

Работа механизма двигателя основана на энергии расширения при сгорании топливно-воздушной смеси. Именно эти “микровзрывы” являются движущей силой, которую кривошипно-шатунный механизм переводит в удобную форму. На видео, ниже, подробно описанный принцип работы КШМ в 3Д анимайии.

Принцип работы КШМ:

Интересно, что для старта двигателя нужно сначала раскрутить маховик. Для этой цели нужен стартер, который сцепляется с зубчатым венцом маховика и раскручивает его, пока мотор не заведется. Закон сохранения энергии в действии.

Остальные элементы двигателя: клапаны, распредвалы, толкатели, система охлаждения, система смазки, ГРМ и прочие – необходимые детали и узлы для обеспечения работы КШМ.

Основные неисправности

Учитывая нагрузки, как механические, так и химические, и температурные, кривошипно-шатунный механизм подвержен различным проблемам. Избежать неприятностей с КШП (а значит, и с двигателем) помогает грамотное обслуживание, но всё равно от поломок никто не застрахован.

Стук в двигателе

Один из самых страшных звуков, когда в моторе вдруг появляется странный стук и прочие посторонние шумы. Это всегда признак проблем: если что-то начало стучать, значит, с ним проблема. Поскольку в двигателе элементы подогнаны с микронной точностью, стук свидетельствует об износе. Придется разбирать двигатель, смотреть, что стучало, и менять изношенную деталь.

Основной причиной износа чаще всего становится некачественное ТО двигателя. Моторное масло имеет свой ресурс, и его регулярная замена архиважна. То же относится и к фильтрам. Твердые частички, даже мельчайшие, постепенно изнашивают тонко пригнанные детали, образуют задиры и выработку.

Стук может говорить и об износе подшипников (вкладышей). Они также страдают от недостатка смазки, поскольку именно на вкладыши приходится огромная нагрузка.

Снижение мощности

Потеря мощности двигателя может говорить о залегании поршневых колец. В этом случае кольца не выполняют свою функцию, в камере сгорания остается моторное масло, а продукты сгорания прорываются в двигатель. Прорыв газов говорит и о пустой растрате энергии, и это чувствует автовладелец как снижение динамических характеристик. Продолжительная работа в такой ситуации может только ухудшить состояние двигателя и довести стандартную, в общем-то, проблему до капремонта двигателя.

Проверить состояние мотора можно самостоятельно, измерив компрессию в цилиндрах. Если она ниже нормативной для данной модификации двигателя, значит, предстоит ремонт двигателя.

Повышенный расход масла

Если двигатель начал “жрать” масло, это явный признак залегания поршневых колец или других проблем с цилиндро-поршневой группой. Масло сгорает вместе с топливом, из выхлопной трубы идет черный дым, температура в камере сгорания превышает расчетную, и это не добавляет двигателю здоровья. В некоторых случаях может помочь очистка без демонтажа двигателя, но в большинстве случаев предстоит разборка и дефектовка двигателя.

Нагар

Отложения на поршнях, клапанах и свечах зажигания говорят о том, что с двигателем есть проблема. Если топливо не сгорает полностью, нужно искать причину неисправности и устранять ее. В противном случае мотору грозит перегрев из-за ухудшения теплопроводности поверхностей со слоем нагара.

Белый дым из выхлопной трубы

Появляется, когда в камеру сгорания попадает антифриз. Причиной чаще всего бывает износ прокладки ГБЦ или микротрещины в рубашке охлаждения двигателя, и для устранения проблемы необходима ее замена.

Медлить в этой ситуации нежелательно: маленькая протечка может обернуться гидроударом. Камера сгорания наполняется жидкостью, поршень движется вверх, но жидкость, в отличие от воздуха, не сжимается, и получается эффект удара о твёрдую поверхность. Последствия такой катастрофы могут быть любые, вплоть до “кулака дружбы” и продажи машины на запчасти.

Заключение

Несмотря на высокие нагрузки, критические условия работы и даже небрежность владельцев, кривошипно-шатунный механизм отличается завидной живучестью. Вывести его из строя можно неправильным обслуживанием, нештатными нагрузками, поломкой смежных элементов. Да, двигатель почти всегда можно починить, но эта услуга обойдётся в разы дороже, чем просто грамотное регулярное ТО. Недаром же есть двигатели “миллионники”, которые способны служить десятилетиями, не доставляя проблем владельцу машины.

Источник
