Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Как подключить катушку зажигания на газель 402 двигатель

Видео:Порядок проводов зажигания на 406, 405 двигателе.Скачать

Порядок проводов зажигания на 406, 405 двигателе.

Катушка зажигания

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Видео:Подключаем систему зажигания,стартер на ГАЗ ,УАЗ,ЗиЛ...Скачать

Подключаем систему зажигания,стартер на ГАЗ ,УАЗ,ЗиЛ...

Как подключить катушку зажигания на газель 402 двигатель

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Как подключить катушку зажигания на газель 402 двигатель

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Источник

Видео:КАТУШКА ЗАЖИГАНИЯ ОТ АВТОВАЗА НА ГАЗЕЛЬ КАК ПОДКЛЮЧИТЬСкачать

КАТУШКА ЗАЖИГАНИЯ ОТ АВТОВАЗА НА ГАЗЕЛЬ КАК ПОДКЛЮЧИТЬ

Как подключить катушку зажигания на газель 402 двигатель: Как подключить катушку зажигания на газель 402 двигательКак подключить катушку зажигания на газель 402 двигатель

ребята помогайте! на днях поменял катушку зажигания поставил из запасов но когда прикрутил её то как подключить её правильно непонял

автомобиль волга 3110 402 двигатель
по проводам значит два коричневых есть
два жёлтых есть
по схемам непонятно на какую клемму какие провода.
на самой катушке есть только клемма К
по схемам она не указана

Двигатель 24д. Поменял родной коммутатор на 131.3734 без добавочного сопротивления, заменил катушку 115 на Б-116. Трамблер оставил старый контактный, маркировки не знаю. Возможна ли работа данной системы? мотор не заводится. Крутил стартером, высадил аккум.. не хочет

Забыл упомянуть. Это газ-24, но проводку заменил на современную 3110 с 402. Просто купил жгуты целиком, так что по проводке это 3110. Собирал по схеме (см. прикреп) исключив ЭПХХ (D4 + Y3).

Изображения

Как подключить катушку зажигания на газель 402 двигатель3110_402.jpg (23.1 Кб, 15 просмотров)
Как подключить катушку зажигания на газель 402 двигатель3110_402_.jpg (97.2 Кб, 19 просмотров)

Привет! Дело в том, что в катушке тр-ра вырабатывается довольно высокое переменное напряжение (до 40в!). Положительные импульсы этого напряжения используются для управления коммутатором. При замыкании клеммы «Д» на корпус, что происходит при работе контактного тр-ра, уровень импульса очень низкий и коммутатор может просто не воспринимать его. В итоге не будет искры. Для нормальной работы системы нужен бесконтактный тр-р. По внешним размерам он полностью соответствует контактному и элементарно встаёт вместо него. При установке МЗ надо совместить риску на катушке со стрелкой на диске вакуумкорректора (шкив установить по средней метке при положении ВМТ в 1-м цилиндре на сжатии). Удачи.

Добавлено через 6 минут 22 секунды

Привет! Дело в том, что в катушке тр-ра вырабатывается довольно высокое переменное напряжение (до 40в!). Положительные импульсы этого напряжения используются для управления коммутатором. При замыкании клеммы «Д» на корпус, что происходит при работе контактного тр-ра, уровень импульса очень низкий и коммутатор может просто не воспринимать его. В итоге не будет искры. Для нормальной работы системы нужен бесконтактный тр-р. По внешним размерам он полностью соответствует контактному и элементарно встаёт вместо него. При установке МЗ надо совместить риску на катушке со стрелкой на диске вакуумкорректора (шкив установить по средней метке при положении ВМТ в 1-м цилиндре на сжатии). Удачи.

Добавлено через 6 минут 22 секунды

Привет! На второй схеме неправильно подключены в/в провода. Тр-р вращается ПРОТИВ ч/стрелки и порядок работы цилиндров 1-2-4-3. На схеме же показано 1-3-4-2. Удачи.

Источник

Видео:Как выставить Зажигание на 402 моторе, выставляем привод трамблераСкачать

Как выставить Зажигание на 402 моторе, выставляем привод трамблера

Как подключить катушку зажигания на газель 402 двигатель: Как правильно подключить катушку зажигания на 402 двигателеКак правильно подключить катушку зажигания на 402 двигателе

Видео:Проверка коммутатора зажигания ГАЗель. Checking the ignition switch Gazelle.Скачать

Проверка коммутатора зажигания ГАЗель.  Checking the ignition switch Gazelle.

Как подключить катушку зажигания на газель 402 двигатель: Как правильно подключить катушку зажигания на 402 двигателеКак правильно подключить катушку зажигания на 402 двигателе

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Как подключить катушку зажигания на газель 402 двигатель

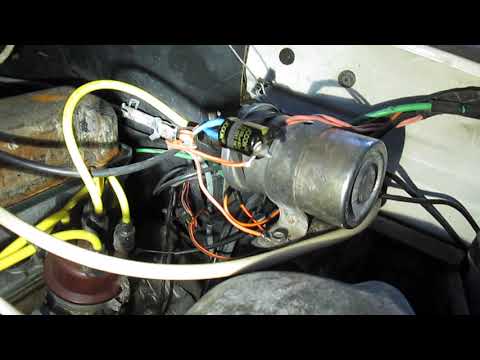

Видео:работа змз 402 . конденсатор на катушке зажиганияСкачать

работа змз 402 . конденсатор на катушке зажигания

Катушка зажигания

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Видео:Установка бесконтактного зажигания на УАЗ 3151 с 417 двигателем, своими рукамиСкачать

Установка бесконтактного зажигания на УАЗ 3151 с 417 двигателем, своими руками

Как подключить катушку зажигания на газель 402 двигатель

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Как подключить катушку зажигания на газель 402 двигатель

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Видео:Правильное подключение катушки зажигания и не только.Скачать

Правильное подключение катушки зажигания и не только.

Как подключить катушку зажигания на газель 402 двигатель: Установка зажигания, привода трамблера на 402 двигателе УАЗ ЗМЗУстановка зажигания, привода трамблера на 402 двигателе УАЗ ЗМЗ

Чтобы двигатель с карбюратором 402 от УАЗ нормально работал, нужно правильно выставить зажигание, а как это сделать будет рассказано в данной статье. Многие начинающие автовладельцы неправильно выставляют метки при смене ГРМ, поэтому часто в наш авто-сервис попадают движки, которым требуется капитальный ремонт. Подобного нельзя допускать, так как для владельца это, во-первых, затратно. Во-вторых, такая поломка приводит к покупке нового двигателя. Но такое случается нечасто.

Как подключить катушку зажигания на газель 402 двигатель

Видео:как правильно подключить коммутатор на машинеСкачать

как правильно подключить коммутатор на машине

Элементы системы зажигания

Элементы поджига горючего в двигателе являются главенствующими. Посредством ее запускается силовой агрегат. Для движков на бензине разработано пара типов систем зажигания:

Как подключить катушку зажигания на газель 402 двигатель

Элементы поджига горючего бензинового двигателя даны в списке:

Внимание! На двигателе от Газели или УАЗ используют бесконтактную систему поджига. В нее добавляют генератор для управления сигналами и устройства для регулирования опережения: вакуумное и центробежное.

Опытные механики советуют для правильного выставления зажигания прочесть характеристики, которые даны ниже:

Теперь поговорим о том, как работает поджиг горючего в силовом агрегате.

Видео:Катушка зажигания с вариатором.Скачать

Катушка зажигания с вариатором.

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

Как подключить катушку зажигания на газель 402 двигатель

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Как подключить катушку зажигания на газель 402 двигатель

Опытные механики определяют подобную поломку по следующим признакам:

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Как подключить катушку зажигания на газель 402 двигатель

Опытные механики замечают позднее зажигание по следующим признакам:

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.

Видео:Катушка зажигания Б-116.Чем заменить? Куда лучше ставить...Скачать

Катушка зажигания Б-116.Чем заменить? Куда лучше ставить...

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

Как подключить катушку зажигания на газель 402 двигатель

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

Как подключить катушку зажигания на газель 402 двигатель

Затем автовладелец должен с помощью одной руки удерживать распределитель двигателя. А второй рукой он будет закручивать винты. Таким образом выставляется зажигание ЗМЗ 402.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

Как подключить катушку зажигания на газель 402 двигатель

Внимание! Опытные механики выставляют зажигание в двигателе с помощью стробоскопа.

Видео:Внимание!Замок зажигания,катушка зажиганияСкачать

Внимание!Замок зажигания,катушка зажигания

Как самостоятельно установить зажигание

Установку зажигания можно провести самостоятельно. Для подобной процедуры понадобится стандартный набор инструментов. Если есть стробоскоп, то это хорошо. Инструмент позволит выставить верно поджиг смеси, чтобы не лазить без конца под капот.

Как подключить катушку зажигания на газель 402 двигатель

А делается процедура следующим образом:

На этом процедура установки закончена.

Видео:змз 402,пропала искра,возможная причина!Скачать

змз 402,пропала искра,возможная причина!

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

Как подключить катушку зажигания на газель 402 двигатель

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Видео:Замена трамблёра,установка зажигания ЗМЗ-402 (ГАЗ 24,31029,3110...)Скачать

Замена трамблёра,установка зажигания ЗМЗ-402 (ГАЗ 24,31029,3110...)

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

Как подключить катушку зажигания на газель 402 двигатель

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

Видео:Катушка зажигания Б116 или Б114 Основная Ошибка При ПодбореСкачать

Катушка зажигания Б116 или Б114 Основная Ошибка При Подборе

Заключение

Установка трамблера двигателя сама по себе проста. Нужно знать, как выставляются метки и быть внимательны. Так как небольшие изменения в миллиметрах у меток, могут привести к капитальному ремонту на 402 двигателе. Опытные механики советуют не начинать работы, если нет соответствующего опыта. Так как в этом случае не поможет даже эта статья, потому автовладелец не будет знать, где, что находится.
