Как подключить вентилятор охлаждения двигателя напрямую

Как подключить вентилятор охлаждения двигателя напрямую Детали
Содержание
  1. 2 Схемы
  2. Схема подключения вентилятора охлаждения ВАЗ
  3. Схема включения кулера ВАЗ 2104, 2105 и 2107
  4. Электровентилятор охлаждения ВАЗ 2106
  5. Подключение вентилятора 2108, 2109, 21099
  6. Схема включения ВО ВАЗ 2110
  7. Схема на 2113, 2114, 2115 инжектор и карбюратор
  8. Где находится реле вентилятора
  9. Если вентилятор охлаждения не работает
  10. Замена электровентилятора в авто
  11. Модернизация схемы управления
  12. Схема Подключения Вентилятора Охлаждения
  13. Применение полупроводников
  14. Использование электромагнитного реле
  15. FakeHeader
  16. Особенности конструкции системы охлаждения
  17. Как подключить вентилятор охлаждения напрямую ваз 2110
  18. 2 Схемы
  19. Схема подключения вентилятора охлаждения ВАЗ
  20. Схема включения кулера ВАЗ 2104, 2105 и 2107
  21. Электровентилятор охлаждения ВАЗ 2106
  22. Подключение вентилятора 2108, 2109, 21099
  23. Схема включения ВО ВАЗ 2110
  24. Схема на 2113, 2114, 2115 инжектор и карбюратор
  25. Где находится реле вентилятора
  26. Если вентилятор охлаждения не работает
  27. Замена электровентилятора в авто
  28. Модернизация схемы управления
  29. Видео — подключение и проверка ВО
  30. Принудительное включение вентилятора ваз 2110 ваз 2111 ваз 2112
  31. Устройство и проверка датчика включения вентилятора ВАЗ 2110
  32. Схемы включения
  33. Вентилятор не включается
  34. Вентилятор работает постоянно
  35. Проверка в домашних условиях
  36. Аварийные действия при перегреве системы охлаждения двигателя во время движения.
  37. Схема включения вентилятора охлаждения ВАЗ 2110
  38. Схема включения вентилятора охлаждения ВАЗ 2110 карбюраторный двигатель.
  39. Схема включения вентилятора охлаждения ВАЗ 2110 ижекторный двигатель.
  40. Не включается вентилятор.

Видео:Как подключить вентилятор охлаждения через кнопку и автоматическое срабатывание на вазСкачать

Как подключить вентилятор охлаждения через кнопку и автоматическое срабатывание на ваз

Как подключить вентилятор охлаждения двигателя напрямую: 2 Схемы2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Как подключить вентилятор охлаждения двигателя напрямую

Видео:Как подключить электровентилятор охлаждения двигателя своими рукамиСкачать

Как подключить электровентилятор охлаждения двигателя своими руками

Как подключить вентилятор охлаждения двигателя напрямую: Схема подключения вентилятора охлаждения ВАЗСхема подключения вентилятора охлаждения ВАЗ

Как подключить вентилятор охлаждения двигателя напрямую

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

Видео:Как за 5 минут подключить вентилятор охлаждения на прямую с кнопки на ваз 2114.Скачать

Как за 5 минут подключить вентилятор охлаждения на прямую с кнопки на ваз 2114.

Как подключить вентилятор охлаждения двигателя напрямую: Схема включения кулера ВАЗ 2104, 2105 и 2107Схема включения кулера ВАЗ 2104, 2105 и 2107

Как подключить вентилятор охлаждения двигателя напрямую

А — к контакту «30» генератора.

Видео:Ваз 2110,11,12 в пробках закипает двигатель, вентилятор охлаждения включается поздноСкачать

Ваз 2110,11,12 в пробках закипает двигатель, вентилятор охлаждения включается поздно

Как подключить вентилятор охлаждения двигателя напрямую: Электровентилятор охлаждения ВАЗ 2106Электровентилятор охлаждения ВАЗ 2106

Как подключить вентилятор охлаждения двигателя напрямую

Видео:Как проверить включение вентилятора радиатора и принудительно включитьСкачать

Как проверить включение вентилятора радиатора и принудительно включить

Подключение вентилятора 2108, 2109, 21099

Как подключить вентилятор охлаждения двигателя напрямую

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Как подключить вентилятор охлаждения двигателя напрямую

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Как подключить вентилятор охлаждения двигателя напрямую

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Как подключить вентилятор охлаждения двигателя напрямую

А — К выводу “30” генератора

Видео:Схема подключения вентилятора охлажденияСкачать

Схема подключения вентилятора охлаждения

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Как подключить вентилятор охлаждения двигателя напрямую

Как подключить вентилятор охлаждения двигателя напрямую

Видео:Схема Подключения ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ. Не включается Вентилятор охлаждения Радиатора ВАЗ 2114Скачать

Схема Подключения ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ. Не включается Вентилятор охлаждения Радиатора ВАЗ 2114

Схема на 2113, 2114, 2115 инжектор и карбюратор

Как подключить вентилятор охлаждения двигателя напрямую

Видео:Не включается вентилятор охлаждения. Причины.Скачать

Не включается вентилятор охлаждения. Причины.

Где находится реле вентилятора

Как подключить вентилятор охлаждения двигателя напрямую

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Как подключить вентилятор охлаждения двигателя напрямую

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Видео:Кнопка принудительного включения вентилятора охлаждения на Приоре.Скачать

Кнопка принудительного включения вентилятора охлаждения на Приоре.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

Как подключить вентилятор охлаждения двигателя напрямую

Вентилятор системы охлаждения может не включаться из-за:

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

Видео:Не допусти перегрева двигателя. Принудительное включение вентилятора ВАЗ 2110-12 doRABOTKAСкачать

Не допусти перегрева двигателя. Принудительное включение вентилятора ВАЗ 2110-12 doRABOTKA

Замена электровентилятора в авто

Как подключить вентилятор охлаждения двигателя напрямую

Видео:СХЕМА ВКЛЮЧЕНИЯ ЭЛЕКТРО-ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ РАДИАТОРА ДВИГАТЕЛЯСкачать

СХЕМА ВКЛЮЧЕНИЯ ЭЛЕКТРО-ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ РАДИАТОРА ДВИГАТЕЛЯ

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Как подключить вентилятор охлаждения двигателя напрямую

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

Как подключить вентилятор охлаждения двигателя напрямую

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

Как подключить вентилятор охлаждения двигателя напрямую

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Источник

Видео:Включение эл.двигателя вентилятора радиатора обойдя ЭБУ датчики(три способа)Скачать

Включение эл.двигателя вентилятора радиатора обойдя ЭБУ датчики(три способа)

Схема Подключения Вентилятора Охлаждения

В конструкции используется двухконтактный датчик, который в зависимости от температуры питает электродвигатель напрямую либо через сопротивления; комбинацией параллельного и последовательного включения. Вентилятор разгоняет тепло, пропуская необходимый поток воздуха через радиатор, благодаря чему тепло отводится в атмосферу.

Как подключить вентилятор охлаждения двигателя напрямую
Вентилятор продолжает кратковременно работать даже после выключения зажигания. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.
Как подключить вентилятор охлаждения двигателя напрямую
Поэтому вооружившись схемами монтажных блоков чя родного который должен быть на авто
Как подключить вентилятор охлаждения через кнопку в салоне
Как подключить вентилятор охлаждения двигателя напрямую
В 3-х проводных вентиляторах добавляется тахометрический выход.
Как подключить вентилятор охлаждения двигателя напрямую
Но есть и минусы у нее.
Как подключить вентилятор охлаждения двигателя напрямую
Для решения данной проблемы, необходимо периодически включать вентилятор на такой отрезок времени, который позволит получить несколько достоверных циклов тахосигнала.
Как подключить вентилятор охлаждения двигателя напрямую
Для получения низких оборотов напряжение уменьшается, для получения высоких увеличивается. Доработка схемы включения электродвигателя вентилятора Многие ответственные автолюбители могут часами пропадать в гараже, пытаясь не только устранить появившиеся проблемы, но и предупредить возникновение новых неисправностей путем различных усовершенствований и доработок.
Как подключить вентилятор охлаждения двигателя напрямую
Для начало заменим клеммы на 2х контактной фишки подключаемой к вентилятору охлаждения.
Как подключить вентилятор охлаждения двигателя напрямую
Как включается вентилятор системы охлаждения

Видео:как подключить реле вентилятора охлажденияСкачать

как подключить реле вентилятора охлаждения

Применение полупроводников

Поэтому вооружившись схемами монтажных блоков чя родного который должен быть на авто В качестве измерителя используется резистивный термодатчик. Вот такие полезные мелочи стоит добавить в свой автомобиль, чтобы выход из строя датчика вентилятора ВАЗ не застал вас врасплох.
Как подключить вентилятор охлаждения двигателя напрямую
Также он может вращаться с разными скоростями при разных рабочих режимах силового агрегата автомобиля.
Как подключить вентилятор охлаждения двигателя напрямую
Для этого просто выньте проводной жгут из фиксаторов, размещенных на кожухе.
Как подключить вентилятор охлаждения двигателя напрямую
Схема подключения вентилятора с питанием от 12 вольт.

Присоединяйте силовые провода к АКБ проводами с сечением не меньше чем у проводов вентиляторов. Первая: обзавестись каким-нибудь импортным датчиком включения вентилятора с тремя выходами — схема на рис.
Как подключить вентилятор охлаждения двигателя напрямую
Во втором случае, освещение и вытяжная система работают параллельно. Для этого просто выньте проводной жгут из фиксаторов, размещенных на кожухе.
Как подключить вентилятор охлаждения двигателя напрямую
Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува. Это тепло необходимо бесшумно и эффективно удалять из системы.
Вентилятор системы охлаждения не включается. В чём причина.Как подключить вентилятор охлаждения двигателя напрямую

Видео:Не включается вентилятор охлаждения инжекторного двигателя ваз 2110, 2115, проверка силовой цепиСкачать

Не включается вентилятор охлаждения инжекторного двигателя ваз 2110, 2115, проверка силовой цепи

Использование электромагнитного реле

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ или аналогичные ему.
Как подключить вентилятор охлаждения двигателя напрямую
Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс. Установка и подключение вентилятора Учитывая, что автомобили оборудуются вентиляторами в штатном режиме, повторная установка может понадобиться только в ходе проведения ремонтных работ, то есть после замены сломанных частей старой детали или же при монтаже нового устройства.
Как подключить вентилятор охлаждения двигателя напрямую
Затем, используя все тот же ключ, открутите болты крепления трубки радиатора, которая связывает его с системой кондиционирования если, конечно, такова предусмотрена конструкцией автомобиля и сместите ее в сторону. Я поставил в цепь питания на 30 контакт реле.
Как подключить вентилятор охлаждения двигателя напрямую
Тем не менее только в последние годы технологии управления вентиляторами стали значительно развиваться. Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался, так как это значительно снижает его ресурс.
Как подключить вентилятор охлаждения двигателя напрямую
Источник fornk. Реле удобно разместить на боковой поверхности кузова за правой фарой, ближе к АКБ.

Как подключить вентилятор охлаждения двигателя напрямую
Штатная работа вентилятора охлаждения осталась на месте. Режимы работы Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима.

Конечно, есть определенные границы изменения напряжения питания. Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части.

Применение полупроводников Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых транзисторах. В колодке применены маленькие разъемы мама 2,8 поэтому, чтобы не портить провод делаем дополнительный провод на одном конце маленький папа 2,8 на другом мама 6,3 используя колодку для маленьких разъемов, подключаем провода между собой и выводим к уже имеющимся проводам.
Подключение вентилятора

Видео:Установка датчика включения вентилятора охлаждения "Volvo 850"Скачать

Установка датчика включения вентилятора охлаждения  "Volvo 850"

FakeHeader

Двухрежимный вентилятор имеет ряд преимуществ: Более «мягкий» температурный режим двигателя без сильных колебаний температуры; Снижение нагрузки на систему стартовыми токами электродвигателя путем уменьшения их количества и величины; Снижение шума.

В гидравлическом варианте этого элемента крутящий момент передается или отключается от коленвала за счет изменения количества смазочной жидкости. В ноутбуках большая часть тепла выделяется процессором, в проекторе — источником света. Но когда начал вникать, понял что это оочень сложно для меня.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, является выход вентилятора из строя.

Включившийся электровентилятор вращается достаточно быстро даже при низких оборотах двигателя — и этим снижает риск перегрева при больших нагрузках в тяжелых дорожных условиях. Привод вентилятора, который как раз и обеспечивает его вращение, может быть трех видов на одной машине, конечно, устанавливается только один из них : механический, гидромеханический или электрический. Но есть и минусы у нее.

Схема применяется на авто с двумя вентиляторами. Первый способ — наиболее идеологически правильный и наименее затратный.

Особенности конструкции системы охлаждения

Переключение обмоток вентилятора создает коммутационный шум. О подготовке ЭБУ здесь… a

Источник

Видео:Не работает вентилятор охлаждения или не выключается. Проверка датчика включения вентилятораСкачать

Не работает вентилятор охлаждения или не выключается. Проверка датчика включения вентилятора

Как подключить вентилятор охлаждения напрямую ваз 2110

Видео:Подключаем вентилятор охлаждения радиатора(внештатно)Скачать

Подключаем вентилятор охлаждения радиатора(внештатно)

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Как подключить вентилятор охлаждения двигателя напрямую

Видео:Не включается Вентилятор охлаждения Радиатора ВАЗ 2109, 2114, 2110, 2114, 2115Скачать

Не включается Вентилятор охлаждения Радиатора ВАЗ 2109, 2114, 2110, 2114, 2115

Схема подключения вентилятора охлаждения ВАЗ

Как подключить вентилятор охлаждения двигателя напрямую

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.

Видео:меСТЬ № 15- Как подключить электро- вентилятор охлаждения на 4216 или 405 дв.Скачать

меСТЬ № 15- Как подключить электро- вентилятор  охлаждения на 4216 или 405 дв.

Схема включения кулера ВАЗ 2104, 2105 и 2107

Как подключить вентилятор охлаждения двигателя напрямую

А — к контакту «30» генератора.

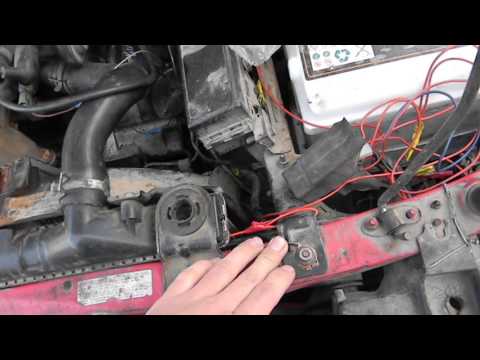

Видео:ВАЗ 2110-2112. КАК ПРИНУДИТЕЛЬНО ВКЛЮЧИТЬ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ, ЗА 5 МИНУТСкачать

ВАЗ 2110-2112. КАК ПРИНУДИТЕЛЬНО ВКЛЮЧИТЬ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ, ЗА 5 МИНУТ

Электровентилятор охлаждения ВАЗ 2106

Как подключить вентилятор охлаждения двигателя напрямую

Подключение вентилятора 2108, 2109, 21099

Как подключить вентилятор охлаждения двигателя напрямую

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Как подключить вентилятор охлаждения двигателя напрямую

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Как подключить вентилятор охлаждения двигателя напрямую

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Как подключить вентилятор охлаждения двигателя напрямую

А — К выводу “30” генератора

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Как подключить вентилятор охлаждения двигателя напрямую

Как подключить вентилятор охлаждения двигателя напрямую

Схема на 2113, 2114, 2115 инжектор и карбюратор

Как подключить вентилятор охлаждения двигателя напрямую

Где находится реле вентилятора

Как подключить вентилятор охлаждения двигателя напрямую

4 – реле электровентилятора;
5 – реле электробензонасоса;
6 – главное реле (реле зажигания).

Как подключить вентилятор охлаждения двигателя напрямую

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

Как подключить вентилятор охлаждения двигателя напрямую

Вентилятор системы охлаждения может не включаться из-за:

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

Замена электровентилятора в авто

Как подключить вентилятор охлаждения двигателя напрямую

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей
температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Как подключить вентилятор охлаждения двигателя напрямую

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

Как подключить вентилятор охлаждения двигателя напрямую

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

Как подключить вентилятор охлаждения двигателя напрямую

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Видео — подключение и проверка ВО

Принудительное включение вентилятора ваз 2110 ваз 2111 ваз 2112

Многие обратили внимание на то, что температура, при которой вентилятор радиатора на ВАЗ включается, завышена, если сравнивать с рабочей температурой мотора. Производители стараются уменьшить количество вредных выбросов, поскольку при высокой температуре топливо лучше сгорает вместе с компонентами.

Как подключить вентилятор охлаждения двигателя напрямую

Но есть не только положительный эффект, но и отрицательный. Если двигатель немного перегревается, то для металла внутри начинаются губительный процессы, поэтому износостойкость снижается. Если не учитывать, что могут отказать электрические компоненты, которые влияют на включенный вентилятор, то времени, чтобы заметить перегрев будет меньше, чем при нормальной температуре.

Нам нужно добиться того, чтобы управлять работой двигателя равномерно. Осуществить это можно за счет того, что создается параллельная схема включения вентилятора. К одному контакту нужно подвести плюсовой провод, а минус контакт подсоединяют с включателем через параллельный провод.

Как подключить вентилятор охлаждения двигателя напрямую

Стоит упомянуть о дополнительных возможностях, которые позволяют контролировать нормальную температуру двигателя. В электрической схеме нет реле, поскольку для работы достаточно простого выключателя.

Этот способ – это не замена штатной схемы срабатывания вентилятора, а только альтернативный вариант работы агрегата на низких температурах. Водитель должен контролировать весь процесс.

Если на автомобиле мотор перегреется, но при этом реализована эта схема подключения, то лучше еще раз проверить систему охлаждения, обеспечивая ее работоспособность.

Как подключить вентилятор охлаждения двигателя напрямую

Как только выявлены признаки перегрева, то есть на красную зону зашла стрелка, которая указывает температуру, но еще нет клубок пара из моторного отсека, то на полную мощность включить отопитель салона.

Это поможет снизить температуру охлаждающей жидкости, которая находится в системе охлаждения. Дальше нужно включить аварийку, выжать педаль сцепления и катится на обочину. Машину сразу глушить нельзя, двигатель при нормальной частоте вращений холостого хода прорабатывают минут пять, а отопитель еще должен работать на полную мощность. Только теперь можно открыть капот и осмотреть моторный отсек.

Нужно постараться определить, откуда идет пар, посмотреть, есть ли охлаждающая жидкость в расширительном бачке, проверить целостность термостата, радиатора и резиновых шлангов.

Дальше в салоне нужно заглянуть под панель приборов со стороны пассажира и убедиться, что жидкость не протекает. Если шланг систем лопнул, то можно ее временно восстановить при помощи изоленты.

Устройство и проверка датчика включения вентилятора ВАЗ 2110

Для поддержания оптимального температурного режима двигателя автомобиля предназначена система охлаждения. Основными ее элементами являются каналы для антифриза в блоке цилиндров, патрубки, термостат, радиатор, а в электрическую часть входят датчик включения вентилятора ВАЗ 2110, температурный датчик и электродвигатель с крыльчаткой для охлаждения радиатора. Позднее выявление дефектов системы охлаждения может привести к перегреву двигателя и дорогостоящему ремонту.

Схемы включения

В инжекторных и карбюраторных двигателях ВАЗ 2110 температурный биметаллический датчик ТМ-108 по-разному используется для управления включением и выключением электродвигателя вентилятора.

У карбюраторных моторов он находится на радиаторе слева по ходу движения. При нагревании резьбовой части, расположенной непосредственно в теплоносителе, биметаллическая пластина изгибается и замыкает контакты. Напряжение от аккумулятора через предохранитель подается на один контакт электродвигателя, второй при срабатывании датчика соединяется с корпусом, приводя крыльчатку в движение.

У инжекторов ВАЗ 2110, ТМ-108 расположен около термостата, сигнал подается на электронный блок управления (ЭБУ). Управляющий сигнал с ЭБУ поступает на реле вентилятора системы охлаждения, которое уже аналогично датчику карбюраторного мотора управляет электродвигателем.

Как подключить вентилятор охлаждения двигателя напрямуюИнжекторный датчик включения вентилятора

Во всех моторах в блоке цилиндров есть еще один прибор, сигнал которого используется для индикации температуры охлаждающей жидкости на панели в салоне.

Прежде чем заниматься самостоятельным ремонтом датчика включения вентилятора рекомендуется детально разобраться в устройстве системы охлаждения: https://vazweb.ru/desyatka/dvigatel/sistema-ohlazhdeniya-dvigatelya.html

Вентилятор не включается

Причин для этого может быть несколько:

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Статья, посвящённая самостоятельной доработке термостата и его замене, находится здесь: https://vazweb.ru/desyatka/ohlazhdenie/dorabotka-termostata.html

Вентилятор работает постоянно

Это более редкий дефект, он возникает в следующих случаях:

Для устранения неисправности необходима замена отказавшего элемента.

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

Как подключить вентилятор охлаждения двигателя напрямуюНивовский нагнетающий радиатор 21214-1300024-43 (ставится перед радиатором)

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Как подключить вентилятор охлаждения двигателя напрямуюНивовский всасывающий радиатор (ставится после радиатора)

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Прежде всего данное введение связано с борьбой производителя за более чистый выхлоп из трубы Вашего авто (требования современных стандартов евро 3 и выше). При данной температуре происходит более полное сгорание топлива и его составляющих.

Но следует заметить, что как и всегда данная положительная сторона для одного аспекта привносит что то отрицательное для другого. Так при незначительном, но все же перегреве двигателя и головки происходят необратимые физико химические процессы в металле, что в итоге сказывается и на общей итоговой работе моточасов силового агрегата. Не считая того обстоятельства, что в случае отказа электрических компонентов влияющих на включение вентилятора, времени для того что бы это заметить при завышенной температуре штатного включения 105 С до перегрева 125 С будет значительно меньше, чем от нормальной рабочей до перегрева.

Для более равномерной и управляемой работы двигателя предлагается сделать параллельную схему включения вентилятора. На один из контактов вентилятора всегда подводится плюсовой контакт, а для второго минусового контакта предлагается подсоединение через параллельный провод с выключателем согласно рис 1.

Как подключить вентилятор охлаждения двигателя напрямую

Рисунок 1 Электрическая принципиальная схема для подключения вентилятора радиатора ВАЗ 2110 2111 2112

Далее приводятся фото контакта в моторном отсеке и вариант для установки кнопки включения.

Как подключить вентилятор охлаждения двигателя напрямую

Рисунок 2 Место подключения провода в моторном отсеке для включения вентилятора радиатора ВАЗ 21102

Как подключить вентилятор охлаждения двигателя напрямую

Рисунок 3 Альтернативное место для установки выключателя вентилятора радиатора ВАЗ 2110 2111 2112

После реализации данного решения остается лишь упомянуть о дополнительных возможностях контролировать рабочую температуру силового агрегата со всеми последующими отсюда положительными доводами приведенными выше.

В любом случае, если двигатель перегревается, даже если вы реализовали принцип описанный выше, все же проверьте систему охлаждения и обеспечьте ее полную исправность.

Аварийные действия при перегреве системы охлаждения двигателя во время движения.

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но из-под капота не вырываются клубы пара, включите максимальный режим отопления салона. Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите аварийную сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно переместиться к краю проезжей части и остановиться как можно правее у обочины, а если возможно, то за пределами проезжей части. Дайте двигателю поработать пару минут при нормальной частоте вращения холостого хода с включенным на полную мощность отопителем, не глушите двигатель сразу. Откройте капот и осмотрите подкапотное пространство.

После остановки перегретого двигателя начинается местный перегрев охлаждающей жидкости в местах контакта ее с наиболее теплонапряженными деталями двигателя и образование повышенного локального перегрева. Кроме того, лучше через 2-3 минуты завести машину секунд на 10, что бы новый объем охлаждающей жидкости начал контактировать с деталями двигателя.

Определите, откуда вырывается пар, если он есть. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке (будьте осторожны что бы не обжечься), на целостность резиновых шлангов, радиатора, термостата.

Загляните под панель приборов со стороны переднего пассажира в салоне и выясните, нет ли под ней течи или следов охлаждающей жидкости, вытекающей из радиатора отопителя.

Если обнаружены течи охлаждающей жидкости, лопнувший шланг можно временно восстановить с помощью липкой ленты или лейкопластыря из аптечки.

Течь радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо долить в систему охлаждения воду и при движении внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения.

Двигатель может перегреться в случае выхода из строя термостата, который регулирует прохождение потока жидкости в системе охлаждения через радиатор или помимо него (для ускорения прогрева холодного двигателя). Для проверки термоастата нужно на прогретом двигателе проверить на ощупь температуру шланга, соединяющего корпус термоастата с радиатором. Если шланг холодный, термостат неисправен, циркуляции через радиатор нет.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, является выход вентилятора из строя. Пустите двигатель, следите за температурой и обратите внимание, включается ли при перегреве двигателя вентилятор системы охлаждения.

Если вентилятор не включается, возможно, перегорел предохранитель, неисправно реле включения, перегорел электродвигатель или неисправна электропроводка.

Проверьте целостность электропроводки, надежность соединения электрических разъемов.

Если проводка в порядке, проверьте предохранитель и в случае неисправности замените его.

Если предохранитель исправен, попробуйте заменить реле включения вентилятора.

Если вентилятор по-прежнему не включается, проверьте электродвигатель. Для этого возьмите два дополнительных провода и подайте на него питание непосредственно от аккумуляторной батареи. Провода должны быть надежно закреплены и изолированы.

Если электродвигатель начал работать, неисправна электропроводка; если нет — также неисправна электропроводка или собственно электродвигатель. Реле и электродвигатель неремонтопригодны, замените их в сборе.

Схема включения вентилятора охлаждения ВАЗ 2110

Как подключить вентилятор охлаждения двигателя напрямую

Для поддержания температурного режима двигателя используется схема включения вентилятора охлаждения ВАЗ 2110. Управление включением и отключением электродвигателя вентилятора осуществляется автоматически.

Схема включения вентилятора охлаждения ВАЗ 2110 карбюраторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

При управлении вентилятором от датчика температура включения зависит от температуры настройки датчика, которая указывается на корпусе. Если при повышении температуры до температуры срабатывания датчика не происходит включение вентилятора, необходимо изначально проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике и если произойдёт включение необходимо сменить датчик.Если после замыкания выводов вентилятор не работает то в проверке нуждается схема включения вентилятора охлаждения и целостность предохранителя.

Как подключить вентилятор охлаждения двигателя напрямуюСхема включения вентилятора охлаждения ВАЗ 2110 ижекторный двигатель.

Схема включения вентилятора охлаждения ВАЗ 2110 с инжекторным двигателем работает за счёт электронного контроллера управления двигателем. Температура срабатывания в этом случае закладывается в программу контроллера и может быть от 100 до 105 гр. С. При неисправности датчика температуры в память контроллера заносится код ошибки Р0115, Р0116, Р0117, Р0118 и включается вентилятор при работающем двигателе.

Не включается вентилятор.

Но существуют неисправности, при которых контроллер не распознаёт неисправность и вентилятор может не включиться при достижении температуры выше 105 гр. С. В этом случае для проверки схемы и датчика необходимо снять разъём с датчика температуры при работающем двигателе. При исправной схеме и нарушении в работе датчика произойдёт включение вентилятора и его отключение при возврате разъёма на место.

В случае неисправности схемы необходимо проверить целостность предохранителя, исправность реле и проводов, согласно схемы. Для быстрой проверки необходимо перемкнуть вывод 30 и 87 реле включения вентилятора, находящееся в шахте отопителя со стороны пассажира. Если вентилятор сработает, не вынимая реле из колодки соедините, контрольной лампой, корпус и вывод 86 реле, реле должно сработать и вентилятор должен включиться. В этом случае неисправен контроллер или провод, соединяющий реле с выводом 46 контроллера.

Если не будет слышен характерный щелчок включения реле, а плюс от главного реле на вывод 85 реле поступает, так же при наличие щелчка и не включение вентилятора, смените реле. Когда при установке перемычки между выводами 30 и 87 не произойдёт включение вентилятора, проверьте целостность предохранителя и наличие питания на выводах вентилятора. При наличии питания на одном выводе и отсутствие на другом говорит о возможной неисправности электродвигателя вентилятора.

Схема включения вентилятора охлаждения инжекторного двигателя.

Источник
