Как правильно выставить зажигание на камазе 740 двигатель

Как правильно выставить зажигание на камазе 740 двигатель Детали
Содержание
  1. Как правильно выставить зажигание на грузовых автомобилях КамАЗ Евро-1, 2, 3: метки ТНВД, 740 двигатель, видео регулировки
  2. Когда и зачем нужна регулировка
  3. Как выставить зажигание на КамАЗе
  4. Настройка зажигания КамАЗ 5320
  5. Евро-1
  6. Евро-2
  7. Евро-3
  8. Как понять, что все сделано правильно
  9. Установка зажигания-оптимальный угол
  10. Почему делают зажигание раньше
  11. Как выставить зажигание
  12. Регулировка зажигания Камаз Евро 2
  13. Установка метки на топливном насосе
  14. Как выставить зажигание на камазе, схема и правила регулировки
  15. Зажигание Камаз евро 2
  16. Установка момента впрыска (зажигания) на КАМАЗ.
  17. Регулировка зажигания КАМАЗ
  18. Регулировка зажигания КАМАЗ на слух
  19. Регулировка зажигания КАМАЗ по лампочке
  20. Как выставить зажигание на КамАЗе – Правильная регулировка зажигания
  21. Что такое момент впрыска?
  22. Правильно ли отрегулирован угол впрыска
  23. Настройка
  24. Особенности
  25. Ранний момент впрыска
  26. Различные виды зажигания
  27. Позднее зажигание: признаки
  28. Понятие зажигание КамАЗа
  29. Как правильно выставить зажигание на КамАЗе «Евро»?
  30. Установка зажигания КамАЗ Евро-3 тнвд бош
  31. КамАЗ-740: как выставить зажигание?
  32. В завершение
  33. Система зажигания

Видео:Как выставить зажигание по впрыску на Камазе с двигателем 740!Скачать

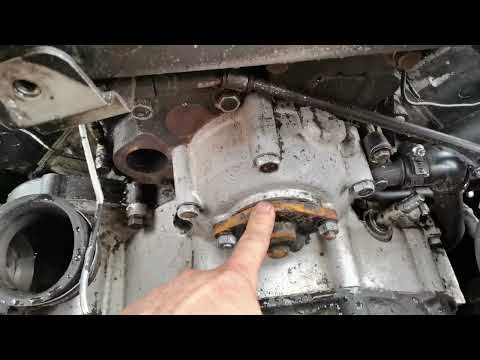

Как выставить зажигание по впрыску на Камазе с двигателем 740!

Как правильно выставить зажигание на камазе 740 двигатель: Как правильно выставить зажигание на грузовых автомобилях КамАЗ Евро-1, 2, 3: метки ТНВД, 740 двигатель, видео регулировкиКак правильно выставить зажигание на грузовых автомобилях КамАЗ Евро-1, 2, 3: метки ТНВД, 740 двигатель, видео регулировки

Большинство грузовых машин Камского производства укомплектованы дизельными моторами, которые не могут обеспечить появление электроискры для воспламенения топливовоздушной смеси в цилиндрах. Автоматическое зажигание происходит не через свечи, а через топливное сжатие и нагрев. Поэтому считается, что установка зажигания на КамАЗе, отвечающая за запуск двигателя, его дальнейшую работу в оптимальном режиме, — это регулировка и выставление поршня в такое положение, при котором обеспечивается впрыск горючего в цилиндры.

Как правильно выставить зажигание на камазе 740 двигатель

Видео:Как выставить зажигание (впрыск) на Камазе. Признаки раннего и позднего.Скачать

Как выставить зажигание (впрыск) на Камазе. Признаки раннего и позднего.

Как правильно выставить зажигание на камазе 740 двигатель: Когда и зачем нужна регулировкаКогда и зачем нужна регулировка

Во время работы системы поршень подходит к верхней мертвой точке, в камере образуется высокое давление и подается топливо. Если угол опережения впрыска выставлен неправильно, топливная смесь загорается с опозданием (поздний впрыск) или опережением (ранний впрыск). Это приводит к неполному сгоранию горючего и неисправностям в работе цилиндров, соответственно, к снижению эффективности мотора и повышению износа деталей.

При сгорании смеси с опережением поршень еще не доходит до верхней точки, в это время горючее поступает в камеру. Происходит излишняя трата энергии на его поднятие, выделяющиеся газы и сгорающая смесь оказывают сопротивление. При позднем зажигании горение завершается при такте расширения и закрывающемся выпускном клапане. В результате поршень не получает импульса, энергия распределяется между толкателем и блочными стенками, что приводит к перегреву.

Признаки раннего и позднего воспламенения:

Поэтому необходимо производить регулировку системы зажигания (СЗ).

Видео:замена тнвд на камазе, выставляем зажигание, тнвд от Романа Фирсова (TNVD ORG)Скачать

замена тнвд на камазе, выставляем зажигание, тнвд от Романа Фирсова (TNVD ORG)

Как правильно выставить зажигание на камазе 740 двигатель: Как выставить зажигание на КамАЗеКак выставить зажигание на КамАЗе

Для проверки состояния СЗ разработаны специальные обозначения — метки, или градусы.

Если систему отрегулировать точно по отметкам, агрегат будет работать на номинальном режиме и иметь стандартные характеристики топливного насоса высокого давления (ТНВД), силового мотора и топлива.

Для проверки СЗ необходимо:

Как правильно выставить зажигание на камазе 740 двигатель

Наличие неисправности механизма указывает на нарушение расстановки узлов. Детали ставятся правильно так:

Для исправления ситуации все элементы откручивают, выставляют на 180° и повторно включают двигатель.

Настройка зажигания КамАЗ 5320

Если знать, как правильно выставить порядок зажигания на модели 5320 без дополнительной аппаратуры, можно быстро настроить механизм в полевых условиях, когда нет возможности добраться до мастерской.

Как мы уже знаем, для рациональной работы двигателя СЗ необходимо регулировать строго по меткам-ориентирам.

В рассматриваемой модели грузовика ТНВД ставится на шпонку сбоку коробки, а муфта может фиксироваться в 2-ух положениях с различием в 180o. С большей долей вероятности можно предположить, если прижимающий винт привода будет в высшей точке, значит ориентиры расположены друг напротив друга — система выставлена верно. Заведите мотор для проверки после закручивания гаек.

В случае, если произведена неправильная регулировка, куда раньше зажигание, куда позже срабатывает можно понять по характерным признакам, описанным в начале статьи. Если вы ошиблись на 180o, двигатель не заведется, а из выхлопной трубы пойдет белый дым. В этом случае открутите детали и разверните их на 180o.

Евро-1

Настройки, установленные на заводе, больше относятся к позднему впрыску. В качестве примера для Евро-1 рассмотрим КамАЗ-740. Если необходимо поставить ТНВД и установить угол момента впрыска, выполняют следующее:

Как правильно выставить зажигание на камазе 740 двигатель

Евро-2

Для КамАЗа Евро-2 процедура установки зажигания аналогична предыдущей. Разница заключается в завершающей фазе. После крепления болтами стопор поднимают, поворачивают на 90° и устанавливают в паз для посадки детали. Снизу кожуха маховика осуществляется монтаж грязезащитного щитка. Кабина занимает исходное состояние. Фиксаторы располагают сверху.

Помимо вышеописанного способа существует любительский. На видео показано, как можно легко выставить ТНДВ простой лампочкой на 12 В, патрона и привода (для подключения к питанию КамАЗа).

Таким нехитрым способом можно настроить СЗ своими руками без специальных инструментов.

А также, СЗ можно настроить при помощи вспомогательного инструмента – стробоскопа. Для этого необходимо направить лучи стробоскопа на метки и поставить движок (берем для примера модель двигателя 74030260 КамАЗ Евро 2) на холостые обороты. В определенный момент вы увидите вспышку на стробоскопе – это образование искры. Опираясь на эти данные, можно точно подстроить механизм.

Евро-3

Евро-3 характеризуется наличием замка зажигания (ЗЗ) — коммутирующего выключателя двигателя и всей бортовой системы.

Эксплуатационные особенности ЗЗ:

Чтобы правильно установить зажигание на КамАЗ Евро-3 ТНВД БОШ, выполните следующее:

Видео:как выставить метки тнвд на камазе с мотором 740 .Скачать

как выставить метки тнвд на камазе с мотором 740 .

Как правильно выставить зажигание на камазе 740 двигатель: Как понять, что все сделано правильноКак понять, что все сделано правильно

Настраивать СЗ надо правильно, иначе двигатель будет работать плохо. После проведения операций его включают и проверяют. Если появляются признаки некорректного возгорания, все манипуляции продолжают до появления характерного звона при активном нажатии газового рычага. При небольшом проворачивании он проходит. Это указывает на получение точного результата. Правильная настройка точки впрыска позволяет усилить тягу и уменьшить расход горючего.

А каким из способов Вы регулируете зажигания на вашем КамАЗе?

Источник

Видео:Как настроить зажигание на КамАЗе.Скачать

Как настроить зажигание на КамАЗе.

Установка зажигания-оптимальный угол

Как правильно выставить зажигание на камазе 740 двигатель

Установка зажигания на автомобиле камаз, определяется вот таким углом опережения, определённо сказать нельзя. На это указывают факторы правильной работы двигателя.

Качество топлива, износ поршневой группы, и настройка ТНВД на стенде. Угол опережения зажигания подбирается опытным путём опытным путём. Как утверждает один знакомый моторист мотор, при резком нажатии на педаль газа, говорит букву Р.

Зажигание должно быть ранним в пределах 10-15 градусов.

Почему делают зажигание раньше

Раннее зажигание делается чтобы возгорание топлива произошло до того как поршень дойдет до верхней мертвой точки. При достижении поршнем ВМТ происходит максимальное увеличение давления горящего топлива. При этом условии достигается правильная работа двигателя. Положение насоса выставляется, чтобы поршень еще не дошёл до ВМТ а топливный насос уже сделал впрыск топлива в цилиндр.

На фотографии видны две пластины. На правой расположена метка на левой шкала с углом опережения зажигания. По ним и определяемся на сколько сделать опережение.

Метка на правой пластине как изображается на фотографии. Поршень первого цилиндра подходит к верхней мертвой точке. Шкала на левой пластине показывает положение ТНВД в момент впрыска топлива.

Как выставить зажигание

В первую очередь выставляем поршень первого цилиндра в верхнюю мертвую точку, в момент сжатия топлива. Мы должны понимать как это сделать. Ведь поршень за один цикл работы двигателя дважды приходит в ВМТ, Проще определится по насосу. На нем метки, совмещение которых определяют нужную фазу.

Как правильно выставить зажигание на камазе 740 двигатель

Если насос был снят. Тут сложнее, необходимо снять клапанную крышку первого цилиндра и вращать двигатель по часовой стрелке. До срабатывания стопора указывающего на положение поршня первого цилиндра в ВМТ.

Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель

Теперь нужно ориентироваться по клапанам, если при подходе к ВМТ коромысла не подвижны и клапана закроются то это наше положение. В противном случае до ВМТ один клапан закроется сразу после ВМТ другой клапан открывается. Это не правильное положение поршня для регулировки.

Если стопор встал в положение поршня в ВМТ в момент сжатия первого цилиндра то метка на правой пластине на это указывает.

Теперь необходимо ослабить верхний и нижний крепёжные болты. Соответственно освободится ТНВД. И уже можно менять угол опережения зажигания. Обратите внимание центральная метка шкалы расположена вперед от метки правой пластины. Это говорит о том сначала произошёл впрыск топлива, а затем поршень дошёл до верхней мертвой точки.

Зажигание выставляется в пределах 3,5-7,5 делений по шкале.

Как правильно выставить зажигание на камазе 740 двигатель

То есть чем больше угол опережения тем больше необходимо сдвигать метку по шкале. Установка зажигания камаз определяется углом опережения, он находится в пределах 10-15 градусов.

Источник

Видео:Установка момента впрыска ТНВД двигателя Камаз 740.10. Виктор Илюшкин.Скачать

Установка момента впрыска ТНВД двигателя Камаз 740.10.  Виктор Илюшкин.

Регулировка зажигания Камаз Евро 2

Регулировка зажигания на автомобиле Камаз Евро 2 с топливной системой БОШ требует точной регулировки. Метка на топливном насосе высокого давления (ТНВД) должна быть установлена таким образом. Что бы впрыск топлива происходил раньше на 4 мм, до того как поршень достигнет верхней мёртвой точки (ВМТ). Практически это можно точно определить, установив метку по краю указательной стрелки, зафиксированной на ТНВД.

Видео:Регулировка #зажигания по #впрыску на #камазе простой #тнвдСкачать

Регулировка #зажигания по #впрыску на #камазе простой #тнвд

Установка метки на топливном насосе

То есть если вращать двигатель по ходу. И метка совмещается с пиком указательной стрелки.В этот момент происходит впрыск топлива в камеру сгорания.

Как правильно выставить зажигание на камазе 740 двигатель

Затем метка продолжает двигаться, и в момент совмещения с краем указательной стрелки. Поршень достигает положения ВМТ в момент сжатия топлива в первом цилиндре.

Как правильно выставить зажигание на камазе 740 двигатель

Как правильно выставить зажигание на камазе 740 двигатель

Установка Поршня в ВМТ

А теперь более подробно хотелось бы рассказать, как на практике это сделать безошибочно. Положение поршня в ВМТ фиксируется при помощи стопора расположенного на картере маховика.

Как правильно выставить зажигание на камазе 740 двигатель

Но так как за один оборот вала ТНВД поршень дважды проходит в положение ВМТ. А нам нужно определить положение ВМТ в момент сжатия топлива в первом цилиндре. Если вы не снимаете топливный насос высокого давления, то достаточно просто подвести метку на муфте ТНВД к указательной стрелке. Отпустить где то в этом месте стопор, и вращая маховик в ту или другую сторону добиться чтобы стопор попал в паз маховика. Маховик удобнее всего прокручивать при помощи рычага. Который необходимо вставить в отверстия, расположенные в торце маховика.

Как правильно выставить зажигание на камазе 740 двигатель

В этом положении поршень будет иметь положение ВМТ в момент сжатия топлива первого цилиндра. Ослабив болты муфты привода ТНВД, совмещаем метку с краем указательной стрелки. На практике проверено данное положение метки является оптимальным углом опережения зажигания. Смещение метки в ту или иную сторону приводит к неправильной работе двигателя, он начинает дымить и плохо развивать обороты.

Гораздо сложнее определить положение ВМТ поршня в момент сжатия. Если ТНВД снимался с двигателя и его необходимо вновь установить. Сложность заключается, в определении положения ВМТ поршня первого цилиндра в момент сжатия. Так как коленчатый вал за один оборот вала привода. ТНВД делает два оборота в связи с этим поршень дважды приходит в ВМТ а нам необходим момент, в котором происходит сжатие топлива. Можно конечно снять форсунку и заткнуть отверстие бумажной заглушкой.

Компрессия создаваемая в цилиндре при сжатии вытолкнет заглушку. В этот момент стопор попадёт в паз маховика, что и будет являться положением поршня первого цилиндра в момент сжатия топлива. Но этот способ не достаточно хорош, так как занимает много времени и трудоёмок.

Регулировка зажигания Евро 2 на автомобиле Камаз можно определить по положению клапанов. В момент сжатия клапана становятся неподвижно до достижения поршнем ВМТ, и после прохождения ВМТ клапана также закрыты. При втором положении поршня в ВМТ один клапан закрывается, а при прохождении ВМТ второй клапан начинает открываться. И что бы в этом убедиться, достаточно просто открыть клапанную крышку первого цилиндра.

Источник

Видео:Установка зажигания на КамАЗеСкачать

Установка зажигания на КамАЗе

Как выставить зажигание на камазе, схема и правила регулировки

Как правильно выставить зажигание на камазе 740 двигатель

Как правильно выставить зажигание на камазе 740 двигатель

Видео:камаз 55111 выставляю зажигание и немного про сцеплениеСкачать

камаз 55111  выставляю зажигание и немного про сцепление

Зажигание Камаз евро 2

Как правильно выставить зажигание на камазе 740 двигатель

Турбированные V – образные двигателя Камаз очень чутко реагируют на установку угла опережения зажигания. Метка на топливном насосе высокого давления (ТНВД) должна быть установлена таким образом. Что бы впрыск топлива происходил раньше на 4 мм, до того как поршень достигнет верхней мёртвой точки (ВМТ). Практически это можно точно определить, установив метку по краю указательной стрелки, зафиксированной на ТНВД.То есть если вращать двигатель по ходу, и метка совмещается с пиком указательной стрелки, в этот момент происходит впрыск топлива в камеру сгорания.

Как правильно выставить зажигание на камазе 740 двигатель

Затем метка продолжает двигаться, и в момент совмещения с краем указательной стрелки, поршень достигает положения ВМТ в момент сжатия топлива в первом цилиндре.

Как правильно выставить зажигание на камазе 740 двигатель

Как правильно выставить зажигание на камазе 740 двигатель

А теперь более подробно хотелось бы рассказать, как на практике это сделать безошибочно. Положение поршня в ВМТ фиксируется при помощи стопора расположенного на картере маховика.

Как правильно выставить зажигание на камазе 740 двигатель

Но так как за один оборот вала ТНВД поршень дважды проходит в положение ВМТ, а нам нужно определить положение ВМТ в момент сжатия топлива в первом цилиндре. Если вы не снимаете топливный насос высокого давления, то достаточно просто подвести метку на муфте ТНВД к указательной стрелке, отпустить где то в этом месте стопор, и вращая маховик в ту или другую сторону добиться чтобы стопор попал в паз маховика. Маховик удобнее всего прокручивать при помощи рычага, который необходимо вставить в отверстия, расположенные в торце маховика.

Как правильно выставить зажигание на камазе 740 двигатель

В этом положении поршень будет иметь положение ВМТ в момент сжатия топлива первого цилиндра. Ослабив болты муфты привода ТНВД, совмещаем метку с краем указательной стрелки. На практике проверено данное положение метки является оптимальным углом опережения зажигания. Смещение метки в ту или иную сторону приводит к неправильной работе двигателя, он начинает дымить и плохо развивать обороты. Гораздо сложнее определить положение ВМТ поршня в момент сжатия, если ТНВД снимался с двигателя и его необходимо вновь установить. Сложность заключается в том, чтобы определить положение ВМТ поршня первого цилиндра в момент сжатия. Так как коленчатый вал за один оборот вала привода ТНВД делает два оборота в связи с этим поршень дважды приходит в ВМТ а нам необходим момент, в котором происходит сжатие топлива. Можно конечно снять форсунку и заткнуть отверстие бумажной заглушкой, компрессия создаваемая в цилиндре при сжатии вытолкнет заглушку. В этот момент стопор попадёт в паз маховика, что и будет являться положением поршня первого цилиндра в момент сжатия топлива. Но этот способ не достаточно хорош, так как занимает много времени и трудоёмок. Лично я ориентируюсь по положению клапанов. В момент сжатия клапана становятся неподвижно до достижения поршнем ВМТ, и после прохождения ВМТ клапана также закрыты. При втором положении поршня в ВМТ один клапан закрывается, а при прохождении ВМТ второй клапан начинает открываться. И что бы в этом убедиться, достаточно просто открыть клапанную крышку первого цилиндра.

После регулировки тнвд камаз
Как правильно выставить зажигание на камазе 740 двигатель

Видео:РЕГУЛИРОВКА КЛАПАНОВ КАМАЗ. дв.740Скачать

РЕГУЛИРОВКА КЛАПАНОВ КАМАЗ. дв.740

Установка момента впрыска (зажигания) на КАМАЗ.

Видео:Как настроить угол зажигания чтоб снять максимальную мощность и получить минимальный расходСкачать

Как настроить угол зажигания чтоб снять максимальную мощность и получить минимальный расход

Регулировка зажигания КАМАЗ

Моторы грузовых авто российского производства отличаются повышенной чувствительностью в отношении неправильного регулирования зазора, поэтому важное значение имеет корректное выставление максимального угла. Иначе работа двигателя становится неправильной.

Видео:выставляем впрыск подачи топлива на камазеСкачать

выставляем впрыск подачи топлива на камазе

Регулировка зажигания КАМАЗ на слух

В случае, когда неизвестно, как выставляется зажигание, может использоваться способ установки на слух.

Чтобы найти искру зажигания по такой методике, следует завести двигатель, после чего он прогревается. Затем следуют такие действия:

Видео:Камаз. правильная установка зажигания.Скачать

Камаз. правильная установка зажигания.

Регулировка зажигания КАМАЗ по лампочке

В случае, когда Вам неизвестно, как установить зажигание, и одновременно с этим в автомобиле нет усилителя искры, возможна регулировка зажигания КАМАЗ по лампочке. Чтобы установить зажигание этим способом, нужно прежде всего установить цилиндровый поршень в позиции ВМТ. Для установки зажигания таким методом может использоваться любая двенадцативольтная лампа для распределителя и автомобильного кузова.

После включения зажигания нужно осуществлять разностороннее вращение трамблера до момента начала горения лампы. Когда данный момент наступит, требуется прекратить вращение трамблера, закрепив последний. Если мотор демонстрирует хорошую работу при наличии значительных несовпадений отметок, можно подозревать неправильную сборку двигателя или растяжение цепи ГРМ.

Источник

Видео:#метки #шестерней коленвала паразитки и распредвала на #камазе.Скачать

#метки #шестерней коленвала паразитки и распредвала на #камазе.

Как выставить зажигание на КамАЗе – Правильная регулировка зажигания

Большинство грузовых машин Камского производства укомплектованы дизельными моторами, которые не могут обеспечить появление электроискры для воспламенения топливовоздушной смеси в цилиндрах. Автоматическое зажигание происходит не через свечи, а через топливное сжатие и нагрев. Поэтому считается, что установка зажигания на КамАЗе, отвечающая за запуск двигателя, его дальнейшую работу в оптимальном режиме, — это регулировка и выставление поршня в такое положение, при котором обеспечивается впрыск горючего в цилиндры.

Как правильно выставить зажигание на камазе 740 двигатель

Видео:Люфт привода ТНВД КАМАЗ 740Скачать

Люфт привода ТНВД КАМАЗ 740

Что такое момент впрыска?

На дизельных автомобилях корректнее называть зажигание моментом впрыска. Он представляет собой начало подачи горючего при подходе поршня к верхней мертвой точке (клапаны впуска и выпуска закрыты). В рабочей камере создается максимальное давление, в этот момент осуществляется подача топлива.

Как выставить зажигание на КамАЗе? Казалось бы, стоит его один раз откорректировать на заводе при выпуске авто и не беспокоиться по этому поводу. Однако не все так просто. Дело в том, что каждый силовой агрегат имеет конкретный момент впрыска, в связи с особенностями комплектующих элементов мотора. Кроме того, на данный показатель влияют качество и тип топлива.

Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель

Видео:Камаз. Зажигание тнвдСкачать

Камаз. Зажигание тнвд

Правильно ли отрегулирован угол впрыска

Проверять правильность настройки зажигания необходимо путем включения и выключения двигателя. Если присутствуют признаки некорректной работы двигателя, необходимо повторять описанные действия до получения желаемого результата. На правильность установки указывает отсутствие посторонних шумов и скорость завода мотора. Убедиться в корректной работе можно использовав холостой ход. Скорость вращения должна быть 600 оборотов за минуту. Не забывайте о технике безопасности во время проведения работы. Убедитесь, что система подачи горючего выключенная и вы зафиксировали автомобиль.

Как правильно выставить зажигание на камазе 740 двигатель

Что может быть лучше для вас и вашего автомобиля?! А увеличение потребления горючего вашим грузовиком почувствуется быстро, в момент вашего скорого визита на заправку и отплаты по чеку. Следите за здоровьем вашего железного “друга”!

Видео:Установка ТНВД КАМАЗ 740Скачать

Установка ТНВД КАМАЗ 740

Настройка

На любой автомобильной силовой установке предусмотрены метки (градусы), предназначенные как раз для выставления зажигания. Если систему отрегулировать строго по меткам, мотор будет работать в оптимальном режиме, при условии, что ТНВД, двигатель и топливо соответствуют эталонным характеристикам по ГОСТУ. По большому счету, указатели являются своеобразным ориентиром, позволяющим понять, как выставить зажигание на КамАЗе.

На рассматриваемом автомобиле насос высокого давления для топлива ставится на шпонку сбоку коробки, а муфта ТНВД может фиксироваться в двух положениях с разницей в 180 градусов. Как правило, если прижимной винт привода располагается в верхней части, значит, метки ТНВД и муфты должны размещаться напротив.

Как правильно выставить зажигание на камазе 740 двигатель

Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель

Видео:ВЫСТАВЛЯЕМ МОМЕНТ ВПРЫСКА НА КАМАЗЕСкачать

ВЫСТАВЛЯЕМ МОМЕНТ ВПРЫСКА НА КАМАЗЕ

Особенности

После того как все детали выставлены по меткам, необходимо затянуть фиксирующие элементы и завести мотор. Автомобиль должен запуститься без проблем с первого раза. Если грузовик не заводится или из системы выхлопа идет белый дым, значит, расстановка выполнена с нарушением в 180 градусов. Потребуется открутить требуемые детали и развернуть их на 180°, повторно запустить двигатель.

При отсутствии меток или наличии лишних рисок желательно выставлять элементы примерно посредине регулировочных значков. Чтобы понимать, как правильно выставить зажигание на КамАЗе, необходимо учитывать признаки позднего и раннего впрыска.

Видео:МЕТКИ ШЕСТЕРНЕЙ КАМАЗ 😅😂🤣🤘🔥Скачать

МЕТКИ ШЕСТЕРНЕЙ КАМАЗ 😅😂🤣🤘🔥

Ранний момент впрыска

При раннем зажигании поршень не успевает дойти до верхней точки, а горючее уже начинает поступать в рабочую камеру. Основные признаки этого момента:

Как правильно выставить зажигание на камазе 740 двигатель

Видео:Для А. Денисова. Метки ГРМ с применением демпфера вала тнвд. Виктор Илюшкин.Скачать

Для А. Денисова. Метки ГРМ с применением демпфера вала тнвд. Виктор Илюшкин.

Различные виды зажигания

Процесс работы всего автомобиля КАМАЗ заметно зависит от момента впрыска. Если в машине начало осуществляться раннее зажигание, то поршень не способен добраться до высшего положения до поступления топлива в полость рабочей камеры. К признакам такого явления относятся:

Во время позднего зажигания поршень двигается вниз от своей верхней точки, а топливо одновременно начинает движение. Искра отстает от всего процесса и завершает его. Признаки позднего запуска следующие:

Стандартные параметры, выставленные на производстве, чаще всего определяют запоздалый момент впрыска. Для качественного функционирования автотранспортного средства требуется сдвинуть момент появления искры на более раннюю стадию. Процедура следующая:

Для настройки раннего зажигания привод надо повернуть направо, а для калибровки более позднего — в обратном порядке. Отладку важно вести с миллиметровым шагом. Болты необходимо затягивать по мере проведения работ. После того, как зажигание выставлено, нужно завести двигатель и проверить настройки. Если выявленная мощность не удовлетворяет потребности водителя, то мероприятия по настройке продолжаются.

Читать далее: Герметик для фар автомобиля — виды герметиков и их применение

Позднее зажигание: признаки

При позднем моменте впрыска поршень уходит вниз от верхней мертвой точки, а топливо только начинает подаваться, зажигание идет вдогонку. Признаки проблемы:

Как правильно выставить зажигание на камазе 740 двигатель

Понятие зажигание КамАЗа

Легковые автомобили, обладающие бензиновым двигателем, начинают свое движение за счет появления электроискры в свечах. Большинство тяжелых автомобилей обладают дизельными моторами. Для машин с дизельным двигателем система зажигания осуществляется путем создания давления (сжатия) и нагрева горючего вещества. Для грузовых машин автомобилисты «момент впрыска» называют привычным для них понятием «зажигание», пришедшее от обладателей машин с бензиновым двигателем, у которых в момент запуска мотора зажигается искра в свече.

Как правильно выставить зажигание на КамАЗе «Евро»?

Заводские настройки преимущественно предполагают слегка поздний момент впрыска. Если необходимо откорректировать узел в сторону раннего зажигания, выполняют следующие манипуляции:

Как правильно выставить зажигание на камазе 740 двигатель

Производить регулировку следует буквально по миллиметру, с обязательной затяжкой болтов.

Зная, как выставить зажигание на КамАЗе, после его настройки следует запустить мотор и проверить. Если работа силового агрегата не устраивает владельца, манипуляции с настройкой продолжают до тех пор, пока при резкой активации педали газа не появится небольшой звон. После очередной небольшой сдвижки он исчезнет, что и будет свидетельствовать о достижении требуемого момента зажигания. Правильно выставленная точка впрыска позволит добиться лучшей тяги, экономии горючего, что немаловажно при эксплуатации любой техники.

Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель Как правильно выставить зажигание на камазе 740 двигатель

Установка зажигания КамАЗ Евро-3 тнвд бош

Как правильно выставить зажигание на камазе 740 двигатель

Основное отличие КамАЗ Евро-3 от КамАЗ Евро-2 заключается в наличии замка зажигания. Замок зажигания активирует бортовую сеть к аккумулятору и генератору и отключается после запуска мотора. Имеет три позиции:

Первая позиция показывает на нерабочее состояние устройств автомобиля отключен, при переключении в позицию 1 появляется возможность включить некоторые механизмы (аудиосистема, оптика), которые включены в систему зажигания, когда выключен приводящий двигатель. Конечное положение отвечает за запуск двигателя.

Замок зажигания может выполнять противоугонную функцию, в период выключенного мотора – блокирует руль.

КамАЗ-740: как выставить зажигание?

Выставление момента впрыска осуществляется одновременно с монтажом ТНВД. Этапы работ приведены ниже:

Теперь рассмотрим, как выставить зажигание на КамАЗе «Евро-2» на завершающей стадии. После затяжки болтов муфты привода ТНВД стопор поднимают вверх, проворачивают на 90 градусов, опускают в посадочный паз. В нижней части кожуха монтируется щиток защиты от грязи. Кабина автомобиля опускается, фиксаторы ставятся в верхнюю позицию.

Как правильно выставить зажигание на камазе 740 двигатель

В завершение

Невзирая на то что дизельный силовой агрегат имеет несложную и понятную конструкцию, элементы его топливной системы причисляются к высокоточным приборам. В связи с этим установка топливного насоса высокого давления требует особого внимания и оптимального определения угла момента впрыска солярки через форсунку в рабочий цилиндр на этапе сжатия. Даже погрешность всего в один градус может привести к выходу двигателя из строя, что потребует проведения внеочередного капитального ремонта. В различных сферах популярны надежные грузовые автомобили КамАЗ «Евро». Как выставить зажигание на разных модификациях, рассмотрено выше. Зная особенности этой процедуры, отрегулировать момент впрыска горючего вполне реально своими силами с минимальными затратами времени и оборудования.

Система зажигания

К самому устройству системы запуска есть ряд требований, необходимых для нормальной работы автомобиля. К ним относятся:

Зажигание может осуществлять следующими способами:

Процессы разные, но сама конструкция имеет множество похожих деталей. Например, свечи, аккумулятор, выключатель, устройства для распределения и накопления зарядов, а также 1703 ремень КАМАЗ.

Читать далее: Характеристика установка и регулировка гидроусилителя руля ГУР на УАЗ Хантер и Патриот

Источник

Поделиться или сохранить к себе:
Технологии | AltArena.ru
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности и условия Пользовательского соглашения.
