Видео:Установка распредвала, цепи ГРМ, зажигания, по меткам, ВАЗ КлассикаСкачать

Установка распредвала, цепи ГРМ, зажигания, по меткам, ВАЗ Классика

Метки грм ваз 21213 карбюратор

Имеется стандартная 21213 НИВА, мотор которой имеет тракторную тягу на низах и отсутствие тяги на оборотах больше 3000. Замена цепи, всех звездочек, распредвала с постелью проблемы не решила. Перестановка цепи на зуб вперед-назад, тоже. Было замечено, что метка на звездочке распредвала никак не устанавливается строго напротив выступа, можно поставить на пол зуба вперед или назад. Решено было проверить фазы газораспределения. Приспособа для регулировки клапанов с индикатором приветствуется, но совсем не обязательна. Тем не менее, она у меня есть. Зазоры в клапанном механизме должны быть нормально отрегулированы!

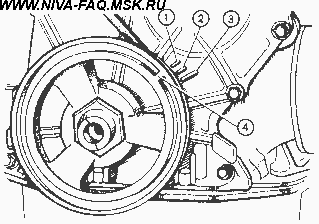

При замене нижней звезды проверено совпадение меток на маленькой звезде и шкиве. Они соответствуют ВМТ.

Как установить метки на двигатели ваз 21213

Например, у нас получилось 15 град.

Путем несложных подсчетов (в уме) находим точку перекрытия клапанов (15 + 12,5 )/2 = 13,75 градусов. Эта точка, находящаяся в ВМТ, считается оптимальной. В нашем примере точка перекрытия ушла на 1,5 град после ВМТ. Можно свериться с круговой диаграммой фаз газораспределения и сравнить полученный результат:

Как установить метки на двигатели ваз 21213

На моей машине метка, с новыми звездочками и цепью, оказалась смещенной вперед на 5(!) градусов. Отсюда и получался трактор. Возможно, ВАЗ специально ставит эту метку со смещением, чтобы увеличить момент на низах, а может при сборке используют звездочки от жигулей. У НИВ блок немного выше, поэтому и происходит смещение метки. Не знаю. Чтобы исправить ситуацию, была куплена и установлена разрезная (регулируемая) звездочка:

Как установить метки на двигатели ваз 21213

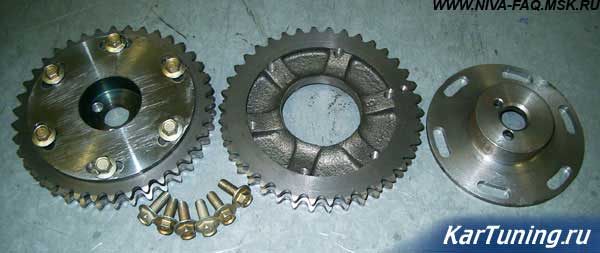

С ее помощью можно плавно регулировать положение распредвала относительно коленвала + – 1 зуб.

Если настроить так, что точка перекрытия не доходит до ВМТ, получим более раннее открытие впуска, увеличение мощности на больших оборотах и падение тяги на малых, и наоборот, точка перекрытия после ВМТ – имеем тракторную тягу на малых оборотах, и тупизм на больших.
Точных рекомендаций типа «на скоко градусов крутить?» вам никто не даст. Все зависит от состояния мотора и личных ощущений. Однако не стоит уходить от точки нулевого перекрытия больше чем ползуба. Надо помнить, что при больших углах поршни могут встретится с клапанами.
Я себе сделал так, что точка перекрытия смещена на 2,5 град до ВМТ, получил хороший подхват после 3000 об/мин, на малых тяга почти не изменилась. После всех манипуляций необходимо заново установить момент зажигания, и, возможно, придется подстроить холостой ход.

Как установить метки на двигатели ваз 21213

Доброго времени суток!
Так как мотор не заводится и мне больше не на что грешить, решил проверить метки ГРМ и клапана, хотя «мастер», который мне растачивал и собирал двигатель, клялся что все правильно собрал.
В общем начал разборку, снял клапанную крышку, прокрутил коленвал и все таки оказалось, что тот самый «мастер» каким то образом выставил метку на распредвале не в ВМТ, а в НМТ. Теперь то мне стало понятно почему машина не заводилась) Ну а дальше все расскажу в качестве мануала…

И так что нам понадобится для всей этой процедуры:
1.Спец. ключ для проворачивания коленвала (лично у меня его не было, поэтому я просто провернул ключом на 24)

Как установить метки на двигатели ваз 21213

2.Ключи на 10, 13 и 17
3.Лом
4.Отвертка
5.Щуп на 0.15 для регулировки клапанов (причем лучше брать специальный широкий, а не набор узких)

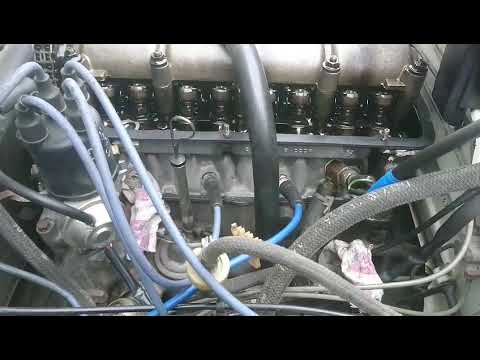

Для начала снимаем клапанную крышку открутив все гайки на 10.

Как установить метки на двигатели ваз 21213

Затем прокручиваем коленвал до ВМТ так, что бы метка на шкиве совпала с длинной меткой на блоке.

Как установить метки на двигатели ваз 21213

При совмещении этих двух меток так же должны совпасть метка на звезде с отливом на постели распредвала (если метка оказалась снизу, то прокрутите коленвал на 360*)

Как установить метки на двигатели ваз 21213

Если метки не совпадают, как это было у меня, делаем следующее:
1.Прокручиваем коленвал настолько, чтобы метки на звезде и отлив совпали.
2.С левой стороны блока сначала остабляем натяжитель ключом на 13, а затем 2 открутив гайки на 10 вытаскиваем сам натяжитель.

Как установить метки на двигатели ваз 21213

Как установить метки на двигатели ваз 21213

3.Выкручиваем болт крепления звезды к распредвалу ключом на 17 (главное не уронить болт в двигатель)

Как установить метки на двигатели ваз 21213

4.Снимаем звезду и придерживая рукой цепь вынимаем звезду из цепи.
5.Придерживая цепь рукой, начинаем прокручивать коленвал до того момента, пока метка на шкиве и длинная метка на блоке не совпадут.
6.Затем вставляем в цепь звезду и устанавливаем на место натяжитель цепи, закрутив только гайки на 10.
7. С внутренней стороны цепи начинаем давить ломом через цепь на башмак (башмак на фото ниже, это то, во что упирается натяжитель), что бы натянуть цепь и одновременно пытаемся одеть звезду на вал.

Как установить метки на двигатели ваз 21213

Как установить метки на двигатели ваз 21213

8.После того как одели звезду, прикручиваем ее, и закручиваем ключом на 13 натяжитель.
На этом процедура выставления меток ГРМ завершена.
Теперь не прокручивая коленвал оставляя в положении соответствия всех меток, начинаем регулировать клапана.
Сначала регулируем 6 и 8 клапан (клапана считаются от радиатора)
Затем отрегулировав их, проворачиваем коленвал на 180* и регулируем 4 и 7
Затем повернув коленвал еще на 180* (в общем уже 360*) регулируем 1 и 3
Далее проворачиваем еще на 180* (в общем уже 540*) и регулируем 2 и 5

Регулировка производится следующим образом:
Ослабляем ключом на 17 нижнюю гайку, затем вставляем щуп и ключом на 13 крутя верхнюю гайку регулируем зазор (закручиваем-увеличиваем, выкручиваем-уменьшаем). Щуп должен проходить не туго, но совсем м небольшим сопротивлением.

Как установить метки на двигатели ваз 21213

Отрегулировав клапана возвращаем коленвал и распредвал в положение совпадения всех меток (4-й цилиндр в ВМТ) и теперь выставляем зажигание.
В этом положении коленвала и распредвала бегунок на трамблере должен смотреть ровно на 4 провод на крышке распределителя, либо на свечу первого цилиндра.
Если у вас не так, то откручиваем гайку на 13 у основания трамблера, поднимаем его и поворачиваем до нужного положения.
Затем все собираем в обратной последовательности

Все! На этом процедура всех регулировок закончена. Далее запускаем двигатель и у кого КСЗ выставляем угол либо на слух, либо контролькой. Так как у меня БСЗ, я этого не делал.

Всем спасибо за прочтение. Надеюсь кому-то эта информация поможет. Удачи вам!

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Видео:метки грм нива 21214Скачать

метки грм нива 21214

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Как установить метки на двигатели ваз 21213

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

К сведению. Нумерация «горшков» начинается со стороны радиатора.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Как установить метки на двигатели ваз 21213

Видео:Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам!Скачать

Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам!

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

Как установить метки на двигатели ваз 21213

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Видео:Ваз 1.3 - 1.6. Подробное выставление зажигания.Скачать

Ваз 1.3 - 1.6. Подробное выставление зажигания.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Источник

Видео:УСТАНОВКА ЗАЖИГАНИЯ НА ВАЗ 2101-2107...СОВЕТЫ НОВИЧКАМ..Скачать

УСТАНОВКА ЗАЖИГАНИЯ НА ВАЗ 2101-2107...СОВЕТЫ НОВИЧКАМ..

Автолюбители

Видео:КАРБЮРАТОРНАЯ КЛАССИКА МЕТКИ ГРМ 26 03 2021Скачать

КАРБЮРАТОРНАЯ КЛАССИКА МЕТКИ ГРМ 26 03 2021

все полезное находится здесь

Видео:Установка зажигания. ВАЗ 21213. Нива.Скачать

Установка зажигания. ВАЗ 21213. Нива.

Сборка двигателя Ваз-21213

Сборка двигателя
ОБЩИЕ СВЕДЕНИЯ

Проверка совпадения установочной метки на звездочке коленчатого вала с
меткой на блоке цилиндров

Как установить метки на двигатели ваз 21213Установка поршня с поршневыми кольцами
при помощи втулки для обжима колец и
центрирующие втулки головки цилиндров
(показаны стрелками)

Установка поршня с поршневыми кольцами

Как установить метки на двигатели ваз 21213Установка поршня с поршневыми кольцами
при помощи втулки для обжима колец и
центрирующие втулки головки цилиндров
(показаны стрелками)

Проверка совпадения установочной метки на звездочке распределительного
вала с меткой на корпусе подшипников

Как установить метки на двигатели ваз 212131 – метка на звездочке;

2 – метка на корпусе подшипников

Установка масляного насоса

2 – фиксатор сливной трубки;

3 – сливная трубка маслоотделителя
Метки на крышках коренных подшипников

Как установить метки на двигатели ваз 21213Cчет опор ведется от передней части
двигателя.

Порядок затягивания болтов головки цилиндровКак установить метки на двигатели ваз 21213

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите на стенд чистый блок и заверните в него отсутствующие шпильки.
2. Смажьте моторным маслом вкладыши подшипников и упорные полукольца
коленчатого вала, а также поршни и сальники. При сборке двигателя после ремонта
устанавливайте новые сальники коленчатого вала.
3. Уложите в гнездо среднего подшипника и в его крышку вкладыши без канавки на
внутренней поверхности. В остальные гнезда блока цилиндров уложите вкладыши с
канавкой, а в соответствующие крышки – вкладыши без канавки.

Как установить метки на двигатели ваз 212134. Уложите в коренные подшипники коленчатый
вал и вставьте в гнезда задней опоры два
упорных полукольца.

Предупреждение
Полукольца должны быть обращены канавками в сторону упорных поверхностей
коленчатого вала (со стороны канавок на поверхность полукольца нанесен
антифрикционный слой).

С передней стороны задней опоры ставьте сталеалюминиевое полукольцо, а с
задней стороны – металлокерамическое (желтого цвета).

5. Установите крышки коренных подшипников в соответствии с метками, которые
нанесены на их наружной поверхности (см. рис. Метки на крышках коренных
подшипников). Затяните болты крепления крышек.

Как установить метки на двигатели ваз 212136. Проверьте осевой свободный ход
коленчатого вала. Для этого установите
индикатор на магнитной подставке и вставьте
концы двух отверток, как показано на рисунке.
7. Перемещая вал отвертками замерьте индикатором осевой свободный ход вала. Он
должен быть в пределах 0,06–0,26 мм.
8. Если свободный ход больше, то приведите его в норму, заменив старые полукольца
новыми или установив полукольца увеличенной толщины.

Как установить метки на двигатели ваз 212139. Наденьте на фланец коленчатого вала
прокладку держателя заднего сальника, а в
гнезда держателя вложите болты крепления
передней крышки картера сцепления.
10. Наденьте держатель с сальником на оправку 41.7853.4011, и, передвинув его с
оправки на фланец коленчатого вала, прикрепите к блоку цилиндров.

Предупреждение
Отверстие для пальца на поршне смещено от оси на 1,2 мм, поэтому при установке
поршней в цилиндры стрелка на днище поршня должна быть обращена в сторону
привода распределительного вала.

15. Установите вкладыши в шатуны и крышки шатунов.
16. Установите шатуны и крышки на шейки коленчатого вала и затяните шатунные
болты. Крышки шатунов необходимо устанавливать так, чтобы номер цилиндра на
крышке находился против номера цилиндра на нижней головке шатуна.
17. Установите на коленчатый вал звездочку.
18. Установите валик привода масляного насоса и закрепите упорным фланцем.
19. Вставьте в блок цилиндров две центрирующие втулки и установите по ним прокладку головки цилиндров.

Предупреждение
При сборке двигателя необходимо всегда устанавливать новую прокладку под
головку цилиндров. Использование бывшей в употреблении прокладки не допускается.

Перед установкой прокладки необходимо удалить все масло с сопрягаемых
поверхностей блока и головки цилиндров. Прокладка должна быть чистой и сухой.
Попадание масла на поверхность прокладки не допускается. При попадании масла –
обезжирить прокладку.

20. Поверните коленчатый вал так, чтобы поршни находились в средней части
цилиндров.
21. Установите по двум центрирующим втулкам на блоке головку цилиндров в сборе с
клапанами, выпускным коллектором и впускной трубой.
22. Затяните болты крепления головки цилиндров в определенной последовательности
(см. рис. Порядок затягивания болтов головки цилиндров).
23. Чтобы обеспечить надежное уплотнение и исключить подтяжку болтов при
техническом обслуживании автомобиля, болты крепления головки цилиндров
затягивайте в четыре приема:
– 1-й прием – затяните болты 1–10 моментом 20 Н·м (2 кгс·м);
– 2-й прием – затяните болты 1–10 моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м), а болт 11 –
моментом 31,36–39,1 Н·м (3,2–3,99 кгс·м);
– 3-й прием – доверните болты 1–10 на 90°;
– 4-й прием – снова доверните болты 1–10 на 90°;

Предупреждение
Болты крепления головки цилиндров допускается повторно применять только в том
случае, если стержень болта вытянулся не более, чем до 120 мм. Если длина болта
больше, то замените его новым.

Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов,
окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не
менее 30 мин. Удалите масло из отверстий под болты в блоке цилиндров.

24. Поверните маховик в такое положение, чтобы метка на звездочке коленчатого
вала совпала с меткой на блоке цилиндров.

Как установить метки на двигатели ваз 2121337. Установите крышку привода
распределительного вала с прокладкой и
сальником на блоке цилиндров, не затягивая
окончательно болты и гайки крепления.
38. Оправкой 41.7853.4010 отцентрируйте положение крышки относительно конца
коленчатого вала и затяните окончательно гайки и болты ее крепления.
39. Установите шкив привода генератора и насоса и закрепите его гайкой.
40. Установите масляный фильтр с прокладкой, вручную привернув его к штуцеру на
блоке цилиндров.
41. Установите маслоотделитель вентиляции картера, крышку сапуна и закрепите
фиксатор сливной трубки маслоотделителя.
42. Установите масляный насос и масляный
картер с прокладкой.
43. Установите насос охлаждающей жидкости, кронштейн генератора и генератор.
44. Наденьте ремень на шкивы и отрегулируйте его натяжение.
45. Установите на головке цилиндров подводящую трубку радиатора отопителя и
выпускной патрубок охлаждающей рубашки.
46. Прикрепите к насосу охлаждающей жидкости и выпускному коллектору отводящую
трубку радиатора отопителя.
47. Установите датчики контрольных приборов.
48. Установите шестерню привода масляного насоса и датчика-распределителя
зажигания, а затем датчик-распределитель зажигания. Заверните свечи зажигания,
установите на них ключ 67.7812.9515 и затяните динамометрическим ключом.
49. Установите топливный насос в соответствии с указаниями подраздела 2.14.3.
50. Установите карбюратор и присоедините к нему шланги. Закройте карбюратор
сверху технологической заглушкой.

Предупреждение
Не допускается крепление (или подтягивание гаек) нагретого карбюратора.

51. Установите крышку головки цилиндров с прокладкой и кронштейном
топливопровода.
52. Установите воздушный фильтр, для чего закрепите на корпусе воздушного фильтра
шланги, установите на карбюратор корпус фильтра с прокладкой, затем установите
опорную пластину и закрепите корпус гайками.
53. Установите фильтрующий элемент и закрепите крышку фильтра.
54. Подключите провода высокого напряжения к датчику-распределителю зажигания и к
свечам зажигания.
55. Залейте моторное масло в двигатель через горловину на крышке головки
цилиндров.

Источник

Видео:Метки ГРМ Нива Шиврале 21213Скачать

Метки ГРМ Нива Шиврале 21213

Замена цепи грм ваз 21213 своими руками

Видео:А СЛАБО ВЫСТАВИТЬ грм В НОЛЬ? установка распредвала, цепи и здездочки меток ГРМСкачать

А СЛАБО ВЫСТАВИТЬ грм В НОЛЬ? установка распредвала, цепи и здездочки меток ГРМ

Цепь грм — чем важна и какие проблемы несет ее износ

Ремень или цепь газораспределительного механизма (ГРМ) связывает распределительные валы и коленвал. Ременная передача имеет конкретное количество зубьев для синхронизации работы валов. Цепь — более надежный вариант, так как можно отрегулировать длину в экстренном случае. К тому же изнашивается она гораздо медленней.

Данный элемент влияет на все узлы автомобиля и его общую работоспособность. Неверная работа газораспределительного механизма может привести к сбоям в работе двигателя и даже финальному разрушению силовой установки. Обычно первичная замена детали провоцируется ее растяжением. Из-за этой деформации она начинает сильно греметь при работе двигателя (хорошо слышно на средних оборотах и переменных нагрузках)

Видео:Метки ГРМ ВАЗ(LADA) 21214 НИВАСкачать

Метки ГРМ ВАЗ(LADA) 21214 НИВА

Метки ГРМ на Нива Шевроле, в том числе инжектор, как выставить правильно +фото

Газораспределительная система любого двигателя должна работать правильно. Если в её работе возникают неполадки, это ведёт к преждевременному износу мотора и многочисленным поломкам. Для точной регулировки ГРМ используются специальные метки, в соответствии с которыми выставляются валы в двигателе. О правильном выставлении меток на автомобиле Шевроле Нива мы и расскажем в этой статье.

Для чего выставляются метки цепи ГРМ

В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная. Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала. Их работа не будет слаженной, так что двигатель может выйти из строя. Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ. Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости.

Как выставить на Шевроле Нива инжектор (с фото)

Как установить метки на двигатели ваз 21213

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

Как установить метки на двигатели ваз 21213

Натяжительные ролик извлечен, цепь можно снимать

Как установить метки на двигатели ваз 21213

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

Последствия неправильной установки и регулировки

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

Видео:Установка трамблёра с бесконтактным зажиганием ваз классика.Скачать

Установка трамблёра с бесконтактным зажиганием ваз классика.

Порядок замены цепи грм нива 21214 инжектор

Логично, что потребуется новая запчасть. Секрет выбора — в проверке качества. Нужно положить ее на ладонь плашмя и посмотреть на провисание. Если оно составляет больше 1 см, то нужно искать другую деталь. Дополнительно докупается натяжитель, набор прокладок и сальников, успокоители. Далее после открывается капот, отключается аккумулятор и меняется деталь по следующему порядку:

Остается проверить правильность сборки. Требуется запустить двигатель и послушать. Если будет присутствовать скрежет, то процедуру придется повторить. Сам звук должен быть стандартным (шуршащим).

Ремонт инжекторного двигателя, порядок сборки и разборки головки двигателя нива 2121, этапы снятия и установки клапанов нива 2131, инструкции по замене распредвала нива 2131, ваз 2121. Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный двигатель, карбюраторный двигатель. Устройство карбюраторной и инжекторной системы питания нива 2131.

Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров). Проворачиваем коленчатый вал до момента совпадения метки (лунки) на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала. Снимаем шкив коленчатого вала (см. Замена переднего сальника коленчатого вала). Отсоединяем звездочку распределительного вала с цепью от распределительного вала (см. Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя нива 2121). Снимаем цепь со звездочки. Для наглядности операции по снятию цепи показываем на демонтированном двигателе. Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала (см. Снятие поддона картера и масляного насоса двигателя на автомобиле нива 2131). Головкой «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров.

Под одной гайкой (с левой стороны) закреплен «массовый» провод. Снимаем крышку привода распределительного вала… …и уплотнительную прокладку. Головкой «на 17» отворачиваем ось башмака гидравлического натяжителя цепи нива 2131… …и снимаем ось. Вынимаем башмак натяжителя.

Снимаем цепь со звездочек коленчатого вала и валика привода масляного насоса. Вынимаем цепь привода распределительного вала нива 2121. Съемником спрессовываем звездочку с носка коленчатого вала… …и снимаем ее.

Звездочка фиксируется на коленчатом валу сегментной шпонкой. Для снятия шпонки…

…аккуратно, стараясь не повредить шпонку и вал, зубилом выбиваем ее из паза коленчатого вала… …и снимаем шпонку. Зубилом расконтриваем болт крепления звездочки валика привода масляного насоса. Накидным ключом «на 17» отворачиваем болт крепления звездочки ваз 2121. Звездочку от проворачивания удерживаем отверткой, опирающейся через отверстие в звездочке на головку болта крепления упорного фланца валика. Снимаем шайбы… …и звездочку валика привода масляного насоса. Расположение деталей привода распределительного вала и масляного насоса.

Устанавливаем детали механизма привода ваз 2131 в обратной последовательности. Установив шпонку в паз коленчатого вала, надеваем звездочку…

…и напрессовываем ее на коленчатый вал, затягивая ключом гайку крепления шкива. Отвернув гайку, допрессовываем звездочку инструментальной головкой подходящего размера (отрезком трубы). Перед установкой цепи совмещаем метку (риска над шпоночным пазом) на звездочке коленчатого вала с меткой (выступом) на блоке цилиндров…

…а метку на звездочке распределительного вала с меткой на корпусе подшипников вала.

Установив цепь и гидравлический натяжитель, проворачиваем коленчатый вал нива 2121 по часовой стрелке на два оборота и проверяем совпадения установочных меток. Снятые детали устанавливаем в обратной последовательности.

Видео:нива 21213 замена цепи грм .выставление трамблера.Скачать

нива 21213 замена цепи грм .выставление трамблера.

Время замены цепи ГРМ нива 21214 инжектор

Конкретных рекомендаций от ВАЗ о замене цепи не существует. Профессионалы рекомендуют это делать примерно после 100 000 км. Однако проверять состояние нужно регулярно. Вполне вероятно, что проблемы могут возникнуть гораздо раньше. Самые распространенные причины замены цепи ГРМ:

Эти проблемы — главная причина поменять деталь. Разлетевшаяся при движении деталь не только отправит автомобиль на стоянку до замены. Вполне вероятно, что на ходу будут повреждены и другие элементы силовой установки. А это логично увеличит стоимость и время ремонта.

Видео:метки грм ваз 2107 инжекторСкачать

метки грм ваз 2107 инжектор

Замена цепи и звёздочек ГРМ (инжекторный двигатель)

Снимаем крышку головки блока цилиндров ( см. тут). Проворачиваем коленчатый вал до момента совпадения метки (лунки) на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала. Снимаем шкив коленчатого вала (см. тут). Отсоединяем звездочку распределительного вала с цепью от распределительного вала (см. тут). Снимаем цепь со звездочки. Для наглядности операции по снятию цепи показываем на демонтированном двигателе. Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала (см. тут).

Головкой «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров.

Под одной гайкой (с левой стороны) закреплен «массовый» провод.

Снимаем крышку привода распределительного вала…
…и уплотнительную прокладку.
Головкой «на 17» отворачиваем ось башмака гидравлического натяжителя цепи…
…и снимаем ось.
Вынимаем башмак натяжителя.

Снимаем цепь со звездочек коленчатого вала и валика привода масляного насоса.

Вынимаем цепь привода распределительного вала.
Съемником спрессовываем звездочку с носка коленчатого вала…
…и снимаем ее.

Звездочка фиксируется на коленчатом валу сегментной шпонкой. Для снятия шпонки…

…аккуратно, стараясь не повредить шпонку и вал, зубилом выбиваем ее из паза коленчатого вала…
…и снимаем шпонку.
Зубилом расконтриваем болт крепления звездочки валика привода масляного насоса.
Накидным ключом «на 17» отворачиваем болт крепления звездочки. Звездочку от проворачивания удерживаем отверткой, опирающейся через отверстие в звездочке на головку болта крепления упорного фланца валика.
Снимаем шайбы…
…и звездочку валика привода масляного насоса.
Расположение деталей привода распределительного вала и масляного насоса.

Устанавливаем детали механизма привода в обратной последовательности. Установив шпонку в паз коленчатого вала, надеваем звездочку…

…и напрессовываем ее на коленчатый вал, затягивая ключом гайку крепления шкива.
Отвернув гайку, допрессовываем звездочку инструментальной головкой подходящего размера (отрезком трубы).
Перед установкой цепи совмещаем метку (риска над шпоночным пазом) на звездочке коленчатого вала с меткой (выступом) на блоке цилиндров…

…а метку на звездочке распределительного вала с меткой на корпусе подшипников вала.

Установив цепь и гидравлический натяжитель, проворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем совпадения установочных меток. Снятые детали устанавливаем в обратной последовательности.

Видео:Фальшивая метка шкива коленвала? или...для чегоСкачать

Фальшивая метка шкива коленвала? или...для чего

грм нива, основные проблемы

Чаще всего проблема с грм проявляется в следующем виде. Клиент говорит о том, что заменено масло, фильтра, свечи, провода и расходомер заодно – и несмотря на эти вложения и усилия двигатель потерял тягу. В 80% случаев требуется вмешательство в ГРМ.

Видео:Установка зажигания !!! Это так простоСкачать

Установка  зажигания  !!!  Это так  просто

ВАЗ-2131. Цепь и звёздочки распредвала (инжект.)

Снимаем крышку головки блока цилиндров (смотрите соответствующий раздел). Проворачиваем коленчатый вал до момента совпадения метки (лунки) на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала. Снимаем шкив коленчатого вала (смотрите соответствующий раздел). Отсоединяем звездочку распределительного вала с цепью от распределительного вала (смотрите соответствующий раздел). Снимаем цепь со звездочки. Для наглядности операции по снятию цепи показываем на демонтированном двигателе. Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала (смотрите соответствующий раздел).

Головкой «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров.

Под одной гайкой (с левой стороны) закреплен «массовый» провод.

Снимаем крышку привода распределительного вала…
…и уплотнительную прокладку.
Головкой «на 17» отворачиваем ось башмака гидравлического натяжителя цепи…
…и снимаем ось.
Вынимаем башмак натяжителя.

Снимаем цепь со звездочек коленчатого вала и валика привода масляного насоса.

Вынимаем цепь привода распределительного вала.
Съемником спрессовываем звездочку с носка коленчатого вала…
…и снимаем ее.

Звездочка фиксируется на коленчатом валу сегментной шпонкой. Для снятия шпонки…

…аккуратно, стараясь не повредить шпонку и вал, зубилом выбиваем ее из паза коленчатого вала…
…и снимаем шпонку.
Зубилом расконтриваем болт крепления звездочки валика привода масляного насоса.
Накидным ключом «на 17» отворачиваем болт крепления звездочки. Звездочку от проворачивания удерживаем отверткой, опирающейся через отверстие в звездочке на головку болта крепления упорного фланца валика.
Снимаем шайбы…
…и звездочку валика привода масляного насоса.
Расположение деталей привода распределительного вала и масляного насоса.

Устанавливаем детали механизма привода в обратной последовательности. Установив шпонку в паз коленчатого вала, надеваем звездочку…

…и напрессовываем ее на коленчатый вал, затягивая ключом гайку крепления шкива.
Отвернув гайку, допрессовываем звездочку инструментальной головкой подходящего размера (отрезком трубы).
Перед установкой цепи совмещаем метку (риска над шпоночным пазом) на звездочке коленчатого вала с меткой (выступом) на блоке цилиндров…

…а метку на звездочке распределительного вала с меткой на корпусе подшипников вала. Установив цепь и гидравлический натяжитель, проворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем совпадения установочных меток. Снятые детали устанавливаем в обратной последовательности.

Источник

💡 Видео

Замена цепи ГРМ нива 21213(LADA,классика,ваз 2101,2106,2107)Скачать

Замена цепи ГРМ нива 21213(LADA,классика,ваз 2101,2106,2107)

ТВОЙ МОТОР СКАЖЕТ СПАСИБО! Самая правильная и точная настройка ФАЗ ГРМ с разрезной шестернейСкачать

ТВОЙ МОТОР СКАЖЕТ СПАСИБО! Самая правильная и точная настройка ФАЗ ГРМ с разрезной шестерней

Как самому выставить зажигание на ВАЗ Классике.Скачать

Как самому выставить зажигание на ВАЗ Классике.

Как выставить зажигание на ВАЗ 2101, ВАЗ 2106, ВАЗ 2107 классика - Желтая Копейка - Часть 14Скачать

Как выставить зажигание на ВАЗ 2101, ВАЗ 2106, ВАЗ 2107 классика - Желтая Копейка - Часть 14

Как Заменить Цепь ГРМ в ВАЗ и НепредвиденноеСкачать

Как Заменить Цепь ГРМ в ВАЗ и Непредвиденное
Поделиться или сохранить к себе:
Технологии | AltArena.ru
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности и условия Пользовательского соглашения.
