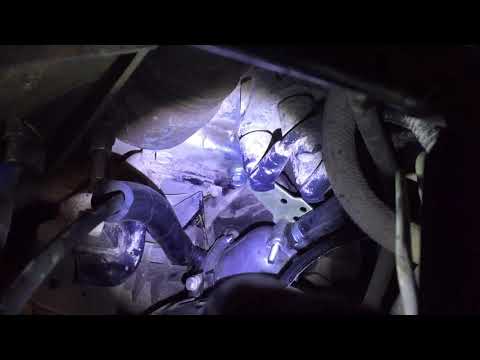

Видео:Подогрев двигателя Лада 4*4 (Нива)Скачать

Описание и установка подогревателя Старт

Зимний период доставляет большое количество проблем автовладельцам, среди которых и затрудненный пуск остывшего за время простоя мотора. Помочь справиться с такой неприятностью могут предпусковые подогреватели.

Наибольшее распространение получили такие устройства, работающие от сети 220 В (благодаря высокой мощности они обеспечивают быстрый прогрев), и предназначенные для врезки в систему охлаждения.

Видео:Подогрев в блок на Ниву (ВАЗ 2121)Скачать

Подогреватели «Старт»

Чаще всего автовладельцы отдают предпочтение приборам российского производства, среди которых и подогреватели «Старт», выпускаемых в г. Тюмень.

Такие решения обусловлены тем, что продукция обладает достаточно хорошим качеством, с поставленными задачами вполне справляется, стоят устройства – недорого, а установить их на авто не составляет труда.

Линейка подогревателей достаточно обширна. В нее входят модели с разной мощностью, обеспечивающую как принудительную, так и самотечную циркуляцию охлаждающей жидкости по системе в процессе работы.

В целом, принцип работы предпусковых подогревателей очень прост. Имеется корпус с выводами для подсоединения в патрубки системы охлаждения. Внутри этого корпуса помещены нагревательные элементы – ТЭНы.

По сути, работа подогревателя не отличается от обычного кипятильника. Единственное, в устройствах с помпой дополнительно имеется электромотор с крыльчаткой, который принудительно обеспечивает движение жидкости. В самотечных же приборах циркуляция осуществляется за счет перепада температуры.

Видео:Предпусковой нагреватель Старт-М для нивыСкачать

Модели, их особенности

Линейка предпусковых подогревателей «Старт» включает в себя такие серии:

«Старт»

Классические горизонтальные подогреватели резервуарного типа, обладающие большой мощностью (2,5 и 3,0 кВт). Движение жидкости в них – самотечное. Предназначены для установки на грузовые автомобили;

«Старт-Турбо»

Единственная серия резервуарных подогревателей, оснащенных центробежным насосом, обеспечивающим принудительную циркуляцию. Монтируются на авто они в вертикальном положении, выводы для подключения к системе расположены перпендикулярно. Серя включает в себя три комплекта – «Универсал №1» (мощностью 1,0 кВт, 1,5 кВт и 2,5 кВт.

В наборе имеются комплектующие для последовательного способа монтажа), «Универсал №2» (подогреватели той же мощности, но в наборе имеются самые разные элементы для установки, что позволяет сделать врезку разными способами) и «Универсал №3» (комплектность набора та же, что и комплекта №1, но отличается само устройство – его мощность 3 кВт). Эти приборы подходят для использования как на легковых, так и грузовых авто;

«Старт-Классик»

Вертикальные самотечные подогреватели резервуарного типа. Выпускаются модели с двумя мощностями – 1,5 и 2,0 кВт. Предназначены они для использования на двигателях легковых авто;

«Старт М»

Самотечные резервуарные устройства, имеющие горизонтальную конструкцию. Мощность приборов составляет 1,5 и 2,0 кВт. Предназначены они для среднеразмерных грузовых авто ГАЗ и ЗиЛ, но часто используется владельцами легковых авто. Одна из моделей оснащена бамперным разъемом;

«Старт М1» и «Старт М2»

Маломощные подогреватели проточного типа. Модели М1(мощностью 0,6 кВт) предназначены для установки на двигатели ВАЗ (в конструкции системы охлаждения которых используется укороченная подводящая труба). А подогреватели М2 рассчитаны на использование с моторами автомобилей ГАЗ. Мощность их составляет 0,7 кВт;

«Старт МП»

Серия маломощных проточных подогревателей (0,7 кВт). Включает в себя три модели, отличающиеся между собой диаметрами выводов для подключения (26 мм, 32 мм и 39 мм). Эта серия подходит для использования на легковых авто, грузовиках и любом другом транспорте, имеющим жидкостную систему охлаждения (к примеру, снегоходы);

Каждая модель подогревателя комплектуется всем необходимым (переходники, тройники, кронштейны для крепления, хомуты, резиновые трубки) для проведения монтажных работ. Также есть варианты, когда устройства идут в продажу без каких-либо дополнительных комплектующих в наборе.

Для поддержания температурного режима, в конструкции подогревателей используется термовыключатели, что исключает вероятность перегрева ТЭНа и выход его из строя.

Видео:Подогреватели двигателя 220в, какой выбрать пример установки.Скачать

Способы установки

Способ монтажа устройства может быть самым разным, поэтому следует перед началом установки тщательно изучить инструкцию. У многих моделей при врезке необходимо строго соблюдать размещение прибора относительно двигателя. В противном случае циркуляция жидкости (особенно в самотечных моделях) может быть нарушена и прибор полноценно выполнять свои функции не сможет.

Рассмотрим самые распространенные методы установки предпусковых подогревателей на авто. Поскольку модель «Старт» конструктивно и внешне идентичная с версиями «Старт М» (разница только в размерах и мощности), то рассмотрим, монтаж на примере последних (им чаще отдают предпочтения автовладельцы).

Установка подогревателя двигателя «Старт М» согласно инструкции осуществляется по параллельной схеме. Особенность этой схемы заключается в том, что подача антифриза для разогрева ведется с блока цилиндров.

Для этого вместо сливной пробки на блоке устанавливается специальный штуцер-переходник. В некоторых случаях для подачи может использоваться заглушка на блоке (в некоторых комплектах с подогревателем идет идентичная заглушка, но с отверстием под штуцер). Слив же разогретой жидкости делается в верхний патрубок, ведущий от радиатора к двигателю.

При этом следует соблюдать определенные правила, чтобы подогреватель нормально функционировал после установки:

Подогреватели «Старт Турбо», поскольку в их конструкции имеется помпа, не требуют таких жестких условий установки, поскольку циркуляция жидкости – принудительна.

Способ установки его подбирается в зависимости от приобретенного комплекта. Так, набор «Универсальный №1» предназначен для монтажа по последовательной схеме.

Такой метод подразумевает, что устройство врезается только в один патрубок – подачи или отвода ОЖ к радиатору печки. То есть, для монтажа достаточно разрезать требуемую трубку, в этот разрез установить подогреватель и места соединений закрепить хомутами. После этого нужно вертикально прикрепить прибор при помощи кронштейна к двигателю.

А вот в наборе «Универсальный №2» имеются все необходимые элементы для врезки в систему как последовательным, так и параллельным способами. Что касается второго метода, то некоторые слив разогретого антифриза делают не в верхний патрубок радиатора, а подающую на печку трубку.

Что касается подогревателя «Старт Классик», то установка его не отличается от монтажа модели «Старт М» с одной лишь разницей – прибор должен располагаться вертикально (можно с небольшим углом наклона).

Все остальные модели – М1, М2, МП, то поскольку они проточные, монтаж их осуществляется только по последовательной схеме и врезаются они в патрубки ведущие от радиатора.

Источник

Видео:эл.подогрев двигателя НИВА,"старт М-1"Скачать

Как установить подогреватели двигателя старт на ниву

Старт-Классик – предназначен для предпускового подогрева охлаждающей жидкости двигателей внутреннего сгорания транспортных средств и агрегатов в холодный период года.

Принцип работы электроподогревателя:

Охлаждающая жидкость (тосол, антифриз) нагревается в корпусе подогревателя. Вследствие меньшей плотности нагретая жидкость начинает направленно циркулировать и поступать в рубашку охлаждения двигателя. Место нагретой жидкости занимает более холодная. Так устанавливается естественная термосифонная циркуляция охлаждающей жидкости. Терморегулятор автоматически поддерживает температуру охлаждающей жидкости в заданных пределах и позволяет использовать подогреватель не только для разогрева холодного двигателя, но и для поддержания в разогретом состоянии в холодное время года и постоянной готовности к движению. Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).

Установка и техническое обслуживание:

Электроподгреватель встраивается в систему охлаждения двигателя автомобилей отечественного и зарубежного производства(способ монтажа наружный), источник питания от электросети напряжением 220 В. Монтаж электроподогревателя рекомендуется производить на станции технического обслуживания автомобилей. Благодаря простой конструкции электроподгреватели не требуют частого технического обслуживания.

Технические данные электроподогревателя:

Рекомендации по установке:

Фотопример установки:

ДОСТОИНСТВА:

С этим товаром также заказывают:

Розетка с таймером суточная механическая с защитным корпусом. Цикличность работы ограничена 24 часами.

Она позволяет:

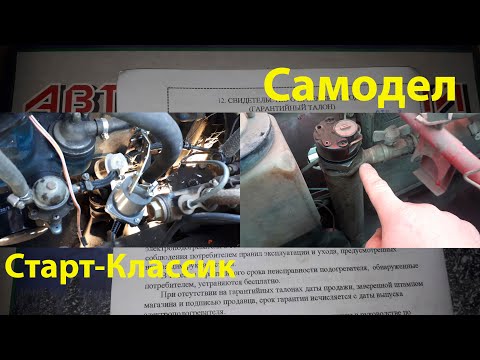

Видео:Подогрев «Старт-Классик» на Ниву 2140Скачать

Инструкция по применению:

Установка времени.

Вращайте циферблат по часовой стрелке, пока стрелка не укажет на текущее время. Часы отмечены по краю диска в 24-х часовом формате. Каждое деление между цифрами соответствует 15 минутам.

Установка таймера.

Таймер устанавливается нажатием черных (синих) сегментов, расположенных вокруг циферблата. Каждый сегмент составляет 15 минут.

Пример:

Один сегмент нажат на цифре 16. Таймер включит нужный
электроприбор в 16:00 и выключит в 16:15.

На период 24-х часов можно устанавливать до 96 программ таймера. Чтобы поставить сегмент в режим «включено», нажмите на выбранный сегмент шариковой ручкой, отверткой или подобным предметом, а чтобы выключить – отожмите.

Эксплуатация.

Установив нужные программы, включите розетку с таймером в сеть. Подключите электроподогреватель, который будет контролироваться розеткой.

Примечание.

Таймер не будет работать, если электроподогреватель выключен. Убедитесь, что на циферблате таймера время установлено правильно.

Источник

Видео:КАК ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ УБИВАЕТ ВАШ ДВИГАТЕЛЬСкачать

Установка подогревателя на автомобиль ВАЗ

Зима является испытанием для любого автовладельца. Причем многих досаждает не сколько ухудшение дорожной ситуации (снег, гололед), а сложность запуска остывшей силовой установки. Конечно, такой проблемы нет у тех, чьи авто «зимуют» в отапливаемых гаражах, но таких сравнительно немного. У большинства автовладельцев машины простаивают ночи под открытым небом или в обычном гараже (в лучшем случае).

И все же есть способы облегчить участь владельцев авто. Одним из самых оптимальных сейчас методов является установка подогревателя на ВАЗ или любой другой автомобиль.

Видео:Установить подогревателйь двигателя, 220V легкий запуск в любой мороз. ВАЗ 2108-2115-2172.Start autoСкачать

Предпусковой подогреватель

Проблема затрудненного пуска силовой установки в зимний период связана с несколькими факторами – вязкость масла повышается, в АКБ возрастает сопротивление, и он уже не способен выдать хорошие пусковые токи. В результате при попытке запуска стартер «лениво» крутит коленчатый вал, причем скорости вращения явно недостаточно, чтобы запустить двигатель. И только после пары попыток, когда масло немного перемешается, а аккумулятор «разогреется», мотор все же удается запустить, но случается это далеко не всегда.

Отметим, что на шансы успешного запуска при морозе влияет также техническое состояние силовой установки и степень его износа. Так, вероятность завести ВАЗ классического семейства (2101, 2106), выпущенного 30-40 лет назад, значительно ниже, чем сравнительно нового авто. Но установка подогревателя на ВАЗ-2101 эти шансы повышает, причем значительно.

Как отмечено, сложность пуска силового агрегата во многом связана с застыванием рабочих жидкостей. Но если их перед запуском разогреть, то сопротивления, которое они создают из-за повышенной вязкости не будет, и стартеру значительно легче будет крутить коленчатый вал. Именно в предварительном подогреве мотора состоит и задача подогревателя.

Данное устройство, в принципе, является универсальным, поэтому можно запросто установить предпусковой подогреватель на ВАЗ, УАЗ или любую другую марку авто.

Видео:ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ ДВИГАТЕЛЯ СТАРТ М.ПОЛНЫЙ ОБЗОР!!!Скачать

Виды, особенности работы

Существует несколько вариантов такого оборудования, но по сути такое устройство – это обычный электрический нагревательный элемент, который обеспечивает подогрев одной из жидкостей силового агрегата.

Видов подогревателей несколько. Одни из них осуществляют нагрев антифриза, другие — масла. В случае с охлаждающей жидкостью, то путем воздействия на антифриз, удается нагреть блок цилиндров, а также элементы системы питания, что немаловажно для обеспечения нормального смесеобразования.

Но у такого устройства есть недостатки:

Но зато при использовании такого устройства практически не требуется прогрев мотора после запуска, поскольку он уже нагрет, да и из печки сразу подается теплый воздух в салон.

Что касается подогревателей, воздействующих на масло, то такое устройство разогревает только смазочный материал, блок цилиндров и система питания остаются холодными.

Поскольку объем масла – небольшой, и все оно находится в одном месте, то время на разогрев требуется немного. Но из-за того, что нагревается только смазка, после пуска потребуется время на разогрев самого мотора.

В целом, эффективность использования того или иного устройства примерно одинакова. При нагреве антифриза получаем нагретый блок цилиндров и систему питания, что обеспечивает хорошее смесеобразование (результат – отличная воспламеняемость смеси), но холодное масло (нагрузка на АКБ и стартер останется высокой). Если же греть масло, то все с точностью наоборот – стартер будет крутить легко, но сам блок и система питания останется холодными.

Также различаются подогреватели по используемому источнику питания:

Первый вариант отличается высокой мощностью, а значит и скоростью нагрева рабочей жидкости. Но для его использования авто должно находится недалеко от розетки.

Что касается автономных устройств, то нагревательный элемент работает от АКБ, то есть прогреть жидкость можно везде, хоть в поле. Но они не отличаются большой мощностью, да и в процессе работы садят аккумулятор, и если он уже на грани выработки ресурса или просто разряжен, то энергии для стартера после прогрева просто не останется.

Широкое распространение среди автовладельцев получили нагреватели антифриза, работающие от сети 220 В. В целом, это один из самых оптимальных вариантов – АКБ не садиться, мощность нагревательного элемента высокая, а после его использования водитель получает в придачу еще и горячий воздух из печки.

Сейчас производители автомобильных аксессуаров и оборудования предлагают разные модели предпусковых подогревателей. Все они по принципу работы практически идентичны, но конструктивно могут отличаться – одни состоят только из нагревательного элемента, а в других дополнительно может иметься циркуляционный насос.

Первый вариант проще по конструкции, а значит и надежнее. Циркуляция жидкости в нем происходит за счет перепада температур. Поскольку скорость движения жидкости в таком устройстве невысокая, то для нагрева проходящего через нагреватель антифриза требуется меньше затрат энергии.

У предпускового подогревателя с помпой прогрев силовой установки более равномерный за счет принудительной циркуляции, но чтобы хорошо нагреть жидкость мощность нагревательного элемента должна быть высокой. К тому же, из-за насоса вероятность поломки оборудования выше.

Видео:Установка электро подогревателя двигателя на Ниву Шевроле.Скачать

Установка оборудования на авто

Установка подогревателя на ВАЗ-2106 или любую другую модель не требует каких-либо переделок силового агрегата. Такое оборудование является внешним, и все что нужно – это правильно произвести врезку в его в систему питания.

Комплект подогревателя состоит из:

Дополнительно для монтажа также потребуются отрезки трубопроводов нужной длины, чтобы сделать врезку.

Схем установки такого устройства – несколько, самая простая из них изображена ниже.

Чтобы обеспечить равномерный прогрев, подача антифриза на устройство должна осуществляться с самой нижней точки мотора, которой является сливная пробка блока цилиндров. А вот выход уже разогретой жидкости наоборот – в верхнюю точку.

Чтобы подключить оборудование на мотор ВАЗ-2106, необходимо:

Устанавливая подогреватель даже не обязательно сливать антифриз из системы. Если предварительно подогреватель собрать (подсоединить трубопроводы к блоку, тройнику и штуцеру) и быстро провести монтажные работы, то в процессе работы вытечет 1-1,5 литра ОЖ, которые потом придется восполнить.

После установки обязательно следует проверить все места соединений на наличие подтеков и при надобности устранить, подтянув хомуты.

Установка подогревателя на ВАЗ-2107 инжектор не отличается от описанной выше.

Видео:НИВА подогрев двигателя 220 вольт 1&3Скачать

Меры безопасности

Напоследок немного о правилах безопасности при использовании такого предпускового подогревателя:

Для удобства использования устройства подключение его в розетку следует осуществлять через переходник с таймером, на котором можно задать время включения и отключения подогревателя.

Статьи в тему:

Видео:Предпусковой подогреватель ДВС ВАЗ . Правильная установка недорогого подогрева ! Pre-heater VAZСкачать

Видео — установка подогревателя двигателя

Источник

Видео:Электрический подогреватель двигателя Старт-Турбо на ЛАДА 4*4 или Нива.Скачать

Установка электроподогревателя двигателя старт м

Каждый водитель в курсе, что зима – критическое время для автомобиля. Холодный пуск мотора, когда застывшее масло просто не успевает смазывать детали, и они трутся «всухую», равносилен 100 км пробега в теплое время года. С учетом того, что в среднем за сезон работающий человек минимум 300 раз запускает авто, несложно понять, какие плачевные последствия это несет.

Выход есть – применение предпускового подогревателя двигателя Старт М, который разогревает антифриз и запускает его по системе. В процессе циркуляции теплоносителя разогреваются рабочие жидкости с одновременным нагревом салона. Чтобы правильно подобрать нужный вариант, следует рассмотреть технические особенности каждого предложения производителя.

Видео:пред пусковой подогреватель 220в КАК ПОСТАВИТЬСкачать

Особенности серии

Модельный ряд подогревателей двигателя достаточно разнообразен. В него входят серии, которые отличаются показателем мощности, методом циркуляции жидкости, потреблением топлива и электричества. В общих чертах принцип функционирования устройств достаточно простой.

Комплектация прибора предусматривает корпус с несколькими выходами для подключения шлангов охладительной системы. Внутри конструкции имеется трубчатый нагревательный элемент. При включении оборудование работает по методу кипятильника. Единственное отличие, так это в агрегатах с насосом присутствует электрический двигатель с крыльчаткой, обеспечивающий принудительную циркуляцию охлаждающей жидкости.

В версиях без помпы перемещение тосола происходит за счет разницы температур, когда холодная жидкость опускается вниз, а нагретая поднимается вверх.

ВИДЕО: Электроподогреватель «Старт-М» – обзор и комплектация.

Рейтинг лучших предпусковых подогревателей двигателя Старт

На автомобильном рынке предпусковые подогреватели данной серии представлены в нескольких вариациях. Чтобы точно определиться какой требуется Старт купить, следует изучить характеристики и предназначения предложенных вариаций.

Старт – 3 100 руб.

Емкостный нагреватель горизонтального типа имеет достаточно высокий показатель мощности 2,5-3 кВт. Охладительная жидкость циркулирует естественным способом. Используется для монтажа в грузовых авто.

Старт Турбо – 3 000-3 800 руб.

Единственная емкостная версия обогревателей, которая имеет в комплектации центробежную помпу, осуществляющую принудительную циркуляцию тосола. Устанавливается на автомобиль вертикально таким образом, чтобы выводы для присоединения к охладительной системе располагались перпендикулярно. В классификацию входит 3 основных комплектации:

Данные вариации подогревателей двигателя применяются для оснащения грузовых или легковых автомобилей.

Старт Классик – 1 800 руб.

Вертикальный тип предпусковых подогревателей с самотечной системой циркуляции ОЖ. Емкостные модификации производятся в двух вариациях – на 1,5 или 2 кВт.

Старт Классик с бамперным разъемом

Установка осуществляется в легковых автомобилях. Электроподогреватель Старт используется для предпускового разогрева моторов отечественных марок в холодное время года. Также не менее редко применяется для установки в автомобили ГАЗ и ЗИЛ.

Старт М – 2 200 руб.

Оборудование используется для легковых или средневесовых авто отечественного и зарубежного производства. Оборудование обладает конструкцией горизонтального типа и показателем мощности – 1,5 и 2 кВт. Одна из модификаций имеет в конструкции бамперный разъем.

Start М1, М2 – от 1 300 руб.

Маловольтный электронный подогреватель монтируется в такие автомобили как ГАЗ или ВАЗ. Первая вариация имеет показатель мощности в 0,6 кВт, М2 – 0,7 кВт.

Start MP – от 1 300 руб.

Это классификация маломощных жидкостных агрегатов с показателем 0,7 кВт. Устройства представляются в трех версиях, которые различаются размерными параметрами входов для подключения:

Успешно применяется для легковых, грузовых автомобилей и транспорта иного типа, который обладает жидкостной системой охлаждения. В комплектацию агрегата входят все необходимые детали для установки:

Также в ассортименте производителя имеются устройства, комплектацией которых не предусмотрено наличие каких-либо дополнительных деталей.

Чтобы предпусковой подогреватель мог поддерживать заданную температуру, его оснащают специальным термовыключателем. Также данная деталь практически полностью исключает вероятность перегрева трубчатого нагревательного элемента или его поломку.

Способы монтажа

В зависимости от вида устройства и его модели могут использоваться различные способы установки. Чтобы понять схему подключения, следует предварительно тщательно изучить инструкцию по эксплуатации. В пособии подробно расписана поэтапная работа.

Рекомендации по установке

Большинство серий при врезке предполагает определенное положение относительно мотора авто. Если не соблюсти данный нюанс будет нарушена правильная циркуляция ОЖ и устройство не сможет исправно осуществлять свои функции.

Рассмотрим метод монтажа предпускового подогревателя двигателя на примере модификации «Старт М», поскольку она считается наиболее востребованной.

В данном случае требуется соблюдать несколько рекомендаций, выполнение которых обеспечит исправное функционирование всей системы.

Приборы аналогичные версии «Старт Турбо» не требуют монтажа в самой нижней точки подкапотного пространства, поскольку они оснащены дополнительным элементом – помпой. Данная деталь обеспечивает принудительную циркуляцию жидкости. Именно поэтому здесь не имеется каких-либо строгих условий монтажа.

ВИДЕО: Рекомендации по установке комплекта Старт-Турбо

Инструкция по эксплуатации

Если розетка отключена, таймер не работает.

Преимущества и недостатки

К плюсам предпусковых подогревателей следует отнести следующие аспекты:

ВИДЕО: Зимний подогрев масла двигателя ВАЗ

Покупка
Как покупал целая история
Иду по рядам смотрю лежит тот который нужен, захожу спрашиваю «-сколько стоит?
Продавщица: «- а вам на какую машину?
Я: «-какая разница, он универсальный!»
Она:»- хамским голосом, большая разница!»
Разворачиваюсь и ухожу будет она еще мне доказывать что разница есть… Подогрев Старт-М в инструкции написано жирным шрифтом, что он универсальный и в комплекте пожизненный набор тройников, на все возможные автомобили.
Тем более особый склад ума Москвичевода плюс политеховское образование позволяет считать 95% всех запчастей универсальными, 94% при помощи болгарки, сварки и матов успешно встают на свое законое место
Решил малость приколоться на следующим продавцом.Захожу спрашиваю, опять на какую машину?
Говорю мне на Scaldia Elite (это экспортный Москвич который шел на экспорт в страны Европы, почти правду сказал)
Она удивленно переспрашивает, ну я повторяю еле сдерживая смех scaldia elite. Следующий вопрос это чья машина американская или европейская, отвечаю из Европы приехала (вполне реально из Европы Москвич пригнать 408 какой нибудь). У тетиньки глаза совсем круглые стали, а лицо покосилось. Чтоб она так не нервничала, говорю, он подходит на мою машину, знаю точно информация проверенна.
Она все равно за свое, ну вам в автосервис надо ехать что б поставили. Я ей, я всю машину сам собрал, какой автосервис нафиг! Дальше отдаю ей деньги хватаю подогрев чтоб больше не портить никому нервы и довольный ухожу.
Тролинг удался!
Хоть на коробки и написано что подходит на Москвич, но лучше это слово там не произносить, услышав о нем продавцы говорят сразу нет и не хотят дальше разговаривать (жалкие глупые людишки XD)

Характеристики:
Питание 220В
Мощность 1,5 кВ
Нагревает до 85 градусов и выключается

Установка:
Забор ОЖ должен производиться в самой низкой части двигателя, выход нагретой в самой высокой, Охлаждающая жидкость (тосол, антифриз) нагревается в корпусе подогревателя. Вследствие меньшей плотности нагретая жидкость начинает направленно циркулировать и поступать в рубашку охлаждения двигателя. Место нагретой жидкости занимает более холодная. Так устанавливается естественная термосифонная циркуляция охлаждающей жидкости.

В разделе вопрос ответ на официальном сайте нашел, что забор ож на двигателе узам должен осуществляться через штуцер который есть в комплекте, выход нагретой в разрез шланга впускного коллектора.

Краник выкрутил, на его вместо в крутил штуцер который был в комплекте, стал примерять подогрев, не как не получалось найти ему место, его попросту не хватало, в итоге было решено поставить вазовский масляный фильтр. После установки нового фильтра подогрев занимает место где раньше был стакан родного масляного фильтра. В комплекте идет металлическая пластина с уже с готовыми отверстиями, пластину согнул в форме буквы «Л» и прикрутил к нижний шпильки передней крышки двигателя.
Дальше отмерил шланг отрезал, в комплекте шланг был полтора метра, куча тройников и хомутов. Все подсоединил.

Уважаемые покупатели, во избежание ошибок при отправке автомобильного электроподогревателя «Старт-М1», в строке «Комментарий» указывайте, модель вашего автомобиля, год выпуска.

Малокиловаттный автомобильный электроподогреватель «Старт-М1» предназначен для предпускового разогрева, подогрева и поддержания в разогретом состоянии двигателей внутреннего сгорания легковых автомобилей ВАЗ 2101-07, ВАЗ 2108-15 с укороченной подводящей трубой насоса, ВАЗ 21213, 21214, 2131, ИЖ 2126 с двигателем ВАЗ 2106 при эксплуатации в зимний период.

Принцип работы электроподогревателя:

Охлаждающая жидкость (тосол, антифриз) нагревается в корпусе подогревателя. Вследствие меньшей плотности нагретая жидкость начинает направленно циркулировать по контуру системы охлаждения двигателя. Так устанавливается естественная термосифонная циркуляция охлаждающей жидкости.

Электроподгреватель «Старт-М1» устанавливается в штатные патрубки системы охлаждения малого круга двигателя автомобиля ВАЗ 2101-07, ВАЗ 2108-15 с укороченной подводящей трубой насоса, ВАЗ 21213, 21214, 2131, ИЖ 2126 с двигателем ВАЗ 2106, источник питания от электросети напряжением 220 В.

Монтаж электроподогревателя «Старт-М1» производиться самостоятельно или на станции технического обслуживания автомобилей. Благодаря простой конструкции электроподгреватель «Старт-М1» не требует частого технического обслуживания.

Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).

Технические данные автомобильного электроподогревателя «Старт-М1»:

– Род тока – переменный, 50Гц;

– Номинальное напряжение – 220 В;

– Потребляемая мощность – 0,6 кВт;

– Температура срабатывания (отключения) терморегулятора, С – 70;

– Температура срабатывания (включения) терморегулятора, С – 55;

– Класс защиты от поражения электрическим током – I ;

– Степень защиты – IP 34;

Терморегулятор обеспечивает включение и выключение электроподогревателя в заданных температурных пределах (55-70 С), что защищает устройство от перегрева и экономит электроэнергию.

Преимущества при использовании автомобильного электроподогревателя «Старт-М1»:

– Гарантированный пуск двигателя автомобиля в холодное время года;

– Экономия времени при прогреве двигателя;

– Защита трущихся деталей двигателя при запуске в холодное время года от преждевременного износа, что увеличивает ресурс ДВС;

– Защита окружающей среды за счет уменьшения выброса выхлопных газов

Превосходство автомобильного электроподогревателя «Старт-М1»:

– Литой алюминиевый корпус и малые габариты позволяют удобно разместить подгреватель двигателя в подкапотном пространстве;

– Доступная цена, компенсирующая издержки и неприятности, связанные с запуском двигателя в холодный период года;

– Очень прост в установке.

ВАЗ 2101-07, ВАЗ 2108-15 с укороченной подводящей трубой насоса, ВАЗ 21213, 21214, 2131, ИЖ 2126 с двигателем ВАЗ 2106.

Как самостоятельно установить автомобильный электроподогреватель «Старт-М1» на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Источник

🎥 Видео

Предпусковой подогреватель двигателя 220В!!! Как поставить на инжекторный и карбюраторный двигатели!Скачать

УСТАНОВКА ПРЕДПУСКОВОГО ПОДОГРЕВАТЕЛЯ СТАРТ-ТУРБО НА ВАЗ-КЛАССИКА. ПОДРОБНЫЙ ПРОЦЕСС.Скачать

Установка подогрева 220vСкачать

Подогреватель двигателя 220В "Северс-М"Скачать

подогреватель Лунфей,на Шевроле ниваСкачать

Ка УСТАНОВИТЬ На МАШИНУ ВАЗ-НИВА-ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ ДВИГАТЕЛЯ-ЛУНФЕЙ-ОБЗОР.ОТЗЫВ.Скачать
