6.2. Сборка двигателей ЯМЗ-7601.10, ЯМЗ-7514.10, ЯМЗ-7513.10, ЯМЗ-7512.10, ЯМЗ-7511.10. Сборка двигателя: блок цилиндров, шатунно-поршневая группа, коленчатый и распределительный валы.

ПОДСБОРКА БЛОКА ЦИЛИНДРОВ

Как установить уплотнительные кольца гильзы на двигатель ямз

Рис. 100 – Подвеска для блока цилиндров
1–звено; 2–косынка; 3–кольцо; 4–кольцо переходное; 5–рычаг; болт специальный М12; 8–шайба 12-005; 9–тяга; 10–шпилька; 11–гайка М12-005; 12–шплинт 4×36-005.

Как установить уплотнительные кольца гильзы на двигатель ямз
Рисунок 101 – Подставка для блока цилиндров
1–связь 2400 мм (уголок 63х63х6 ГОСТ 8509-72; Ст. 3 ГОСТ535-79 ); 2–связь L=520 мм (уголок 63х63х6 ГОСТ 8509-72; Ст. 3
ГОСТ535-79); 3–стойка L=290 мм (уголок63х63х6 ГОСТ 8509-72; Ст. 3 ГОСТ535-79); 4–стенка боковая (лист 1,5 ГОСТ 19903-74; Ст. 3
ГОСТ 16523-79);5–стенка торцевая (лист 1,5 ГОСТ 19903-74; Ст. 3 ГОСТ 16523-79); 6–дно (лист 1,5 ГОСТ 19903-74; Ст. 3
ГОСТ 16523-79); 7–ручка

1. Установить с помощью подвески (рис. 100) блок цилиндров (7511.1002012-04) на подставку для блока (рис. 101). Продуть сжатым воздухом. Прочистить ершом каналы, визуально проверить отсутствие трещин.

Как установить уплотнительные кольца гильзы на двигатель ямз

Рисунок 102 – Оправка для запрессовки манжеты.

Как установить уплотнительные кольца гильзы на двигатель ямз
Рисунок 103 – Оправка для запрессовки манжеты

2. Собрать болты с шайбами, завернуть и установить кронштейны крепления стартера верхний и нижний на блок цилиндров (S=17).
3. Смазать манжету моторным маслом и запрессовать манжету с пружиной в сборе в расточку переднего блока под привод ТНВД в размер 92±0,7мм с помощью оправки (рис. 102) и молотка.
4. Установить в канавку втулки кольцо уплотнительное и втулку с кольцом в сборе запрессовать в отверстие на переднем торце левого ряда блока цилиндров заподлицо с плоскостью блока, с нанесением смазки Литол-24 с помощью оправки (рис. 103) и медного молотка.

Как установить уплотнительные кольца гильзы на двигатель ямз
Рис. 104 – Оправка для запрессовки передней втулки оси толкателей в отверстие переднего торца блока цилиндров

5. Запрессовать переднюю втулку оси толкателей в отверстие переднего торца блока цилиндров до упора оправки (рис. 104) в блок, обеспечив совпадение отверстий втулки и блока и размер 7,5±0,2мм между торцами блока втулки.
6. Запрессовать штифты установочные картера маховика в отверстие заднего торца блока цилиндров до упора оправки в блок, выдерживая размер выступания штифтов над плоскостью блока 10±0,5мм с помощью оправки (рис. 105).

Как установить уплотнительные кольца гильзы на двигатель ямз
Рис. 105 – Оправка для запрессовки штифтов

7. Собрать пробку (М22 316133-П29) с шайбой и завернуть ее от руки на 2.-3 нитки в отверстие горизонтального масляного канала переднего торца блока цилиндров, затем окончательно с Мкр=120-150Н·м (12-15кгс·м) (S=24).
8. Ввернуть вручную штуцер К1/4″ в первое отверстие горизонтального масляного канала и закрепить окончательно (S=19). Штуцер 314681-П29.
9. Проверить установку пробки-дроссель (316101-П) в резьбовое отверстие торца блока, при необходимости закрепить (отвертка).
10. Завернуть ниппель (236-1306082) для слива масла с ТКР в отверстие К3/4″ на заднем торце блока цилиндров от руки, а затем окончательно (S=27) установить на герметик анаэробный «Анатерм 5 МД» ТУ6-01-1288-84.
11. Собрать пробку (М22 316133-П29) с шайбой, завернуть в отверстие М20 горизонтально масляного канала на заднем торце блока цилиндров на 2-3нитки резьбы от руки, затем окончательно с Мкр=38,0-39,8Н·м (4кгс·м) (S=27).
12. Установить трубы масляного охлаждения поршней (238Н-1011425-В правая) в блок цилиндров, предварительно обработав смазкой «Литол-24», уплотнительные кольца. После установки трубы не должны выступать за торцы блока.
13. Развернуть угольники по конфигурации соединительной трубы, ввернуть вручную накидные гайки на угольники и закрепить трубу системы охлаждения поршней (238Н-101520-Б) окончательно согласно эскизу (ключ 17×19).
14. Ввернуть пробку в торец правой трубы масляного охлаждения поршней (S=8).
15. Ввернуть в блок втулки боковые (238Н-1011432, 2 шт.), надев предварительно на них прокладки втулки (204-101371, 2 шт.) выпуклой стороной под головку болта, вставить болты во втулки и завернуть (S=24).
16. Смазать заходные фаски и фаски под верхнее кольцо в расточках блока цилиндров тонким слоем смазки «Литол-24». Смазку нанести по всей образующей без пропусков, наплывов, и сгустков.

УСТАНОВКА ТОЛКАТЕЛЕЙ

1. Смазать ось толкателей, крайнюю методом окунания и установить ее смазанным концом в переднюю втулку блока цилиндров пробкой наружу (ось толкателей крайняя: 236-1007236, 1 шт.; масло М10В2 или М10Г2).
2. Смазать маслом методом окунания ось толкателя крайнюю, установить ее смазанным концом во втулку толкателей и установить втулку в сборе с осью в заднюю расточку блока цилиндров. Пробка на крайней оси должна быть направлена наружу (ось толкателя крайняя: 236-1007236, 1 шт.; втулка оси толкателей задняя: 236-1007247-Б, 1 шт.).
3. Установить втулки промежуточные в средние опоры блока цилиндров (втулка оси толкателей промежуточная: 236-1007242, 3 шт.)
4. Смазать методом окунания средние оси толкателей и установить оси смазанным концом в отверстия промежуточных втулок (ось толкателей средняя: 236-1007242, 2 шт. масло моторное).
5. Установить два толкателя 2 и 6 цилиндров на среднюю ось роликами вверх, а пятой напротив отверстий в блоке цилиндров под штангу, установить на ось распорную втулку, установить остальные два толкателя на среднюю ось, и установить среднюю ось в отверстие промежуточной втулки (толкатель:7511-1007180, 4 шт.; втулка распорная: 236-1007248, 1 шт.)
Внимание:
а) Перед установкой толкателей оси должны быть смазаны моторным маслом.
б) После установки толкатели должны легко поворачиваться на оси.
6. Установить толкатели для остальных цилиндров согласно переходу «5» (толкатель: 7511-1007180, 4 шт.; втулка распорная: 236-1007248, 3шт.).
7. Подвинуть крайние оси толкателей в блок цилиндров до упора легкими ударами молотка, выступание оси за торец блока цилиндров не допускается (молоток медный).

УСТАНОВКА ФОРСУНОК МАСЛЯНОГО ОХЛАЖДЕНИЯ ПОРШНЕЙ

1. Установить форсунки масляного охлаждения поршней на трубы и ввернуть болты вручную в резьбовые отверстия труб (форсунка охлаждения поршней: 7511.1010445, 8шт.)
2. Закрепить форсунки окончательно (S=12). При подсборке форсунок с болтами и шайбами не допуская производить резких ударов и нагрузок на трубку.

УСТАНОВКА ВАЛА РАСПРЕДЕЛИТЕЛЬНОГО (7511.1006010)

Как установить уплотнительные кольца гильзы на двигатель ямз

Рис. 107 – Схема расположения шестерен распределения

1. Установить вал распределительный во втулки блока цилиндров, ввести шестерни в зацепление.

2. Провернуть вал распределительный, совместив отверстие в шестернях и в упорном фланце с резьбовыми отверстиями в блоке цилиндров.
3. Собрать болты крепления вала распределительного (М8 310129-П2, 2 шт.) с шайбами (8Т, 252135-П2, 2 шт.), завернуть болты в блок цилиндров на 2-3 нитки резьбы от руки. Завернуть болты крепления вала распределительного окончательно (S=12).
4. Проверить легкость вращения вала, заедание не допускается.

УСТАНОВКА ВЕРХНИХ ВКЛАДЫШЕЙ КОРЕННЫХ ПОДШИПНИКОВ КОЛЕНЧАТОГО ВАЛА

1. Протереть поверхности расточек в блоке цилиндров под вкладыши и опорные поверхности, а опорные плоскости под крышки коренных подшипников. Вкладыши должны соответствовать размерности коренных шеек коленчатого вала. Проверить вкладыши на наличие отверстия и канавки для смазки (вкладыш подшипника к/вала верхний: 236-1005170-В или ВР1, 5шт.).
2. Установить верхние вкладыши коренных подшипников в расточки блока цилиндров, установив замки вкладышей в пазы расточек блока.

ЗАПРЕССОВКА ШТИФТОВ УСТАНОВОЧНЫХ УПОРНЫХ ПОЛУКОЛЕЦ КОЛЕНЧАТОГО ВАЛА

Как установить уплотнительные кольца гильзы на двигатель ямз

Рис. 108 – Схема запрессовки штифтов

Запрессовать штифты в крышку с помощью оправки согласно эскизу на рис. 108. После запрессовки штифта 236-1005169 допуск параллельности лыски штифта относительно плоскости, проходящей через ось расточки крышки под коленчатый вал, должен быть не более 0,4мм. Удалить образовавшуюся при запрессовке штифтов бронзовую стружку, с крышки обдувкой сжатым воздухом.

Как установить уплотнительные кольца гильзы на двигатель ямз
Рис. 109 – Оправки для запрессовки штифтов

УСТАНОВКА НИЖНИХ ВКЛАДЫШЕЙ КОРЕННЫХ ПОДШИПНИКОВ КОЛЕНЧАТОГО ВАЛА

1. В крышках коренных подшипников протереть поверхность под вкладыши. Проверить соответствие маркировки вкладышей (вкладыш подшипника коленчатого вала нижний: 236-1005171-В или 236-1005171-ВР1 по 5 шт.). Установить нижние вкладыши подшипников в крышки коренных подшипников, установив замки вкладышей в пазы постели в крышке. После установки вкладыша пристукнуть крышкой о твердую плоскость, посадив вкладыш в крышку окончательно. Вкладыши должны соответствовать размерности коренных шеек коленчатого вала.
2. Установить полукольца упорного подшипника (7511.1005183, 2 шт.) канавками наружу на установочные штифты с обеих сторон задней крышки коренного подшипника. Полукольца должны устанавливаться легко, без дополнительных усилий. Допускается установка полуколец на смазку «Литол-24». Установить стяжные болты в боковые отверстия блока цилиндров до упора шайб в ограничительную площадку. Перед установкой стяжных болтов (236-1005180А, М14, 5 шт.) нанести на торец головки болта и на плоскость блока цилиндров кольцевой поясок герметика «Анатерм 505».

УСТАНОВКА ВАЛА КОЛЕНЧАТОГО

1. Зацепить вал коленчатый подвеской и установить в блок цилиндров, совместив метки на зубьях шестерен коленчатого и распределительного валов, предварительно смазав моторным маслом (М10В2 или М10Г2) верхние вкладыши коренных подшипников. Смазать коренные шейки коленчатого вала моторным маслом. Проверить соответствие положения меток на шестернях (рис. 107). При несовпадении меток поднять носок коленчатого вала, провернуть шестерню распределительного вала, совместить метки, опустить коленчатый вал.
2. Установка длинных стяжных болтов. Перед установкой болтов нанести на торец головки и на плоскость блока цилиндров кольцевой поясок герметика «Анатерм-505» (болт стяжной длинный: 236-1005178-А, 5 шт.).
3. Установка крышек коренных подшипников. Взять крышки коренных подшипников в сборе с вкладышами и полукольцами, установить в блок и запрессовать до упора. Порядковые номера на крышке и блоке должны совпадать и должны быть расположены с одной стороны блока цилиндров (приспособление на рис. 110, молоток). Завернуть болты крепления крышек в блок на 2-3 нитки от руки. Завернуть болты окончательно (S=30). Подать вал коленчатый вперед, а затем назад (для выравнивания зазора п/кольцо- к/вал), завернуть болты крепления задней крышки окончательно. Повернуть вал коленчатый за противовесы за не менее одного оборота, вал должен проворачиваться от усилия руки.

Как установить уплотнительные кольца гильзы на двигатель ямз
Рис. 110 – Оправка для запрессовки крышек коренных подшипников

4 Завернуть крепление крышек коренных подшипников окончательно:
— Болты крепления крышек коренных подшипников: Мкр =430-470Н·м (43-47кгс·м).
— Стяжные болты Мкр =88-118Н·м (9-12кгс·м) (S=19; S=30).

УСТАНОВКА ГИЛЬЗ ЦИЛИНДРОВ

1. Установить уплотнительные (236-100224-А – верхнее; 236-1002023 – нижнее) и антикавитационные кольца в канавки гильзы цилиндра. Перед установкой кольца выдержать 5-10мин. в моторном масле, имеющем температуру 60°С.
2. Установить на гильзу уплотнительное кольцо (150-155-25-2-5 ГОСТ 9833-73) в верхнюю канавку у бурта гильзы. Протереть бурты гильз цилиндров. С помощью и приспособления (рис. 111) запрессовать гильзу в блок цилиндров.
3. Операцию «2» повторить для других гильз цилиндров.

Как установить уплотнительные кольца гильзы на двигатель ямз
Рис. 111 – Приспособление для запрессовки гильз в цилиндр
1 – штифт; 2 – ушко; 3 – оправка; 4 – крючок; 5 – рычаг; 6 – ручка; заклепки.

УСТАНОВКА ШАТУННО-ПОРШНЕВОЙ ГРУППЫ В ГИЛЬЗЫ ЦИЛИНДРОВ

1. Провернуть коленчатый вал первой шатунной шейкой в верхнее положение.
2. Смазать внутреннюю поверхность гильз цилиндров и шатунные шейки коленчатого вала маслом моторным М10В 2 ГОСТ8581-78. Поверхность гильз должна быть полностью покрыта пленкой масла, масло должно быть без механических примесей.

Как установить уплотнительные кольца гильзы на двигатель ямз
Рис. 112 – Оправка для установки поршня в гильзу цилиндра
1–гильза цилиндра; 2–блок цилиндров; 3–обжимное приспособление; 4–поршневые кольца; 5–поршень.

3. Для того, чтобы установить в гильзу цилиндра поршень в сборе с поршневыми кольцами и шатуном, предварительно сжать кольца, утопив их в канавки поршня. Для сжатия колец применять оправку (рис. 112) с конической внутренней поверхностью и буртиком, позволяющим правильно сцентрировать оправку на гильзе цилиндра. Установив поршень в оправку, осадить его в гильзу цилиндра.
При сборке поршня с шатуном и установке их на двигатель выполнять следующие требования:
− Поршень и гильза должны быть одинаковых размерных групп.
− Компрессионные кольца устанавливать клеймом «верх» к днищу поршня.
− Замки соседних поршневых колец развести в противоположные стороны в плоскость поршневого пальца.
− Установить поршень так, чтобы смещенная камера сгорания в поршне была направлена внутрь двигателя, в сторону топливного насоса.
− На двигателях с индивидуальными головками цилиндров применяются поршни с центральной камерой сгорания. Устанавливать поршень в гильзу так, чтобы стрелка на поршне была направлена в развал двигателя, в сторону топливного насоса. При этом выточки на днище поршня под клапаны будут смещены относительно центра цилиндра в сторону выхлопных коллекторов.
− Клейма спаренности на шатуне и крышке должны быть одинаковыми.
− Грязь, заусеницы и забоины на шлицах шатуна и крышки не допускаются.
− Резьбу и опорные торцы головок болтов, крепления крышек шатунов, смазать моторным маслом и затянуть в два приема, начиная с длинного болта, сначала моментом 100Н·м (10кгс·м), окончательно моментом 200-220Н·м (20-22кгс·м).

УСТАНОВКА ГОЛОВОК ЦИЛИНДРОВ

Как установить уплотнительные кольца гильзы на двигатель ямз

Рис. 113 – Приспособление для запрессовки штифтов

1. Запрессовать штифты установочные головок цилиндров (313410-П2, 16 шт.) в блок цилиндров. Выступание штифтов в размер 10±0,5мм.
2. Установить прокладки цилиндров (7511.1003312 и 7511.1003213, 8 шт.) на установочные штифты, проверив фиксацию уплотнителей в отверстиях прокладок.
3. Завернуть шпильки крепления головок цилиндров (7511.1003016-20, 42 шт.) в резьбовые отверстия блока цилиндров на 3-5 ниток резьбы от руки, а затем окончательно с Мкр=49-98 Н·м (5-10кгс·м) (S=14, 15, 19), ключ для завертывания шпилек, гайковерт.
4. Установить головку цилиндров на шпильки и штифты установочные, протерев салфеткой привалочную плоскость и кольцевые канавки под прокладку (головка цилиндров с клапанами в сборе 7511.1003010). Установить шайбы (16, 312399-П2, 48 шт.), навернуть гайки крепления головок цилиндров (М16, 311423-П5, 42 шт.) на шпильки на 3-5 ниток резьбы от руки плоским пояском к шайбе. Завернуть гайки окончательно Мкр=216-235Н·м (22-24кгс·м) в два приема (S=24).
5. Операцию «4» повторить для остальных головок цилиндров.
• Запрессовать штифты установочные (313410-П2, 2 шт.) крышки шестерен распределения в отверстия переднего торца блока цилиндров, выдержав размер выступания штифтов 10±0,5мм от плоскости блока цилиндров (рис. 108).
• С помощью подвески для двигателя (рис. 60) установить блок на стенд для переборки двигателя. Установить заглушку сапуна (238Н-1002402-Б) полностью прошлифованной стороной с прокладкой (236НМ-1014272) на блок ввернуть болты крепления (М10, 201495-П29, 2шт.), подсобранные с шайбами (252136-П2, 2 шт.) на 2-3 нитки резьбы от руки, затем окончательно.
• Установить трубку отвода масла от ТНВД (7511.1111620) в развал блока и закрепить болтами (16201-1015624, 2 шт.) (S=19) (рис. 114).

Как установить уплотнительные кольца гильзы на двигатель ямз
Рис. 114 – Положение трубки отвода масла от ТНВД

• Ввернуть пробку (К 8” 316109-П2) в отверстие крышки шестерен распределения (238Б-1002254Г) (S=27).
• Смазать привалочные поверхности водяного насоса (7511.1307010-10) и крышки шестерен распределения тонким слоем графитовой смазки (ГОСТ 3333-80) УССА. Установить на шпильки крышки прокладку водяного насоса (7511.1307048), водяной насос. Навернуть гайки крепления (М10, 250513-П29, 4 шт.), подсобранные с шайбами (252136-П2 шт.) на шпильки крышки на 2-3 нитки резьбы от руки, а затем окончательно (S=17). Смазать тонким слоем консистентной смазки «Литол-24» уплотнительную поверхность манжеты.

УСТАНОВКА КРЫШКИ ШЕСТЕРЕН РАСПРЕДЕЛЕНИЯ.

1. Развернуть блок цилиндров на стенде (сборочной тележке) передним торцом вверх и на 180°.
2. Нанести герметик 2-3 капли на резьбовую часть нижних отверстий М10 (влево и право) (герметик « ЛОКАИТ 243»).
3. Смазать нижнюю плоскость блока цилиндров под прокладки смазкой «Литол-24».
4. Установить прокладки шестерен распределения правую (238АК-1002266) и левую (238АК-1002265) на штифты блока цилиндров.
5. Установить в резьбовые отверстия блока цилиндров два направляющих технологических стержня (рис. 115).
6. Проверить наличие пружины в манжете. Установить подсобранную крышку шестерен распределения на штифты блока по направляющим стержням и конусу коленчатого вала, не допуская сбивания прокладок и пружин манжеты.
7. Собрать болты крепления крышки с шайбами, завернуть болты в блок на 2-3 нитки резьбы от руки.
Болт М10, 200325-П29, 2 шт. Шайба 14, 252016-П29, 4 шт.
Болт М10, 200328-П29, 1 шт. Шайба 14, 252138-П2, 2 шт.
Болт М14, 200822-П29, 4 шт. Шайба 10, 252136-П2, 8 шт.
Болт М10, 4593271074, 1 шт. Болт М14, 200827-П2, 2 шт.
Завернуть болты крепления крышки шестерен распределения окончательно с Мкр =25-32Н·м (2,5-3,2кгс·м) (S=14, 17). Первый верхний болт со стороны правого ряда цилиндров и верхний болт со стороны левого ряда цилиндров не заворачивать.
8. Ввернуть с помощью шпильковерта в торец крышки шестерен распределения, шпильки крепления привода вентилятора (М10, 310423-П29, 4шт.), а сбоку шпильки крепления патрубка подводящего ЖМТ (М10, 310423-П29, 2шт.), предварительно нанеся на резьбу тонкий слой герметика «Ангерм-100».

Как установить уплотнительные кольца гильзы на двигатель ямз
Рис. 115 – Направляющий стержень для установки крышки шестерен распределения

Источник

Видео:Замена уплотнительных колец на гильзах ямз,залили антирифриз.Часть 2Скачать

Замена уплотнительных колец на гильзах ямз,залили антирифриз.Часть 2

Продолжение темы по сборке дизеля ЯМЗ-236/238 автомобиля МАЗ

Установка цилиндропоршневой группы

Гильзы перед установкой нужно подобрать по цилиндрам и проверить величину выступания бурта

Гильзу без резиновых колец подбираем так, чтобы она встала на место от небольшого нажатия руки.

Нижний конец гильзы должен быть точно посажен в соответствующее отверстие блока цилиндров.

Выступание бурта гильзы над плоскостью блока цилиндров должно быть в пределах 0,07 – 0,16 мм его проверяют приспособлением (рис. 1).

Для проверки выступания бурта гильзы приспособление основанием 7 устанавливаем на гильзу. При этом штифт 1, перемещаясь вверх, повернет рычаг 2, который через шток 3 передвинет ножку индикатора.

Величина отклонения стрелки индикатора от нулевого показания и даст действительную величину выступания бурта гильзы.

Для установки приспособления имеются две ручки 9, которые крепятся четырьмя винтами 10 корпус 6.

Индикатор устанавливают во втулку 5 и крепят винтом 4.

Как установить уплотнительные кольца гильзы на двигатель ямз

Перед использованием приспособления необходимо индикатор настроить так, чтобы стрелка стояла напротив цифры 0. Индикатор настраивают на установочном кольце 8.

Подобранную гильзу вынимаем из цилиндра блока, очищаем посадочные и уплотняющие поверхности и устанавливаем в канавки гильзы резиновые уплотнительные кольца, смазанные дизельным маслом.

Для уплотнения гильз следует применять кольца только предусмотренного размера. Они должны создавать хорошее уплотнение, но ни в коем случае не должны надеваться слишком туго.

При установке слишком тугих колец и с большим, чем предусмотрено, диаметром поперечного сечения гильза может быть деформирована, что повлечет за собой заклинивание поршня.

Гильзу в сборе с уплотнительными кольцами устанавливаем в цилиндры приспособлением (рис. 2).

Для этого крюк 4 устанавливаем на перемычку между окнами рубашки охлаждения, а оправку 1 в гильзу, и через рычаг 3 и упор 2 устанавливаем гильзу в цилиндры блока так, чтобы маркировка класса гильзы была направлена к передней части двигателя (в сторону вентилятора).

При установке гильз надо следить за тем, чтобы не произошло скручивания уплотнительных колец.

Как установить уплотнительные кольца гильзы на двигатель ямз

Для установки поршневой группы необходимо блок цилиндров повернуть картером маховика вниз, протереть и смазать внутреннюю поверхность гильз цилиндров, повернуть коленчатый вал в положение, удобное для сборки, и протереть первую шатунную шейку.

Затем поршень в сборе с шатуном и кольцами первого цилиндра, установленный в технологическую гильзу, помещаем юбкой поршня в гильзу первого цилиндра и проталкиваем поршень в гильзу.

Поршень пятого цилиндра с шатуном и кольцами в сборе для двигателя ЯМЗ-238 или четвертого — для двигателя ЯМЗ-236 устанавливаем в соответствующий цилиндр.

Устанавливаем на шатунную шейху коленчатого вала снятые крышки, ввертываем болты, с подложенными замковыми шайбами, и затягиваем их окончательно моментом 160—180 Нм (16—18 кгсм).

Затем проверяем суммарный зазор между торцами нижних головок шатунов и щеками коленчатого вала (осевой люфт), который должен быть в пределах 015—0,57 мм.

Замеры производим между торцами шатунов и их крышек.

В случае получения зазора меньшего, чем указанный, необходимо ослабить затяжку болтов и легкими ударами резинового молотка по крышке шатуна сдвинуть ее до получения необходимого зазора.

После регулировки отгибаем усы замковых шайб на грани головок шатунных болтов.

В такой же последовательности устанавливаем попарно остальные поршни с шатунами и кольцами в сборе, согласно нумерации цилиндров: для двигателя ЯМЗ-238: 2—6, 3—7, 5—8 и для двигателя ЯМЗ-236 — 2—5,3—6.

Как установить уплотнительные кольца гильзы на двигатель ямз

После установки шатунно-поршневой группы коленчатый вал должен плавно проворачиваться от руки при помощи рычага с плечом 550 мм без заедания.

При установке поршневой группы необходимо соблюдать следующие условия.

Стрелка на днище поршня, так же как и прилив на бобышке для поршневого пальца, должна быть направлена к передней части в сторону вентилятора.

Смещение камеры в поршне должно быть направлено в сторону оси двигателя (рис. 3).

Для правого ряда цилиндров устанавливают поршни со знаком «ПР» на днище, для левого ряда цилиндров – знаком «ЛВ».

Установка масляного насоса и поддона блока цилиндров

В случае отсутствия шпилек крепления масляного насоса их ввертываем в крышку переднего подшипника коленчатого вала до упора моментом менее 30 Нм (3 кгм).

Потом устанавливаем на блок прокладки фланца отводящих трубок маслопровода и регулировочные прокладки корпуса масляного насоса.

Масляный насос в сборе устанавливаем на шпильки и крепим двумя гайками с граверными шайбами. При этом должен быть обеспечен зазор в зацеплении шестерни коленчатого вала с промежуточной шестерней масляного насоса в пределах 0,25 – 0,37 мм.

Зазор проверяем набором щупов не менее в трех точках.

Если зазор не находится в пределах допуска, то необходимо ослабить гайки крепления масляного насоса и установить нужное количество регулировочных прокладок, которое не должно превышать трех штук, между корпусом насоса и крышкой коренного подшипника коленчатого вала.

После регулировки зазора отводящие маслопроводы масляного насоса на блоке цилиндров и корпусе насоса и кронштейн всасывающего маслопровода закрепляем болтами с подложенными замковыми шайбами.

При проверке плоскости прилегания фланцев отводящих маслопровод 08 и фланца всасывающего маслопровода щуп толщиной 0,05 мм не должен проходить. Усы замковых шайб надо отогнуть на грани болтов и гаек.

Сливной клапан системы смазки ввертываем в блок цилиндров в сборе с замковой шайбой и затягиваем до отказа, а затем отгибаем края шайбы на корпус клапана и блок цилиндров.

Для постановки поддона на картер надо ввернуть в отверстия под болты крепления поддона две направляющие шпильки.

На шпильки надевают прокладку, поддон и в совмещенные отверстия ввертывают болты с надетыми пружинными шайбами.

Перед постановкой поддона необходимо убедиться в отсутствии в нем посторонних предметов и продуть его сжатым воздухом.

В поддон ввертываем до отказа две спускные пробки с медными прокладками.

В следующем посте мы рассмотрим:

— установку головок цилиндров, коромысел клапанов и регулировку зазоров клапанов;

Источник

📹 Видео

Монтаж гильз ямз-240Скачать

Монтаж гильз ямз-240

Замена уплотнительных колец под гильзыСкачать

Замена уплотнительных колец под гильзы

Внеплановый ремонт ЯМЗ 7511.Вытаскиваем гильзы,меняяем уплотнительные кольца. Часть 3Скачать

Внеплановый ремонт ЯМЗ 7511.Вытаскиваем гильзы,меняяем уплотнительные кольца. Часть 3

ЯМЗ 238 правильная установка фторопластовых колецСкачать

ЯМЗ 238 правильная установка фторопластовых колец

Гильза ЯМЗСкачать

Гильза ЯМЗ

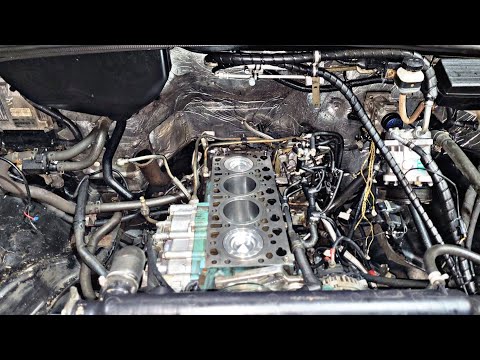

Замена уплотнительных колец под гильзами ЯМЗ-534Скачать

Замена уплотнительных колец под гильзами ЯМЗ-534

Ямз 236 установка гильз блока цСкачать

Ямз 236 установка гильз блока ц

Elring. Монтаж уплотнительных колец гильзы цилиндра для грузовиков.Скачать

Elring. Монтаж уплотнительных колец гильзы цилиндра для грузовиков.

Cборка двигателя ЯМЗ-238.Скачать

Cборка двигателя  ЯМЗ-238.

Замена уплотнительных колец под гильзами ЯМЗ-534 а/м Газон Некст. Часть вторая: "Разборка"Скачать

Замена уплотнительных колец под гильзами ЯМЗ-534 а/м Газон Некст. Часть вторая: "Разборка"

Борьба с ГАЗАМИ Ямз-238! Ставлю прокладку Гбц + колечки 0,15 на 2 гильзы... Эксперимент!Скачать

Борьба с ГАЗАМИ Ямз-238! Ставлю прокладку Гбц + колечки 0,15 на 2 гильзы... Эксперимент!

рено-маз как установить гильзы в блокСкачать

рено-маз как установить гильзы в блок

Капитальный ремонт двигателя ЯМЗ 534. Газон НекстСкачать

Капитальный ремонт двигателя ЯМЗ 534. Газон Некст

Венец маховика ЯМЗ-236,238. Силиконовые кольца под гильзу ЯМЗСкачать

Венец маховика ЯМЗ-236,238. Силиконовые кольца под гильзу ЯМЗ

Как найти место пробития прокладки гбц ЯМЗ-238 и других двигателей...Скачать

Как найти место пробития прокладки гбц ЯМЗ-238 и других двигателей...

Прокладка головки блока ЯМЗ-236, 238 (металл + СиликоН) - 236-1003210Скачать

Прокладка головки блока ЯМЗ-236, 238 (металл + СиликоН) - 236-1003210

Установка поршневых колец , Дизель ЯМЗ 236/238.Скачать

Установка поршневых колец , Дизель ЯМЗ 236/238.

Установка резиновых колец в блок под гильзыСкачать

Установка резиновых колец в блок под гильзы
Поделиться или сохранить к себе:
Технологии | AltArena.ru
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности и условия Пользовательского соглашения.
