Устройство мотоблоков, практически одинаковое, не зависимо от марки мотоблока. Мотоблок, состоит из таких узлов как: двигатель, ходовая часть, трансмиссия и органы управления. Ниже представлена схема мотоблока МТЗ-05
Устройство мотоблока (МТЗ-05): 1. Магнето 2. Глушитель 3. Воздухоочиститель 4. Карбюратор 5,22 Тяга и рычаг управления дроссельной заслонкой 6. Бензобак 7,13 Тяга и рычаг блокировки дифференциала 8. Рычаг включения вала отбора мощности 9,11 тяга и рычаг переключения режима работы передач 10. Рулевая колонка 12. Рычаг переключения передач 14. Рычаг сцепления 15. Трос 16. Прицепная скоба 17. Сцепка 18. Колонка управления 19. Топливный насос 20. Рычаг 21. Гайка фиксации вертикальной установки рулевой колонки.
- Устройство двигателя мотоблока
- Устройство редуктора мотоблока
- Устройство коробки передач
- Инструкция по ремонту коробки передач на мотоблоке
- Виды нарушений в КПП и способы их исправления
- Рекомендации по устранению неполадок
- Заключение
- Устройство мотоблока
- Двигатель и системы его обеспечения
- Трансмиссия
- Сцепление
- Дифференциал
- Ходовая часть
- Органы управления
- Мотоблок НМБ-1 Кадви. Описание и опыт эксплуатаци. Устройство мотоблока НМБ-1.
- 🌟 Видео
Видео:Ходоуменьшитель для любого мотоблока - коробка передач Husqvarna, обзор, куда подходит, где купитьСкачать
Устройство двигателя мотоблока
Как правило, на мотоблоках установлен классический двигатель внутреннего сгорания. На большинстве мотоблоков, установлен четырехтактный бензиновый двигатель, на более тяжелых моделях, устанавливают дизельные двигателя. Встречаются мотоблоки, как правило, легкие, небольшой мощности, где установлены двухтактные двигатели.
Устройство четырехтактного бензинового двигателя: 1. Кованный коленвал 2. Топливные фильтры 3. Воздушный фильтр 4. Электронное зажигание 5. Цилиндр 6. Клапана 7. Опорный шарикоподшипник.
Бензиновый одноцилиндровый четырехтактный двигатель, состоит из следующих основных составных частей и систем: Кривошипно-шатунный механизм, механизм газораспределения, системы подачи топлива, системы управления, системы смазки, системы подачи воздуха и отвода отработанных газов, системы запуска, системы зажигания и системы охлаждения. Данная информация, будет полезна при ремонте двигателя.
Трансмиссия предназначена для передачи вращающего движения от двигателя к колесам и изменения направления и скорости движения. Трансмиссия состоит из следующих узлов: редуктор, дифференциал, а так же коробки передач и сцепления (в некоторых моделях).
Назначение дифференциала, обеспечивать вращение правого и левого колеса с разной скоростью, для улучшения маневренности.
По своему типу органы трансмиссии (коробки передач и трансмиссии) могут быть, ременными, шестеренчатыми и цепными.
Видео:Коробка передач для мотоблока с дисковым сцеплением - обзор.Скачать
Устройство редуктора мотоблока
Редуктор предназначен для изменения передаточного отношения и передачи вращения от шкива редуктора к колесам. Ниже приведена схема редуктора.
Устройство редуктора: 1. Вал 2. Крышка подшипника 3. Корпус редуктора 4. Вал промежуточный 5. 6. Блок звездочек 7. Вал промежуточный 8. Цепь 9. Блок звездочек 10. Вал промежуточный 11. Цепь 12. Пробка слива масла 13. Ручка переключения 15. Вал входной 16. Звездочка входная 17. Цепь 18. Гайка 19. Цепь 20. Цепь 21. Подшипник шариковый радиальный.
Видео:Коробка передач мотоблока. Сломались зубы шестерни Разбираем, диагностируем находим косяки и причинуСкачать
Устройство коробки передач
Коробка передач, служит для переключения скоростей, которых может быть до 6 вперед и до 2 назад.
Ходовая часть, представляет из себя раму, на которой закреплены колеса и основные узлы мотоблока.
Органы управления мотоблока, включают в себя, тяги переключения скоростей, рулевую колонку, рычаги управления сцеплением, управление газом и т.д.
Видео:Надёжен ли китайский шестерёнчатый редуктор? Мотоблок Forza 105, Brait 135, разборка и сборка!Скачать
Инструкция по ремонту коробки передач на мотоблоке
Начинать ремонт коробки передач на мотоблоке самостоятельно не стоит, если работа агрегата и его устройство для нового пользователя представляют полную тайну. Поскольку коробка передач является довольно сложным узлом, то переходить к ее ремонту своими руками сразу после обнаружения поломок не следует. Будет лучше, если проведением ремонта КПП займутся профессионалы.
Если обнаружена течь масла из КПП, значит, сальники подшипниковых узлов были неправильно установлены либо износились. Они могут быть плохо затянуты на крышках. Под ними могут появиться поврежденные прокладки. Если оказался забитым воздушный клапан (сапун), необходимо сделать его прочистку и довести уровень масла до нормы. Течь масла можно устранить путем замены или правильной установки сальников или прокладок. Решить проблему поможет и затяжка болтов крепления крышек.
Видео:Конструкция механизма рычага коробки передач на мотоблоке НЕВА мб23Скачать
Виды нарушений в КПП и способы их исправления
Если механизм автоматической коробки передач перестал нормально функционировать, то при этом могут наблюдаться следующие виды неполадок:
При нарушении кинематической связи внутри редуктора или обрыве звездочки в блоке необходимо разобрать редуктор, чтобы заменить проблемную звездочку. Причиной течи масла на валу переключения может оказаться излишек масла в редукторе, поэтому необходимо проверить уровень масла. При обрыве сварочного соединения шестерни, разобрав редуктор, меняют блок-вал. Слив излишки масла, следует проверить степень изношенности рабочей кромки манжеты на валу переключения, разобрать редуктор и заменить деталь.
Причиной отсутствия фиксации передач или их самопроизвольного выключения является нарушение регулировки механизма переключения передач. Делая ремонт, следует ослабить винты крепления платы механизма переключения.
После этого включают первую передачу и затягивают винты крепления платы. К примеру, сделав минитрактор своими руками, обязательно необходимо следить за правильностью регулировки привода, изменяя натяжение тросика управления разобщением полуосей. Чтобы исправить поломку какого-либо элемента привода разобщения полуосей внутри редуктора, следует разобрать редуктор, заменив сломанные детали.
Если обнаружена сломанная пружина или изношенные фиксаторы платы механизма переключения, следует сделать замену испорченных деталей, выполнив регулировку переключения передач. Если оно отсутствует, может оказаться разрушенным сухарь переключения или срезанным резьбовой кусок ручки переключения. После разбора редуктора потребуется осуществить замену дефектных деталей. При отсутствии переключения передач следует разобрать редуктор и поменять изношенную вилку переключения передач. Если причиной заклинивания редуктора стал обрыв цепи, то следует его разобрать, а цепь заменить.
Видео:Шестерни КПП мотоблока 6-9 л.сСкачать
Рекомендации по устранению неполадок
Если работу коробки передач сопровождает повышенный шум в редукторе, то причиной этому может стать недостаток масла в устройстве КПП либо несоответствие качества смазочного материала необходимым параметрам. Выбирать масла необходимо соответствующей марки, они должны обладать определенной чистотой. Если есть какие-либо проблемы, потребуется сделать замену масла или долить его в редуктор.
Возникновение шума в узлах трансмиссии мотоблока может быть вызвано слабой затяжкой крепежа, поэтому необходимо осмотреть крепежные детали, затянув их как следует.
Причиной возникновения частых шумов является изношенность шестерен с подшипниками. Это может повлечь более серьезные поломки в коробке передач мотоблока. Избежать их появления не трудно, если делать своевременный осмотр и ремонт мотоблока. Он заключается в обычной замене изношенных узлов и деталей.
Если происходит нагревание узлов трансмиссии мотоблока, выделяют следующие основные причины данной неисправности:
Для исправления недостатков могут быть две причины:
Чтобы редуктор или самодельная коробка передач могли служить дольше, необходимо периодически делать проверку уровня масла в них, опасаясь резкого изменения нагрузки.
Признаки нарушений, связанные с трудностями переключения скоростей, самопроизвольным выключением, нарушением процесса включения агрегата, возникают по следующим причинам:
Завальцовывание (износ) торцов включающихся шестерен вызывает две неполадки, приводя к самовыключению либо неполному включению скоростей.

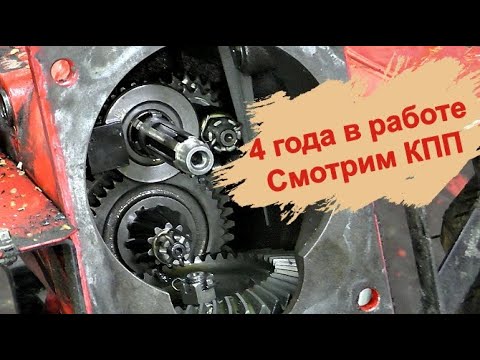

Видео:Мотоблок Shtenli проверка временем. Разборка / Сборка КПП. Замена уплотнительных колец. Часть 2Скачать
Заключение
Если заводская или самодельная коробка работает с какими-либо нарушениями, потребуется осуществить ее разборку, а также правку зубьев шестерен путем шлифования. При достаточно большом износе необходимо поставить новые детали. Для регулировки осевого положения валов потребуется установка стопорных колец дополнительно. В определенных случаях следует осуществить замену изношенных подшипников и колец.
Регулировку сцепления коробки передач для мотоблока следует проводить своевременно, иначе оно перестанет выжиматься и могут возникнуть трудности при переключении передач. Сложности при управлении мотоблоком зачастую возникают у новичков, которые из-за неопытности могут слишком рано опускать рычаг сцепления при переключении передачи.
Устройство мотоблока
Двигатель и системы его обеспечения
Большинству пользователей мотоблоков приходится иметь дело с четырехтактными бензиновыми двигателями с воздушным охлаждением. Эти двигатели имеют следующие системы обеспечения их работы:
Отметим, что двигатели продаются со всеми его системами, и если есть задумка сделать мотоблок своими руками, то у купленного двигателя уже будут и бензобак, и воздушный фильтр, и стартер, и т.д.
На рисунке ниже представлен широко применяемый в мотоблоках отечественного производства двигатель Honda серии GX модели GX200 QX4. Мощность агрегата составляет 5,5 л.с. Он имеет горизонтальное расположение коленчатого вала и повышенную степень сжатия, обеспечивающую эффективное сгорание топлива и низкое образование нагара.
Трансмиссия
По своему типу узлы трансмиссии (редукторы и коробки передач) могут быть шестеренчатыми, ременными, цепными или представлять собой различные сочетания тех и других.
Классическая шестеренчатая трансмиссия, состоящая только из цилиндрических и конических шестерен, применяется в основном на тяжелых мотоблоках и некоторых моделях средних машин. Как правило, она имеет реверс и несколько понижающих ступеней.
На рисунке ниже представлена шестеренчатая трансмиссия мотоблока «Угра» НМБ-1, состоящая из цилиндрических и конических шестерен. Двигатель жестко крепится к коробке передач, которая в свою очередь жестко связана с угловым редуктором. Конструкция мотоблока НМБ-1 не имеет цепных и ременных передач, которые, по мнению ее разработчиков, являются ненадежным звеном трансмиссий из-за склонности к обрывам, повреждениям и проскальзыванию ремня.
Вращающий момент от коленчатого вала передается на ведущий вал 16 (Схема коробки передач) коробки передач и снимается с конической шестерни ведомого вала 15 вертикальным валом 6 углового редуктора (Схема углового редуктора), передающим вращение на шестигранный вал 8 ведущих колес. Во избежание нарушения правильной работы трансмиссии, не рекомендуется разборка трансмиссии мотоблока, которая может привести к нарушению регулировки шестерен.
Коробка передач по своей конструкции является механической двухходовой с 3-мя передачами вперед и 1-ой назад. Трансмиссия имеет два вала отбора мощности (А) и (Б).
Ременно-шестеренчатые, ременно-цепные и ременно-шестеренчато-цепные трансмиссии являются довольно распространенными в легких и средних мотоблоках. Двигатель вращает вал шестеренчатого или цепного редуктора с помощью ременной передачи, являющейся одновременно и сцеплением. Шестеренчато-цепные передачи часто реализуются в одном картере.
У ременной передачи, для изменения скорости движения мотоблока и отбора мощности, шкивы могут иметь дополнительный ручей. К достоинствам такой трансмиссии относится более простая, чем в случае с шестеренчатой трансмиссией, разборка и сборка мотоблока.
На рисунке ниже представлена клиноременная передача мотоблока GreenField модели МБ-6.5 (с ременно-шестеренчатой трансмиссией), которая наряду с передачей момента и снижением числа оборотов выполняет также функции сцепления и коробки передач (переключения скоростей).
Функция сцепления реализуется с помощью натяжного ролика и механизма управления, состоящего из тяги и системы рычагов, позволяющих изменять положение ролика, натягивающего или ослабляющего ремень и, соответственно, включающего или отключающего передачу вращающего момента от двигателя к редуктору. Переключение скоростей осуществляется с помощью двухручьевых шкивов. Переставляя ремень с одного ручья на другой, получают разную скорость движения мотоблока.
Похожая схема реализована и в отечественном мотоблоке Салют 5, изображенном на рисунке ниже. Клиноременная передача передает вращение на шестеренчатый редуктор мотоблока.
Сцепление
Конструктивно сцепление может быть выполнено по-разному. В виде клиноременной передачи (см. выше), натяжение или ослабление ремня которой с помощью рычага сцепления приводит к передаче или прекращению передачи крутящего момента от двигателя к редуктору. Или в виде однодискового или многодискового фрикционного сухого или мокрого (масляного) сцепления, которое является более надежным и используется в большинстве моделей мотоблоков. В некоторых машинах применяется гораздо более редкая коническая муфта сцепления.
Сцепление состоит из ведущей полумуфты 2 (Схема сцепления мотоблока), ведомой полумуфты 3, тарельчатой пружины 4, ведущих 5 и ведомых 6 дисков, упорного кольца 7. Работает оно следующим образом. При отпущенном рычаге сцепления тарельчатая пружина сжимает ведомые и ведущие диски, собранные в пакете поочередно. За счёт трения между дисками, осуществляется передача вращающего момента от двигателя к коробке передач. При выжатом рычаге сцепления усилие посредством тросика передается на рычаг выключения сцепления 4 (Рычаг сцепления). При этом вилка сцепления 2 через ведомую полумуфту и выжимные подшипники сжимает пружину, разъединяя ведомые диски с ведущими и прекращая передачу вращающего момента.
Дифференциал
Ходовая часть
Металлические колеса могут быть со сплошным ободом или выполненным в виде двух-трех узких обручей, связанных между собой грунтозацепами. Первые имеют тот недостаток, что между грунтозацепами накапливается земля, препятствующая хорошему сцеплению колес с грунтом.
Органы управления
Некоторые органы управления (воздушной заслонкой карбюратора, включения вала отбора мощности и пр.) располагаются на соответствующих узлах и агрегатах.
Видео:Мотоблок с пониженной передачей Shtenli 1900 | Устройство КПП | Шум в коробке. ENG. SUBСкачать
Мотоблок НМБ-1 Кадви. Описание и опыт эксплуатаци. Устройство мотоблока НМБ-1.
Поэтому я решил не искать добра от добра и добавил в одну из своих поездок небольшой крюк с целью заезда в г. Калугу на завод «КаДви» (так он теперь называется) и приобрел там относительно новую модель мотоблока НМБ-1. (Старая модель МБ-1 там кстати тоже еще выпускается, и прошла довольно серьезную модернизацию).
Этой осенью я таки успел немного поработать на мотоблоке HMБ-1 и хочу поделиться своими впечатлениями с читателями, возможно планирующими покупку мотоблока и испытывающими муки выбора «как и какой мотоблок выбрать». Описание я буду вести в сравнении со старой моделью мотоблока МБ-1. Тем более, что он по прежнему выпускается на «Кадви».
Кардинальное отличие HMБ-1 от МБ-1 — это появление 4-х скоростной коробки передач. 3 скорости вперед, 1 назад. Это потребовало развернуть двигатель на 90 градусов по отношению к оси колес.
Так же вместо цепного редуктора на мотоблоке установлен шестеренчатый с передаточным валом.
Ну давайте все по порядку.
На балке, к которой крепятся руль мотоблока появилась коробочка для всяких мелочей. Пустячок, а приятно. Там можно держать и запасные свечи и головки для ключей.
Кардинально изменилось крепление ручек руля на мотоблоке. Теперь диапазон регулировок и угла наклона руля и его поворота очень большой и можно отрегулировать под себя очень быстро. Это весьма важное качество хотя бы потому, что валы отбора мощности для навесного оборудования расположены сзади коробки передач и при использовании, например, косилки, потребуется движение задним ходом. В этом случае руль разворачивается на 180 градусов и косилка оказывается впереди по ходу движения (как и положено), а работник — сзади. Хотя сам мотоблок движется задним ходом. Такая схема «тяни-толкай» весьма прогрессивна и открывает хорошие возможности для творческих людей в плане конструирование дополнительно оборудования к мотоблоку.
Другая особенность управления — это блокиратор зажигания. (красная ручка). Если ее бросить, то двигатель глохнет. Что бы как то обеспечить работу двигателя например в стоячем положении мотоблока, приходится выполнить целый перечень операций. Например, вам надо очистить культиваторы от накрутившейся травы или корней растений. Самая что ни на есть рядовая операция, при которй мотоблок должен стоять, но двигатель — работать. Дел-то на минуту. Не дергать же стартер всякий раз… На старом мотоблоке достаточно было просто бросит руль, и мотоблок останавливался. На HMБ-1 надо сначала выжать сцепление (мотоблок останавливается), переключить коробку передач на нейтральное положение, зафиксировать ручку сцепления и зажигания специальным пластиковым фиксатором (интересно, как долго он прослужит ). Возможно, требуется навык, возможно что то перемудрили… Покрайней мере, мастер сервис-центра Кадви, проводивший предпродажную подготовку и тест-драйв и опробацию мотоблока, посоветовал мне поставить тумблер, блокирующий работу блокиратора двигателя. Очевидно, не один я на эту заморочку обратил внимание.
Регулировка сцепления довольно простая. Ослабил болтик, подтянул тросик, затянул болтик.
Кстати, у мотоблока HMБ-1 два сцепления. На левой ручке — «общее» сцепление которым пользуются при движении вперед. Но на правой ручке — еще одно сцепление, которое надо использовать при движении назад. Напомню, на старом мотоблоке была просто ручка сцепления «назад». Скорости были сами по себе, а ручки «вперед-назад» сами по себе. Здесь же, кроме включения на коробке задней передачи требуется работать еще и двумя руками (обоими сцеплениями).
На правой же ручке и рычажок газа. В отличие от предыдущего мотоблока, управлять им можно с помощью большого пальца правой руки.
Учитывая свой опыт работы со старым мотоблоком, я установил на бензопровод простой фильтр очистки топлива. Топливопровод так же висит в подвешенном состоянии, что не есть хорошо. Хотя в данной компоновке двигателя и бензобака он не касается никаких горячих частей, следует предотвратить возможное его соскакивание с бензобака или с карбюратора.
Отдельной истории заслуживает новая конструкция карбюратора. В старой модели был применен примитивный игольчатый карбюратор, который с конца 90-х годов заменили на поплавковый, более совершенный. Но поскольку никакого бензонасоса на мотоблоке, как понимаете нет, процедура первого запуска (или после долгого стояния мотоблока) довольно интересная.
Повернув воздушную заслонку (поз.1) в положение «запуск» (т.е. сильно ограничив приток воздуха в карбюратор, с целью обогащения смеси), надо с помощью помпы (поз.2) качать бензин в карбюратор до тех пор, пока прижатый к маленькому отверстию (поз.3) палец не увлажнится бензином. После чего можно дергать ручку пускового устройства. Прогресс, что и говорить, налицо.
В дальнейшем, разумеется проделывать эту процедуру не надо, если в карбюраторе есть бензин.
Хотя, надо сказать, высокое расположение карбюратора имеет свои преимущества. Это должно значительно уменьшить его загрязнение. А так же облегчать его прогрев при запуске в холодное время. Как известно, запуск мотоблоков при отрицательных температурах довольно проблематичен. И производитель рекомендует предварительно поместить мотоблок в теплое помещение. А это не всегда возможно. Мне удавалось запускать мотоблок предварительно обдув ( и согрев) его карбюратор с помощью ручного теплового фена в течении нескольких минут при температуре 5 — 10 градусов ниже нуля.Коробка передач мотоблока HMБ-1 находится прямо над осью мотоблока, а двигатель сильно смещен вперед. Хотя конструкторы постарались сбалансировать мотоблок так, что бы он не кренился в ту или иную сторону, им это удалось не совсем. Мотоблок явно клюет носом, хотя и не сильно. Впрочем, на работе это практически никак не сказывается.
Переключение передач производится с помощью ручки — «кочерги». Переключение, конечно, не автомобильное (по четкости), но вполне сносное. Механик сервис-центра особо обратил мое внимание на постоянный контроль крепления этой самой кочерги и собственно рычага коробки. Если по каким то причинам болт крепления открутится, и рычаг коробки повернется по оси на 180 градусов — «коробка, считай, под переборку. Так выскакиваю кулиски из своих гнезд и поймать их без переборки просо нереально…» Так что придется внимательно следить за девайсом.
Коробка имеет мокрое сцепление и отдельную систему смазки. Соответственно придется следить и за уровнем масла в коробке и менять его по мере надобности.
Валы отбора мощности находятся в задней части коробки. В предыдущей модели мотоблока был просто шкив отбора мощности, стоящий непосредственно на валу двигателя. Примитивный способ отбора мощности имел свои преимущества. Достаточно было накинуть на шкив любой резиновый ремень — и готово, все крутится.
На мотоблоке HMБ-1 валы имеют вид шестеренок. Разумеется, подобрать к ним что то подходящее весьма затруднительно, кроме заводской же техники. Хорошо, что при покупке особо обратил на это внимание и купил пару шестерен, которые подходят к этим валам. Придется немного заняться кулибинщиной, что бы сделать шкив для «резинового» привода уже имеющихся у меня самодельных насадок.
Кстати, вала для отбора мощности два. Один вращается с частотой вращения выбранной передачи, а другой — на задней передаче. Это значительно расширяет возможности применения навесных устройств с приводом от мотоблока.
Еще одним ярким отличием нового мотоблока от старого является принципиальная смена способа установки колес или культиваторов на ось мотоблока. У старого мотоблока из редуктора торчат две полуоси, на которые насаживаются с помощью специальных удлинителей либо колеса либо культиваторы. Фиксация происходит с помощью толстых шплинтов. Это достаточно надежно и просто и замена с колес на культиваторы и обратно происходит за пару минут. Наклонил мотоблок что бы вывесилась одна сторона, вытащил пассатижами шплинт, снял колесо, надел культиватор, вставил шплинт. Та же операция и с другой стороной.
На HMБ-1 все кардинально другое. Во-первых ось мотоблока — полая. Т.е. представляет собой трубу, правда с шестигранником на конце. (кстати, совпадает по размерам с головкой ключа на 24). Так же полыми являются и оси колес и оси культиваторов. А крепление их на оси мотоблока производится с помощью длинной шпильки — стяжки, с резьбою на концах.
С одной стороны, это сильно затрудняет быструю смену колес на культиваторы. Тут фокус с наклоном надо проводить очень аккуратно, так как если на старом мотоблоке когда заменял одну сторону, другая была зафиксирована намертво. То тут при смене, ни одна из сторон не зафиксирована, пока не вставлена и не затянута шпилька — стяжка. Поэтому пока навык замены не появился, лучше использовать какую либо опору под редуктор. Впрочем, навык приходит довольно быстро.
С другой стороны, такой способ крепления колес открывает широчайшие перспективы для творчества. Теперь осью может служить практически любой отрезок трубы, в один торец которого приварена головка ключа на 24. Шпильку стяжку можно использовать любую. Даже в продаже имеются шпильки с резьбой и длиной 2 метра. Можно сделать какую угодно ассиметричность расположения мотоблока относительно оси движения, что не так маловажно при обработке некоторых культур. Можно сделать специальные колеса, которые будут например, сами формировать грядки или окучивать картофель без дополнительных навесных орудий. Установив мотоблок на каком либо «столе» и закрепив его, можно использовать оси колес как вал отбора мощности с огромным коэффициентом замедления и с чудовищным моментом силы на валу. И т.д. и т.п.
Общие впечатления от мотоблока HMБ-1 производства Кадви.
В целом, мотоблок стал практически не порядок сложнее и функциональнее. По крайней мере, потенциал у него просто огромный, особенно в плане применения дополнительных орудий. Двигатель, проверенный на надежность уже парой десятилетий, практически. Вобщем то достаточно простая и ремонтопригодная конструкция.
Но усложнение мотоблока очевидно потащило и усложнение его обслуживания. И возможно к капризности отдельных узлов. На некоторые откровенные недостатки (впрочем легко устранимые самостоятельно) я указал. А дальше — поживем, поэксплуатируем, пообслуживаем — увидим.
