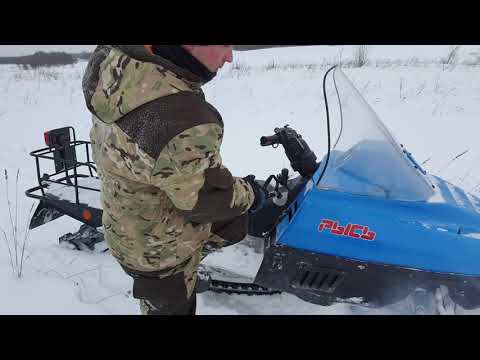

Видео:Снегоход Рысь с Мотором от Тойоты 1KRFE.Скачать

Снегоход Рысь с Мотором от Тойоты 1KRFE.

Снегоход Рысь 440

Снегоходы серии Рысь длительное время выпускались Уфимским моторостроительным производственным объединением (УМПО). Первый экземпляр снегохода Рысь был представлен в 1991 году. Модель позиционировалась как первоклассный вездеход, рассчитанный на езду по снежным равнинам. Серия быстро нашла поклонников на российском рынке.

Производство серии Рысь продолжалось 18 лет. УМПО выпускало несколько модификаций снегоходов с различными характеристиками. Все они отличались высоким качеством, свойственным уфимским продуктам. Первой модификацией серии стала Рысь 113, сделанная на базе модели Arctic Cat. Техника получилась не самой удачной, с двигателем машины регулярно возникали проблемы. Модернизация машины дала толчок к появлению новых версий снегоходов от УМПО.

Флагманом серии считалась модель Рысь 500. Версия Рысь 440 стала одним из последних продуктов производителя и представляла собой модернизированную версию Рысь 500. Дизайн техники стал более динамичным и современным. Снегоход обзавелся новой карбюраторной системой «Микуни», измененным капотом, улучшенной шестеренчатой коробкой передач и широкой гусеницей. В базовой версии снегоход получил электроподогрев ручек руля.

Видео:Снегоход рысь с двигателем лифан. Часть 1. Установка.Скачать

Снегоход рысь с двигателем лифан. Часть 1. Установка.

Видео

Тестирование техники выполнялось в различных регионах. Основные испытания проходили в Якутии, где модель показала себя очень хорошо. Улучшения, сделанные в модификации Рысь 440, улучшили маневренность и проходимость.

Какие двигатели можно установить на снегоход рысь

Производство снегохода официально завершилось в 2009 году. Однако многие собственники продолжают активно эксплуатировать модель и сегодня.

Видео:Снегоход Рысь с лифаном. Дёшево и НадёжноСкачать

Снегоход Рысь с  лифаном. Дёшево и  Надёжно

Технические характеристики

Габаритные размеры:

Снаряженная масса снегохода составляет 320 кг, полная масса – 510 кг. Предельный вес буксируемого прицепа – 250 кг. Максимальная скорость Рысь 440 на прямом участке равняется 75 км/час. Тормозной путь на скорости 30 км/час составляет 13000 мм. Модель вмещает до 2 человек.

Видео:Китайские двигатели на снегоход. БРАТЬ или нетСкачать

Китайские двигатели на снегоход. БРАТЬ или нет

Характеристики основных элементов:

1. Ходовая часть:

2. Трансмиссия:

3. Механизмы управления:

4. Электрооборудование и измерительные приборы:

Видео:снегоход рысь установка с двигателем лифан 22лс рысь 440 ремонт снегоходаСкачать

снегоход рысь установка с двигателем  лифан 22лс  рысь 440 ремонт снегохода

Двигатель

На Рысь 440 устанавливались карбюраторные бензиновые двигатели модели 432 М (432 М-01) с рядным расположением цилиндров и принудительной воздушной системой охлаждения от осевого вентилятора. Интегрированный генератор обеспечивал работу электросистемы и механизма зажигания мотора.

Характеристики силовой установки:

Особенности двигателя:

Смазка осуществляется смесью бензина и масла. Средний расход топлива на скорости 60 км/час по ровной поверхности составляет 19-20 л/100 км. Топливный бак снегохода вмещает до 28 л горючего, что позволяет двигаться без дозаправки до 1-1,5 часов.

Производство снегоходов Рысь 440 завершилось в 2009 году. В настоящее время доступны только поддержанные варианты данной модели.

Какие двигатели можно установить на снегоход рысь

Ценники на технику варьируются в зависимости от года выпуска, состояния и пробега:

Видео:БУРАН С ДВИГАТЕЛЕМ ОТ СУЗУКИ к6а / СОВЕТСКИЙ ЗВЕРЬ С ЯПОНСКИМ ДВИГАТЕЛЕМСкачать

БУРАН С ДВИГАТЕЛЕМ ОТ СУЗУКИ к6а / СОВЕТСКИЙ ЗВЕРЬ С ЯПОНСКИМ ДВИГАТЕЛЕМ

Отзывы владельцев

– на рыхлом и глубоком снеге без лопаты просто не проехать;

– зажигание регулярно выходило из строя;

– в сравнении с серией Буран тяговые качества Рысь 440 намного хуже (сравнивали с приятелем);

– трансмиссия за 4 года ломалась раз 5-6;

– топливные шланги пришлось поменять после первого года эксплуатации;

– отремонтировать Рысь 440 в полевых условиях получится не всегда и не у каждого (тот же Буран спокойно перебирали прямо в лесу).

Источник

Видео:Снегоход рысь с двигателем сузукиСкачать

Снегоход рысь с двигателем сузуки

Обзор снегохода Рысь 500. Инструкция, отзывы владельцев, цена

Снегоход Рысь 500 не зря был назван в честь этого хищника. Его отличает быстроходность и маневренность. Широкая гусеничная лента позволяет транспортному средству уверенно передвигаться как по рыхлому и глубокому снегу, так и по насту. Другими преимуществами считаются большая вместимость и комфортность езды (например, высокий козырек защищает водителя от встречного ветра и различных осадков). Судя по отзывам владельцев, миниснегоход нуждается в частом техническом обслуживании, но радует доступность и цена запчастей от производителя «Русская механика».

Видео:Подгонка двигателя Лифан 24 на снегоход Рысь 500 и подмоторная плита.Скачать

Подгонка двигателя Лифан 24 на снегоход Рысь 500 и подмоторная плита.

Технические характеристики

Габариты
Длина снегохода3200 мм
Полная ширина1240 мм
Высота по ветровому стеклу1320 мм
Высота по сидению710 мм
Вес250 кг
Силовая и ходовая часть ТС
Двигательгусеничный с передним расположением ведущих звездочек
Привод гусеницыцепь
Количество звеньев цепи22 звена
Длина шага цепи16 мм
Гусеничная лентарезинотканевая, армированная
Тип катковпрорезиненные
Ширина гусеничной ленты500 мм
Высота грунтозацепов гусеничной ленты23 мм
Количество окон гусеничной ленты43
Длина шага гусеничной ленты50,5 мм
Механизм натяжения гусеничной лентывинтовой
Тип двигателябензиновый
Количество тактов двигателя4
Тип запускаручной (но можно установить электростартер)
Вместимость топливного бака28 л
Макс. Скорость90 км/ч
Макс. масса груза на буксируемых санях250 кг
Тормоза
Управлениегидравлическое
Тормозной механизммеханический дисковый
Подвеска
Передние лыжиопорно-поворотные
Тип передней подвескинезависимая маятниковая подвеска
Тип задней подвескикатково-склизовая
Электрооборудование
Тип фронтальной фарыгалогеновая
Система зажиганияэлектронная бесконтактная

Видео:ДВС.К6А сузуки на Рысь 500Скачать

ДВС.К6А сузуки на Рысь 500

Отличительные особенности модели

Снегоход Рысь 500 — последняя модель, выпущенная Уфимским Моторостроительным Производительным Объединением (УМПО). Для знатоков этого производителя модель является настоящим лакомым кусочком: так как новые машины сейчас редко встретить в магазинах, то ценители недорогой, но функциональной мототехники устраивают настоящую охоту даже за б/у экземплярами.

Любят снегоход Рысь 500 за мощный и в тоже время довольно экономичный силовую «начинку». Эту модель можно использовать в качестве рабочей лошадки, поэтому она зачастую применяется на фермах, в лесном хозяйстве, в обслуживании нефтепроводов и газопроводов, а также в патрулировании государственных границ. В условиях снежного бездорожья снегоход способен преодолеть большое расстояние, тащить за собой сани-волокуши, нарты с грузами до 250 килограмм.

Какие двигатели можно установить на снегоход рысь

Снегоход Рысь 500 пользуется также большой популярностью у рыбаков и охотников. Его ценят за то, что позволяет выполнить все необходимые задачи, включая передвижения в труднодоступные места.

Видео:СВАП ТУРБО-ДВИГАТЕЛЯ на 100 л.с. в СНЕГОХОДСкачать

СВАП ТУРБО-ДВИГАТЕЛЯ на 100 л.с. в СНЕГОХОД

Двигатель Рыси 500

Снегоход укомплектован бензиновой двухтактной силовой установкой. Она имеет в блоке всего два цилиндра, суммарный рабочий объем которых составляет 0.431 литра. Номинальная мощность на выходе равна 29.42 киловаттам (40 лошадиных сил). Система охлаждения воздушно принудительного типа позволяет эксплуатировать машину не только при низких температурах, но и в жару.

Какие двигатели можно установить на снегоход рысь

Двигатель на каждый 100 км расходует около 20 литров бензина. К качеству заливаемого топлива он неприхотлив, но все же специалисты рекомендуют применять бензин не ниже АИ-80. Запуск двигателя осуществляется вручную, но есть возможности установки электрического стартера.

В Рыси 500 используется бесконтактная электронная система зажигания. Он обеспечивает ровную и стабильную работу агрегата в любых условиях эксплуатации.

Видео:Какой двигатель K6A выбрать для установки на снегоход?Скачать

Какой двигатель K6A выбрать для установки на снегоход?

Модификации

Выпускался этот снегоход в нескольких модифицированных версиях. Можно выбрать:

Видео:Снегоход ВRP с двигателем лифан 29л/с.Скачать

Снегоход ВRP с двигателем лифан 29л/с.

Инструкция по применению

Инструкция к снегоходу Рысь 500 (УС-440) состоит из таких разделов:

Как выставить зажигание на снегоходе Рысь 500

Для качественной работы двигателя в опасных условиях нужно выполнить правильно настройку. Перед тем, как отрегулировать систему зажигания, следует учесть в процессе регулировки такой параметр – установка угла опережения (УОЗ).

Чтобы настроить зажигание, используйте такие инструменты:

Какие двигатели можно установить на снегоход рысь

По инструкции начертите шкалу и пометьте градусы на ней, далее нарисуйте на бумаге круг, чтобы его диаметр соответствовал размеру неподвижного элемента монтированного вариатора на аппарате. Центральная часть круга – середина края коленчатого вала.

Чтобы отрегулировать угол опережения зажигания, нужно выключить двигатель, ослабить винты магдино и повернуть основание последнего на нужную величину. Повторите проверку угла с использованием страбоскопа.

Поворот основания по часовой стрелке сделает угол опережения меньше, а против нее – увеличит. Смещение на 0,9 мм соответствует его изменению на градус.

После выполненной замены основание магдино нужно проверить, установить угол опережения зажигания с нанесением риски на корпусной части. На максимальных оборотах двигателя угол опережения зажигания должен составлять 21-23 градуса. Кроме высоких оборотов, дополнительно УОЗ можно проверить на холостом ходу – 14-17 градусов и на оборотах пуска – 8,5-11 градусов. Чтобы выставить правильные параметры, нужно использовать универсальный тахометр. Приоритетные показания: положение основания магдино, которое обеспечивает нужный угол при высоких оборотах.

Электросхема снегохода Рысь 500

Какие двигатели можно установить на снегоход рысь

Видео:Установка двигателя от оки на снегоход "Рысь"Скачать

Установка двигателя от оки на снегоход "Рысь"

Цена на снегоход

Из-за прекращения серийного производства снегохода Рысь 500 найти его в абсолютно новом техническом состоянии является довольно сложной задачей (на официальном сайте модель не продается). Если посчастливится отыскать машину на складе какого-то магазина, то отдать за нее придется 185000-210000 рублей.

Какие двигатели можно установить на снегоход рысь

Гораздо проще и экономичнее достать б/у снегоходы. Стоимость на них варьируется от 80000 до 150000 рублей (в зависимости от пробега). Как правило, даже использованные в течение пары сезонов Рыси все равно прекрасно служат, так как сохраняют свои отличные ходовые и грузовые качестве на протяжении нескольких десятилетий.

Источник

Видео:Замена двигателя на Рысь 500МСкачать

Замена двигателя на Рысь 500М

Инструкция по установке бензинового четырехтактного двигателя 410 на снегоход «Рысь».

— демонтируйте со снегохода двигатель в сборе, катушки зажигания, коммутатор, электропроводку двигателя.
— вырежьте из стального листа толщиной 3-4 мм пластину размером 350х200 мм. Положите ее на место установки двигателя, оперев передний торец пластины длиной 200 мм на передний поперечный лонжерон рамы снегохода. Обрежьте мешающие кронштейны крепления штатного двигателя, приваренные к раме снегохода.
— поставьте двигатель в сборе с ведущим регулятором вариатора на пластину, наденьте ремень на оба шкива вариатора. Сориентируйте двигатель по плоскости ремня так, чтобы оба шкива вариатора и ремень находились в одной плоскости. При этом расстояние между осями шкивов вариатора должно составлять 265-270 мм.
— отметьте на пластине расположение крепежных отверстий сквозь отверстия на станине двигателя. Снимите двигатель, просверлите 4 отверстия диаметром 10-12 мм в пластине в соответствии с разметкой.
— приварите пластину или закрепите болтами к раме снегохода. Установите двигатель на пластину, подставив под станину мотора 4 дистанционных проставки высотой 15-20 мм. При помощи этих проставок двигатель приподнимается относительно ведомого шкива вариатора, что препятствует контакту ведомого шкива вариатора при его расдвижении с выпускным коллектором двигателя. Закрепите двигатель при помощи 4 болтов М10х50 и самоконтрящихся гаек.
— снимите корпус воздушного фильтра и обрежьте шпильку его крепления. Защитите открытое отверстие забора воздуха сеткой для исключения попадания в него предметов, способных повредить двигатель.
— при помощи подходящей трубы или металлического экрана направьте вниз выхлопные газы из выпускного отверстия глушителя.
— пропустите шнур ручного стартера сквозь отверстие в приборном щитке снегохода. При развязывании узлов, фиксирующих рукоятку ручного стартера, будьте внимательны: не упустите шнур внутрь улитки ручного стартера.
— перенесите замок зажигания (двигатель с электрозапуском) или красный выключатель зажигания (неэлектрофицированный двигатель) на приборный щиток снегохода, надставив проводку подходящими проводами. Будьте внимательны, не перепутайте провода, это приведет к выходу из строя катушки зажигания или освещения.
— подсоедините плюсовой кабель от АКБ к шпильке на втягивающем реле стартера, минусовой кабель соедините с картером двигателя (двигатель с электрозапуском).
— подсоедините тросик газа к курку на руле Вашего снегохода, отрегулируйте длину тросика в месте подсоединения к тяге на двигателе. Убедитесь, что хода курка достаточно для полного открытия и закрытия дроссельной заслонки.
— приобретите трос воздушной заслонки от автомобиля ГАЗ 24, ГАЗ 3302 или ГАЗ 53. Просверлите отверстие диаметром 12 мм в приборном щитке, установите в отверстие трос и зафиксируйте его с противоположной стороны щитка гайкой М12х1,25. Закрепите конец троса на рычаге воздушной заслонки карбюратора, укоротив его до необходимой длины.
— залейте в картер двигателя около 1,2 л качественного масла 10W-30, 5W-30. Заливайте масло до момента перетекания его из заливной горловины. Поддерживайте при эксплуатации уровень масла у верхней отметки. В противном случае датчик уровня масла можем заглушить двигатель при кренах снегохода.

— Если Вы устанавливаете двигатель в сборе с баком, не имеющий вакуумного насоса:
Срежьте с капота мешающие воздуховоды и прорежьте в нем отверстие, сквозь которое будет выступать бак и глушитель.
— Если приобретенный Вами двигатель оборудован вакуумным насосом:
Срежьте с капота мешающие воздуховоды и прорежьте в нем отверстие, сквозь которое будет выступать глушитель. Подсоедините подающий шланг и шланг обратки к соответствующим штуцерам бака снегохода. Соедините вакуумным шлангом центральный штуцер насоса и штуцер на впускном коллекторе двигателя. Закрепите бензонасос на штатное место или другое, расположенное ниже уровня бака.

ВНИМАНИЕ!
Не допускайте работы двигателя с оборотами более холостых без нагрузки, например на нейтральной передаче или со снятым ремнем вариатора. Это приведет к выходу мотора из строя.
Используйте только качественные синтетические моторные масла вязкости 0W-40 или 5W-40.
Не позволяйте мотору работать при заметном отклонении от горизонтального положения.

При обкатке мотора в течение 20 часов работы не выводите его на полную мощность. Через первые 10 часов смените масло с заменой масляного фильтра. Поддерживайте уровень масла около максимального уровня. Перед началом движения прогрейте двигатель на холостых оборотах в течение 5-6 минут. Не допускайте работы мотора на оборотах выше холостых при отсутствии нагрузки, например на нейтральной передаче или со снятым ремнем вариатора, т.к. это может повлечь выход мотора из строя.

Источник

Видео:Снегоход Рысь 500+,с двигателем Лифан 18, 5 сил.Скачать

Снегоход Рысь 500+,с двигателем Лифан 18, 5 сил.

Инструкция по установке бензинового четырехтактного двигателя «ФАНТЕК» 620 на снегоход «Рысь».

Заправьте двигатель маслом в соответствии с инструкцией по эксплуатации. Рекомендуем произвести пробный запуск двигателя до установки на снегоход и манипуляций по наращиванию проводки.
1. Отсоедините от штатного мотора снегохода:
-бензопроводный шланг;
-тросик газа;
-тросик обогатителя смеси;
-проводку;
-массовый кабель;
2. Снимите ремень вариатора со шкива регулятора на коленчатом валу мотора.
3. Открутите 4 болта крепления подрамника мотора к раме снегохода.
4. Ослабьте хомуты крепления глушителя к выпускным патрубкам мотора и демонтируйте глушитель со снегохода.
5. Отсоедините от мотора высоковольтные провода и демонтируйте катушки зажигания со снегохода.
6. Демонтируйте мотор со снегохода.
7. Отсоедините алюминиевый подрамник от штатного мотора и установите его на подушки крепления.
8. Установите двигатель 620 на подрамник т. о., чтобы оба шкива вариатора находились в одной плоскости, а оси валов шкивов находились на расстоянии 270 мм. Отметьте на подрамнике проекцию крепежных отверстий на плоскости крепления мотора 620. Снимите мотор и просверлите 4 отверстия диаметром 10 мм для крепления мотора.
9. Установите снизу 4 болта М10х50 в отверстия подрамника и закрепите на нем двигатель при помощи гаек и шайб.
10. подсоедините к мотору:
-бензопровод.
-массовый кабель;
-плюсовой кабель от АКБ подсоедините к шпильке на втягивающем реле стартера. В случае установки мотора 620 на снегоход, не оборудованный АКБ- установите АКБ, соединив отрицательный ее вывод с рамой снегохода, а положительный с втягивающем реле стартера. Надежно закрепите АКБ на снегоходе;
11.Замените штатный замок зажигания на прилагаемый к мотору 620, нарастив до необходимой длины проводку, соединяющую замок зажигания и мотор 620.

ВНИМАНИЕ. Будьте предельно внимательны при наращивании проводки. Любая ошибка может привести к выходу из строя катушек зажигания, диодного мости, катушек генератора и реле-регулятора. Не ленитесь маркировать провода при их отсоединении и разрезании.

12. Подсоедините тросик газа к рычагу управления на руле. Отрегулируйте его длину.
13. Наденьте ремень вариатора на шкив регулятора, установленный на коленчатом валу мотора 620.
14. Нарастите выпускные патрубки мотора 620 подходящими отрезками трубы, разместив глушитель на месте штатного. Выведите конечный патрубок под днище снегохода. В месте соединения выпускных патрубков с «банкой» глушителя установите гибкий участок или шарнир.
15. С внутренней стороны капота при необходимости удалите мешающие стенки воздуховодов. В зависимости от модификации снегохода, может потребоваться вырезать участок капота, мешающий его полному закрыванию.
16. Залейте в картер двигателя около 2 л синтетического масла, ориентируясь по масляному щупу. Поддерживайте уровень масла в процессе эксплуатации около максимума.

Для запуска мотора 620 подкачайте грушей бензин, закройте полностью воздушную заслонку карбюратора и при помощи ключа зажигания включите стартер. После запуска по мере прогрева двигателя постепенно откройте воздушную заслонку карбюратора.

ВНИМАНИЕ!
Не допускайте работы двигателя с оборотами более холостых без нагрузки, например на нейтральной передаче или со снятым ремнем вариатора. Это приведет к выходу мотора из строя. Используйте только качественные синтетические моторные масла вязкости 0W-40 или 5W-40. Не позволяйте мотору работать при заметном отклонении от горизонтального положения. При опрокидывании снегохода заглушите двигатель и верните снегоход в горизонтальное положение.

Данный двигатель обладает очень эффективной системой охлаждения, что позволяет ему не перегреваться даже при плюсовой температуре под большой нагрузкой. В следствие этого, при низких температурах, возможен недостаточный прогрев двигателя, что может привести к неполному сгоранию топливной смеси, разбавлению масла топливом и, как следствие, к повышенному износу мотора. Для предотвращения неполного прогрева двигателя при эксплуатации при низкой температуре необходимо предусмотреть экран или шторку, частично перекрывающую доступ воздуха к крыльчатке охлаждения со стороны пластикового кожуха в задней части мотора.

При обкатке мотора в течение 20 часов работы не выводите его на полную мощность. Через первые 10 часов смените масло с заменой масляного фильтра. Поддерживайте уровень масла около максимального уровня. Перед началом движения прогрейте двигатель на холостых оборотах в течение 5-6 минут. Не допускайте работы мотора на оборотах выше холостых при отсутствии нагрузки, например на нейтральной передаче или со снятым ремнем вариатора, т.к. это может повлечь выход мотора из строя.

Не позволяйте мотору работать при заметном отклонении от горизонтального положения.

Источник
