Какие подшипники стоят в двигателе иж планета 5

Читатель А. Устинов из Кемерова спрашивает, какие подшипники и сальники применяются на мотоциклах «ИЖ — Планета» и «ИЖ — Юпитер», и просит сообщить их номера.

Коленчатый вал мотоцикла «Планета» (всех моделей) опирается на два роликовых подшипника 2505К и на один шариковый подшипник 304 (слева). Его цапфы уплотняются сальником, имеющим обозначение ИЖ-49 сб. 1-30-1 с крышкой (справа) и сальником ИЖ-49 сб. 1-40-3 (слева).

Коленчатый вал «Юпитера» (тоже всех моделей) устанавливается на трех шарикоподшипниках 205 и на шарикоподшипниках 304 (слева). Сальники такие: правый — ИЖ-49 сб 1-30-3 с крышкой, левый — ИЖ-Ю сб. 1-50 и по одному сальнику ИЖ-Ю сб. 1-14-1 в каждой из двух крышек кривошипных камер.

Вторичный вал коробки передач и у о Планеты» и у «Юпитера» опирается на роликоподшипник 192906 К1М и уплотняется сальником ИЖ-49 сб. 1-28-1.

Первичный вал у всех мотоциклов слева опирается на шарикоподшипник 204. а справа — на бронзовую втулку внутри вторичного вала

Наружный барабан сцепления мотоциклов ИЖ Юпитер и «Планеты-3» вращается в подшипнике 104, а вал пускового механизма (кик-стартера) уплотнен в левой крышке картера сальником ИЖ-Ю2 сб. 1-52 (только у «юпитеров»).

Передняя вилка в рулевой колонке рамы опирается у всех этих мотоциклов на два упорныхшарикоподшипника 778706.

Подшипники колес у всех этих же мотоциклов (по два на колесо) шариковые 203 (или 60203), а подшипник звездочки заднего колеса — шариковый — 205. Для защиты подшипников колес от пыли до 1965 года применялись простые фетровые сальники, а затем — специальные резиновые — ИЖ-56 сб 4-27.

Ось маятниковой вилки уплотнена двумя фетровыми сальниками ИЖ-56. 2-90 и двумя резиновыми с пружиной — ИЖ-56 сб. 2-99.

В перьях передней вилки тоже установлено по два сальника в каждом: фетровый — ИЖ-49. 3-23 и резиновый — ИЖ-П сб. 3-7

Пять случайных мотоциклов:

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Пять случайных статей о мотоциклах:

Использование кожуха цепи от мотоцикла Восход на Ява 634

Чехлы для Явы На некоторых мотоциклах Ява-634 (из первых партий поставки) довольно быстро выходят из строя чехлы цепи, а приобрести новые пока еще трудно. Вместо них для защиты цепи можно использовать чехлы от мотоцикла Восход. Переделка кожуха:1— рамка; 2— пластина; 3— распорная втулка; 4 — старая часть кожуха; 5 — удлинитель Чтобы закрепить их. надо изготовить два удлинителя 5 (см. рисунок) и две распорные втулки 3, посредством которых соединяем половины кожуха. Удлинители делаем, пользуясь оправкой. К ним привариваем (или припаиваем) рамки 1, которые предварительно при помощи тонкого зубила срубаем со старыхкожухов. Все соединения на кожухе желательно загерметизировать пайкой или другим способом. Для более надежного крепления кожухов следует изготовить новые хомутики или усилить старые, приварив к ним металлические пластинки.На моем мотоцикле после пробега 5000 километров чехлы имеют первоначальный вид.А. КОРНИЛОВ 606230, Горьковская обла.

Ява 634-01. Подробное описание новинки

Электроника на ИЖевских машинах. Основные неисправности, методы обнаружения и устранения

Основные неисправности электроники, методы обнаружения и устранения. Все ижевские мотоциклы последних лет выпуска оборудованы электронными прерывателями указателей поворота, а те из них, у которых 12-вольтовое оборудование, — еще и выпрямительными блоками.Характеристики и надежность этих приборов выше, чем механических, но и с ними случаются неполадки. Как правило, отказавший прибор заменяют новым, что влечет дополнительные затраты и расход запасных частей. Между тем, если знать схему прибора и методику ремонта, в большинстве случаев его можно восстановить. Это доступно многим мотоциклистам, знакомым с электро- или радиотехникой. Предлагаем им рекомендации, подготовленные инженерами-конструкторами из Ижевска В. АРДАШЕВЫМ и В. МЕЗРИНЫМ. Тема этой первой статьи — описание конструкции, проверка и ремонт прерывателя.На мотоциклах ИЖ П3-02, ИЖ Ю3-02, ИЖ ПС, ИЖ Ю4 с 1980 года ставят универсальный электронный прерыватель указателей поворота ИЖ РП 2СМ-10. Он полностью заменяе.

Установка генератора Г424 на двигатели К750, К750М, К750М-01, М-72

Новый генератор на старые машины При капитальном ремонте двигателя тяжелых мотоциклов с 6-вольтовым электрооборудованием или б случаях, когда выходит из строя «родной» генератор Г414, у владельца машины возникает естественное желание применить более совершенный и мощный 12-вольтовый Г424. С ним надежнее работает электро-оборудование, выше световые характеристики приборов, можно использовать широко распространенные автомобильные лампы. Поскольку по посадочному месту эти генераторы невзаимозаменяемы, совет об установке Г424 на двигатель К750М-01, опубликованный в октябрьском номере журнала за прошлый год, вызвал интерес читателей и просьбу рассказать подробнее, как это сделать на мотоциклах других марок и моделей.Предоставляем слово специалисту по ремонту тяжелых мотоциклов инженеру А. СМИРНОВУ, которого редакция познакомила с предложениями читателей на эту тему.Прежде всего должен напомнить, что переделка электрооборудования не ограничивается установкой новог.

Мотоцикл К-750М

Источник

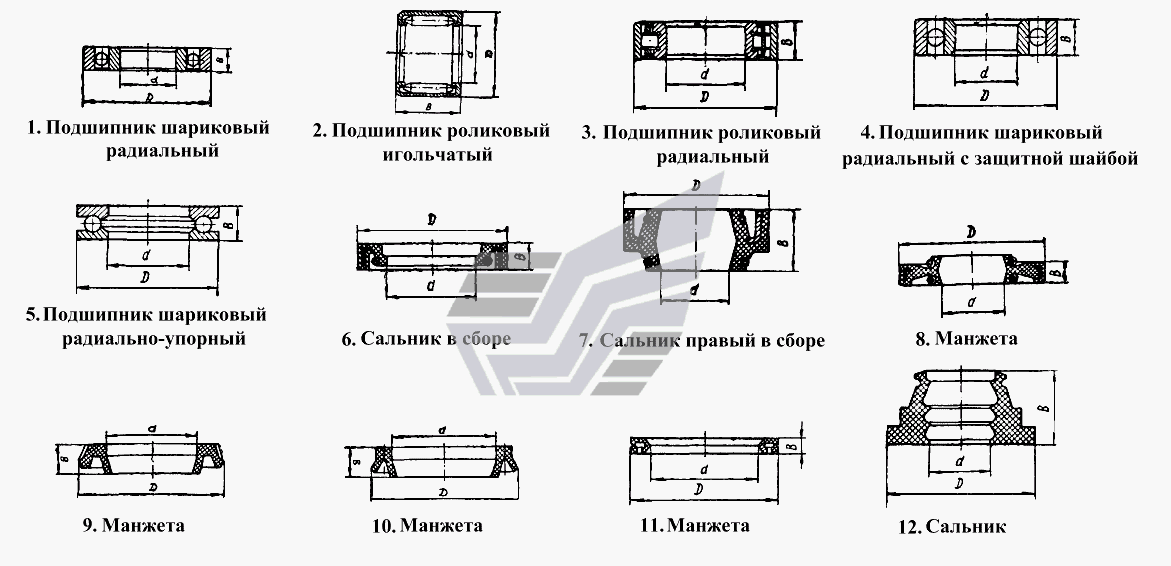

Подшипники ИЖ-7.107 «Планета-5». Каталог 2002г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Какие подшипники стоят в двигателе иж планета 5

Номер203
НаименованиеПодшипник ГОСТ8338-75
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»2
ОКПО класс46 Подшипники качения
Номер203
НаименованиеПодшипник ГОСТ8338-75
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»2
ОКПО класс46 Подшипники качения

Номер детали на чертеже: 1

Подшипник ГОСТ8338-75

Заводской номер: 203 Количество на модель: 2

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Номер304
НаименованиеПодшипник шариковый радиальный (d=20, D=52, B=15)
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»1
ОКПО класс46 Подшипники качения
Номер304
НаименованиеПодшипник шариковый радиальный (d=20, D=52, B=15)
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»1
ОКПО класс46 Подшипники качения

Номер детали на чертеже: 1

Подшипник шариковый радиальный (d=20, D=52, B=15)

Заводской номер: 304 Количество на модель: 1

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Номер204
НаименованиеПодшипник ГОСТ8338-75
ОКПО класс46 Подшипники качения
Номер204
НаименованиеПодшипник ГОСТ8338-75
ОКПО класс46 Подшипники качения

Номер детали на чертеже: 1

Подшипник ГОСТ8338-75

Заводской номер: 204 Количество на модель:

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Номер104
НаименованиеПодшипник ГОСТ8338-75
ОКПО класс46 Подшипники качения
Номер104
НаименованиеПодшипник ГОСТ8338-75
ОКПО класс46 Подшипники качения

Номер детали на чертеже: 1

Подшипник ГОСТ8338-75

Заводской номер: 104 Количество на модель:

Номер детали на чертеже: 1

Подшипник шариковый радиальный (d=12, D=32, B=10)

Заводской номер: 201 Количество на модель:

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Номер детали на чертеже: 2

Подшипник ГОСТ4060-78

Заводской номер: 941/15 Количество на модель:

Номер детали на чертеже: 2

Подшипник роликовый игольчатый (d=17, D=23, B=14)

Заводской номер: 941/17 Количество на модель:

Номер2505КМУ
НаименованиеПодшипник
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»2
ОКПО класс46 Подшипники качения
Номер2505КМУ
НаименованиеПодшипник
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»2
ОКПО класс46 Подшипники качения

Номер детали на чертеже: 3

Подшипник

Заводской номер: 2505КМУ Количество на модель: 2

Номер60303
НаименованиеПодшипник
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»2
ОКПО класс46 Подшипники качения
Номер60303
НаименованиеПодшипник
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»2
ОКПО класс46 Подшипники качения

Номер детали на чертеже: 4

Подшипник

Заводской номер: 60303 Количество на модель: 2

Номер детали на чертеже: 4

Подшипник

Заводской номер: 60203А Количество на модель: 2

Какие подшипники стоят в двигателе иж планета 5

На складах : 103 шт.

Номер778706
НаименованиеПодшипник шариковый радиально-упорный (d=30, D=48, B=12)
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»2
Покрытиебез покрытия
ОКПО класс46 Подшипники качения
Номер778706
НаименованиеПодшипник шариковый радиально-упорный (d=30, D=48, B=12)
Кол-во на «для ИЖ 7.107 (Планета 5);для ИЖ 7.107-01 (Планета 5-0»2
Покрытиебез покрытия
ОКПО класс46 Подшипники качения

Номер детали на чертеже: 5

Подшипник шариковый радиально-упорный (d=30, D=48, B=12)

Заводской номер: 778706 Количество на модель: 2

Номер детали на чертеже: 6

Сальник в сборе

Заводской номер: ИЖ49.СБ.1.28.1 Количество на модель: 1

Номер детали на чертеже: 7

Сальник в сборе

Заводской номер: ИЖ49.СБ.1.29.2 Количество на модель: 1

Номер детали на чертеже: 8

Манжета (d=24,4, D=52, B=10)

Заводской номер: ИЖЮ.СБ.1.50 Количество на модель: 1

Номер детали на чертеже: 9

Манжета главная

Заводской номер: 7.109-3505042 Количество на модель: 1

Номер детали на чертеже: 10

Манжета (d=8, D=16,7, B=4)

Заводской номер: 7.109-3505045 Количество на модель: 1

Номер детали на чертеже: 11

Манжета (d=58,5, D=84, B=8)

Заводской номер: ИЖП2.4.222 Количество на модель: 1

Номер детали на чертеже: 12

Сальник (d=9,2, D=24, B=12,7)

Заводской номер: ИЖ56.2.99-1 Количество на модель: 2

Какие подшипники стоят в двигателе иж планета 5

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Источник

Подшипники коленвала Иж Планета (2505КМ 2 шт. металлическая обойма)

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5

Характеристики подшипника 2505 / N2205

ПараметрОбозначениеЗначениеЕдиницы
Внутренний диаметр подшипникаd25мм
Наружный диаметр подшипникаD52мм
Ширина подшипникаВ18мм

Внимание, это новодельные подшипники. Заявлены, как производства Россия, хотя по факту невозможно убедиться в производителе комплектующих, так как зачастую современные российские заводы являются лишь сборочными площадками.

Написать отзыв

Зарегистрируйтесь, оставляя отзывы о товаре, можно заработать бонусные баллы!

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка: Плохо Хорошо

Введите код, указанный на картинке:

Источник

Какие подшипники стоят в двигателе иж планета 5

Какие подшипники стоят в двигателе иж планета 5Какие подшипники стоят в двигателе иж планета 5Какие подшипники стоят в двигателе иж планета 5Какие подшипники стоят в двигателе иж планета 5Какие подшипники стоят в двигателе иж планета 5

57. Приведите перечень подшипников и сальников мотоциклов «Иж», укажите места их установки и размеры

Для начала условимся, что все подшипники и сальники будут иметь одинаковые обозначения размеров: первое число — наружный диаметр, второе — внутренний и третье — высота (или ширина). А теперь — сам перечень: подшипник 104 — наружный барабан сцепления и первичный вал: 42X20X12; подшипник 203 — картер двигателя и промежуточный вал, подшипники колес: 40X17X12; подшипник 204 — картер двигателя и первичный вал: 47X20X14; подшипник 205 — крышки кривошипных камер, картер двигателя и полуоси коленчатых валов, звездочка заднего колеса: 52X25X15; подшипник 2505КМ — картер двигателя и полуоси коленчатого вала двигателя «Иж-П4»: 52X25X18; подшипник 192906К1 — картер двигателя и вторичный вал: 46,4X30X13; подшипник 778706 — рулевая колонка: 48X30X12; сальник правый коленчатого вала «Иж-49» 1—48—3: 30Х16,5Х10,5; сальник вторичного вала «Иж-49» 1—47—2: 52 X 34,5 X 9; сальник левый коленчатого вала «Иж-Ю» сб. 1—49: 52,2X24,4X10; сальник коленчатого вала (для «Иж-Ю4») «Иж-Ю» сб. 1—15—1: 52,2×24,4X6; сальник колеса «Иж-56» сб. 4—29: 36,5X21,5X6,5; сальник передней вилки «Иж-П» сб. 3—10—1: 43X32X8,5; сальник левый (для «Иж-П4») «Иж-49» сб. 1—49: 52X24,4X20; манжета Иж-П2-222: 84X58,5X8; сальник заднего амортизатора «Иж-56» 2—99—1: 24Х9,2Х X12,7; кольцо уплотнительное вала переключения передач «Иж-П2» 1—421: 17,7X13,7X2; колпачок гайки вторичного вала «Иж-П2» 1—416: 43,5X4,5X14,5; сальник вала пускового механизма (для «Иж-Ю4») «Иж-Ю2» 1—132—1: 32X23X14; кольцо уплотнительное вала пускового механизма «Иж-П2» 1—423—1: 28,4X22X6.

58. Перечислите подшипники, применяющиеся на мотоцикле «Восход-3», и укажите их количество и размеры.

Подшипники коленчатого вала 205, 3 шт., 47X20X14; подшипник первичного вала 203, 1 шт., 40 X 17 X 12; подшипник рулевой колонки 746905, 2 шт., 44X26X21; игольчатый подшипник нижней головки шатуна 464805Д, 1 шт., 31X25X18,5; подшипники промежуточного вала коробки передач 202, 2 шт., 35 X 15 X 11; подшипники колес 60204, 4 шт., 47X20X14; ролик подшипника вторичного вала, 42 шт., 4X6; шарик штока выключения сцепления и центрального переключателя, 3 шт., 4,763; шарик педали рычага кикстартера, 1 шт., 6,35; подшипник звездочки заднего колеса 60304, 1 шт., 52X20X15.
