В данном разделе вы можете просмотреть и скачать инструкции (мануал) необходимые для ремонта автоматических коробок передач (АКПП). Ведь для того чтобы произвести ремонт любого агрегата в автомобиле нужно руководство (мануал) по ремонту, и АКПП не является исключением. “Где скачать инструкцию (мануал, руководство) по ремонту автоматической трансмиссии?” – этот вопрос интересует не только начинающих мастеров по ремонту “автоматов”, но и опытных ведь не имея под рукой инструкции или хорошего мануала по ремонту практически невозможно произвести его качественно. Но даже если вы нашли хороший мануал, прежде чем приступать к самостоятельному ремонту следует несколько раз подумать, и если вы не уверены в том, что делаете, лучше обратится к профессионалам в этом деле! Ведь не имея достаточного опыта, вы можете серьезно навредить вашей автоматической коробке передач. Данный раздел будет периодически обновляться, с добавлением новых инструкций и мануалов по ремонту АКПП (автоматической коробки передач). Каждое руководство из представленного списка может использоваться только для ознакомительных целей. Если в нашем списке нет нужного вас мануала или инструкции, можете написать нам на наш e-mail. Возможно мы сможем найти нужное вам руководство по ремонту АКПП.

Скачать руководство, инструкцию, мануал для ремонта АКПП

АКПП Chrysler 31TH (A413), A404, A470, A413, A670

Мануал на акпп 31тнБольшое и популярное семейство 3-х ступенчатых АКПП A404 / A413 / A470 / A670 с 1981 года успешно устанавливалось на переднеприводных моделях Крайслер, Додж и Плимут среднего класса на протяжении почти 20 лет. (список всех авто – внизу)

Крайслер – один из родоначальников автоматических коробок, начинал эту серию 3-х ступенчатых коробок с удачной конструкции 31TH в далеких 70-х годах золотого века автомобильной Америки. Затем последовали совершенствования этой мегауспешной коробки в 80-81 годах, когда к первой подмодификации А404 добавилась более мощная А414 (31ТН). Потом были изменения в 1983-м, в 85 годах, появились поколения А470 и самая мощная А670, которые устанавливались невероятно долго пока их не сменили 4-х ступенчатые коробки.

В 1988 году в эту уникальную гидравлическую коробку был введен первый соленоид управления блокировкой гидротрансформатора (модель A670 ). Управление переключениями передач в ней осуществляется гидро-механическим способом с помощью говерноров.

Мануал на акпп 31тнЭта заслуженная 3-х ступенчатая семья проста и долговечна как корабли, доставшиеся России после войны с Германией, и до сих пор часто встречается в капремонте (в основном А670), много и успешно ремонтируется и служит после ремонта долго и надежно.

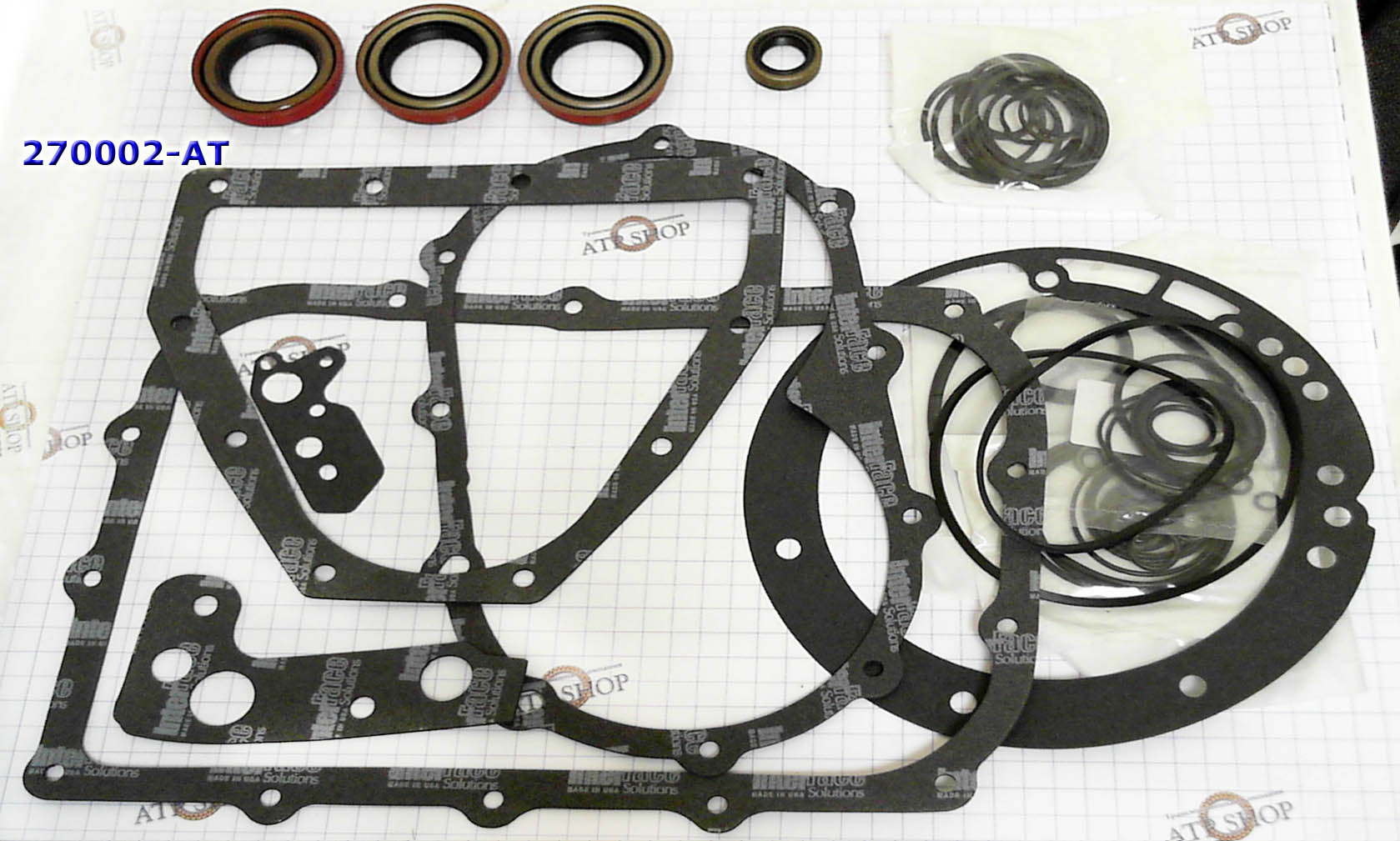

Подобрать ремкомплекты – нажми клавишу слева.

Мануал на акпп 31тн

Мануал на акпп 31тн

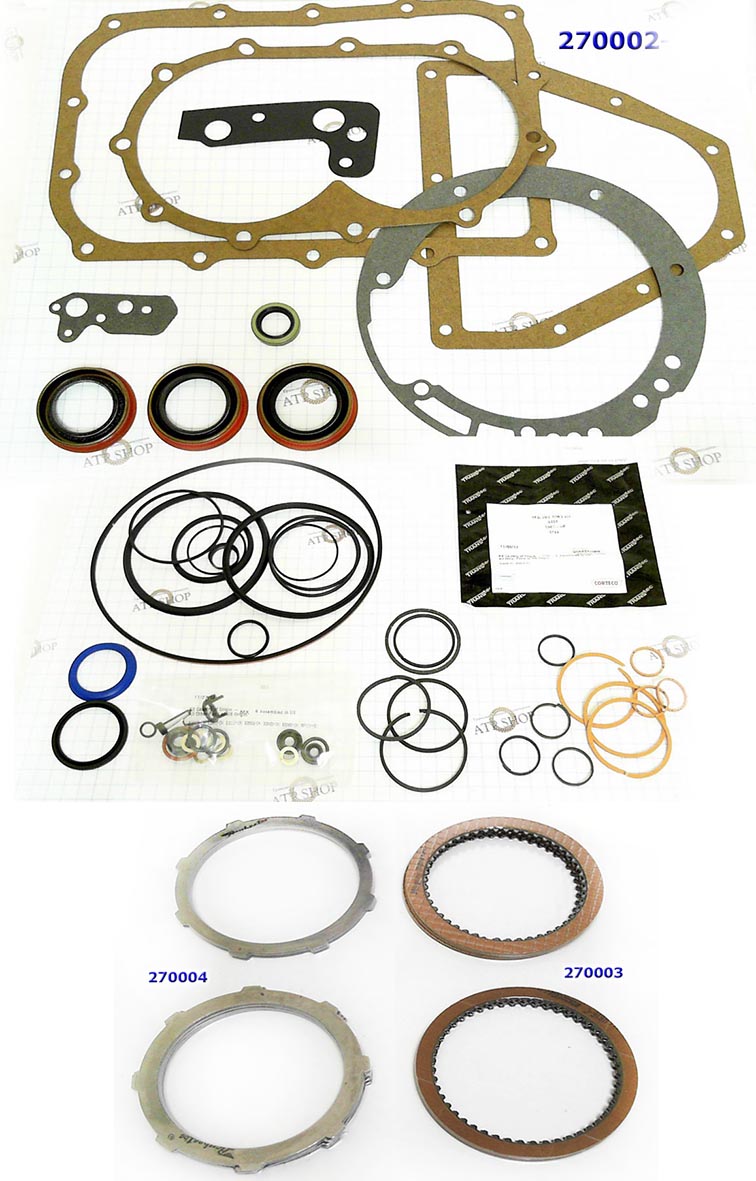

Мануал на акпп 31тнБерут в основом Мастеркит от Пресижн, из-за его удивительно низкой цены, которая связана с огромной популярностью этих ремкомплектов по всей Америке.

Мануал на акпп 31тн

Кроме комплекта фрикционов приходится менять и пропитанные горелым маслом (и клеем фрикционных накладок) тормозные ленты:

Мануал на акпп 31тн– тормозная лента Реверс ( 270024 ). Конструкция лент не менялась с 1978 года.Мануал на акпп 31тн

Наличие в поддоне кусочков пластмассы – свидетельствует о необходимости срочной замены всех вошеров, но мастера советуют не дожидаясь их разрушения менять все прослужившие 12-15 лет вошеры на новые.

Мануал на акпп 31тн

Мануал на акпп 31тнМануал на акпп 31тнФрикционы и стальные диски меняются всем комплектом которые затем ходят еще не один год. (№ 270003 ). Если стоит задача оптимизировать затраты на фрикционы, то мастера меняют только расходники сгоревшего пакета Форвард – фрикционы – № 270108 и стальные диски – 270128

Мануал на акпп 31тнМануал на акпп 31тн

Расходником здесь также является – комплект Сепаратора обгонной муфты, (пМануал на акпп 31тнружины и ролики № 270654 ),

– Соленоид Блокировки ГДТ ( 270425 ) для А670, который был введен в гидравлическую 3-х ступенчатую коробку для включения ранней блокировки гидротрансформатора.

Мануал на акпп 31тн

Мануал на акпп 31тн

От изношенных втулок, которые кроме всего прочего еще и держат давление масла в пакетах, страдают в первую очередь сцепления и горят фрикционы.

Мануал на акпп 31тн

Мануал на акпп 31тн

Барабаны Директ ( 270555 – восстановленный) и

Мануал на акпп 31тн

Мануал на акпп 31тн– Планетарный ряд Rear ( 270584 ) и

Мануал на акпп 31тн

пружины Бельвиля № 270974 и остальное “железо”, замену которому можно довольно быстро и недорого найти у нас на рынке.

Мануал на акпп 31тн

A404 /470 /670, 30TH/31TH – Уникально простая коробка Крайслера с большим запасом прочности по железу.

Стоимость и наличие позиций вы можете проверить в интернет-магазине нажав для поиска детали номер на оранжевом фоне.

На каких авто устанавливалось это семейство АКПП:

АвтоМодельГод выпускаСтрана сборкиДвигательМодельАльтернативное имя
CHRYSLERPT CRUISER003 SP FWDL4 2.4L31THA413
CHRYSLERVOYAGER01CAN USA3 SP FWDL4 2.4L V6 3.0L31THA413
DODGECARAVAN/GRAND CARAVAN95-00USA3 SP FWDL4 2.4L31THA413
DODGENEON95-01USA3 SP FWDL4 2.0L31THA413
DODGESPIRIT953 SP FWDL4 2.5L V6 3.0L31THA413
PLYMOUTHACCLAIM953 SP FWDL4 2.5L V6 3.0L31THA413
PLYMOUTHNEON95-01USA3 SP FWDL4 2.0L31THA904
PLYMOUTHVOYAGER/GRAND VOYAGER95-003 SP FWDL4 2.4L31THA413
PLYMOUTHVOYAGER/GRAND VOYAGER95-003 SP FWDV6 3.0L31TH1670

Примерный ассортимент запчастей для ремонта этой АКПП

Актуальную цену и наличие – можно узнать, нажав номер детали.

ATPshop.ru — запчасти для ремонта АКПП всех легковых автомобилей

Мы работаем на рынке запчастей АКПП с 2006 года

Руководства по ремонту АКПП

В этом разделе Вы сможете найти руководство по ремонту АКПП, схемы, мануалы. Выберите необходимый тип автоматической коробки передач и перейдите на страницу с полезной информацией. Вы можете скачать необходимое руководство акпп на странице с информацией о коробке, которую видите. Если Вы не знаете какой тип устанавливается на Ваш автомобиль – посетите раздел, который поможет определить АКПП по марке и модели машины.

Ремонт автоматической коробки передач своими руками задача сложная. Если у Вас возникли вопросы, просто позвоните нам, мы обязательно дадим совет и проконсультируем по ходу выполнения работ, и при необходимости окажем посильную помощь. В случае если в списке Вы не нашли нужную коробку, напишите нам и мы обязательно добавим недостающий материал.

Источник

Мануалы, Коды неисправности OBD II

Большая часть кратких «мануалов АКПП» для типичной диагностики для данной АКПП внесена на страницы соответствующих трансмиссий.

Если вам нужен подробный мануал, то ищите в сети каталоги по кодовому слову «Митчелл (Mitchel)» или «ATSG». Это очень объемные каталоги (на английском) по ремонту большинства АКПП.

Мы не занимаемся ремонтом и обучением, и у нас нет специалистов и возможностей «пообщаться» или проконсультировать каждого, у кого есть вопросы по диагностике и нет времени изучить тему самостоятельно. Сожалеем. Для таких случаев мы написали ответы на все подобные вопросы — на этом сайте. смотрите МЕНЮ. Тысячи людей каждый день получают здесь ответы на свои вопросы самостоятельно. И у вас получится!

Для желающих «пообщаться» — есть форумы и социальные сети. По каждой автомашине и автомату существует множество форумов в интернете и есть ютьюб, где можно найти ответы на популярные вопросы по устройству и ремонту АКПП. Забиваете в Яндекс «ремонт акпп #. » и море информации у ваших ног.

Как читать мануалы?

1. Соленоиды.

Мануал на акпп 31тнНаиболее распространенный вопрос типа: «Какой соленоид отвечает за переключение 2-3 (или 3-2)?«

Мануал самой популярной в ремонте AW55-50SN: Мануал на акпп 31тн

Мануал на акпп 31тнНо бывают и такие проблемы, когда при снятии напряжения золотник соленоида не возвращается в исходное положение, заедает, возвратная пружина не срабатывает как надо. И это тоже может служить причиной нештатного переключения.

Для 6-ти ступенчатых коробок эта система еще более усложнена. Причем, если для Айсиновских коробок еще выпускаются мануалы для мастеров, то для очень сложных и капризных VFS-соленоидов ZF такие тесты с омметром и компрессором не проводятся, а соленоиды проверяются на диагностическом оборудовании, и часто заменяются всем комплектом.

Мануал на акпп 31тн

2. Проверка давления масла.

Мануал на акпп 31тнДля проверки работы пакетов имеются таблицы нормального давления и порты подключения манометра для диагностики. (слева)

3. Моменты затяжки болтов. Для каждого типа крепления существуют свои рекомендуемые моменты затяжки болтов. Используются таблицы, в которых дана эта информация. Для некоторых поддонов имеется даже инструкция в какой последовательности нужно закручивать болты, чтобы обеспечить герметичность и долгую жизнь поддона.

Мануал на акпп 31тн4. Зазоры между фрикционами в пакетах.

Таблицы в мануалах указывают какими должны быть зазоры в сжатом и разомкнутом расстоянии. Проверяются подачей давления (воздух) в пакет и проверкой микрометром на сколько разошлись (сомкнулись) диски пакета. (слева)

Наш принцип отбора таблиц для мануала:

— Принцип «Пресижн»: самые необходимые страницы, часто запрашиваемые для ремонтов именно этой АКПП:

— Справочная информация по маслу ATF.

— Моменты затяжки болтов.

— шарики в клапанной плите,

— распиновка фишки для теста соленоидов.

— Какой пакет сцепления на какой скорости работает. Поток мощности.

— Зазоры между фрикционами в пакетах.

Codes OBD-II in English →

ATPshop.ru — запчасти для ремонта АКПП всех легковых автомобилей

Мы работаем на рынке запчастей АКПП с 2006 года

Источник

Мануал на акпп 31тн

Зарегистрирован: 19.10.2008
Сообщения: 86
Благодарности: 8/4

Уважаемый АлНик, примерно всё так и есть, но именно в случае с коробкой 31ТН, как раз поршень не выбирает износ ленты, он всегда возвращается в одно место ( в других коробках японцы, немцы, там да поршень выбирает зазор и абсолютно никаких доп. регулировок не требуется). А именно в этой коробке этого не происходит, почему они и выкатили такое предписание, регулировать при каждой смене масла, ну перестраховываются)))). Повторюсь именно в 31ТН НЕТ автоматической регулировки.Ну а чем больше зазор. Но это уже совсем тех. подробности, думаю они тут не нужны.

Мануал на акпп 31тн
Мануал на акпп 31тн
Зарегистрирован: 06.09.2006
Сообщения: 7616
Благодарности: 620/1131

Зарегистрирован: 19.10.2008
Сообщения: 86
Благодарности: 8/4

Мануал на акпп 31тн

Зарегистрирован: 02.04.2008
Сообщения: 109
Благодарности: 3/7

Зарегистрирован: 19.10.2008
Сообщения: 86
Благодарности: 8/4

Мануал на акпп 31тн

Зарегистрирован: 02.04.2008
Сообщения: 109
Благодарности: 3/7

Зарегистрирован: 19.10.2008
Сообщения: 86
Благодарности: 8/4

Мануал на акпп 31тн

Зарегистрирован: 02.04.2008
Сообщения: 109
Благодарности: 3/7

Зарегистрирован: 19.10.2008
Сообщения: 86
Благодарности: 8/4

Мануал на акпп 31тн
Мануал на акпп 31тн
Зарегистрирован: 27.12.2007
Сообщения: 3551
Благодарности: 445/367

Зарегистрирован: 22.10.2009
Сообщения: 112
Благодарности: 12/35

Зарегистрирован: 19.10.2008
Сообщения: 86
Благодарности: 8/4

Зарегистрирован: 19.10.2008
Сообщения: 86
Благодарности: 8/4

Зарегистрирован: 22.10.2009
Сообщения: 112
Благодарности: 12/35

Зарегистрирован: 19.10.2008
Сообщения: 86
Благодарности: 8/4
