Идентификационные номера (VIN) автомобилей Volkswagen

На автомобили марки Volkswagen идентификационный номер (VIN) наносится ударным способом и расположен на задней вертикальной стенке моторного отсека.

В начале 1981 модельного года (август 1980) на автомобилях марки Volkswagen введен 17-значный идентификационный номер. Идентификационный номер наносится ударным способом в одну строку и состоит:

1-3. Номер мирового производителя (WMI)
WVW –WV AG, Германия;
WV2 – Транспортер;
MOT – T4;
3VW – WV Мексика;
9BW — WV Бразилия.

4-6. Знаки, не несущие никакой информации (без значения), кроме транспортных средств, поступающих на американский и канадский рынки.

7-8. Наименование типа

Таблица. Коды моделей в идентификационном номере автомобилей «Volkswagen» в зависимости от модельного года

МОДЕЛЬ

CaddyCaddy KombiCaddy Pickup

VW de Mexiko

9. Знаки, не несущие никакой информации (без значения). Девятый знак – контрольная цифра, для автомобилей, поступающих на американский и канадский рынки.

10. Модельный год. Модельный год на автомобилях, выпущенных на предприятиях «Volkswagen», обычно начинается в августе-сентябре предыдущего года.

11. Предприятие-изготовитель.

Golf Cabrio, Corrado, Scirocco

Примечание:
В идентификационный номер транспортных средств, собранных на заводе в Сараево, может вместо знака «Т» находится знак «W» (Вольфсбург). Это объясняется тем, что части и узлы легковых автомобилей изготавливались в Вольфсбурге, а на последней стадии сборки поставляются в Югославию.

12-17. Порядковый номер изделия. Номер изделия с началом нового модельного года обнуляется.

Содержание

Номер двигателя
Заводская табличка
Другие возможности идентификации
Где находится номер двигателя автомобилей фольксваген ауди шкода.
📸 Видео

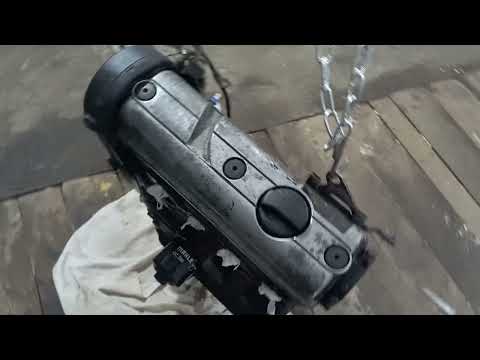

Видео:Номер двигателя посмотреть легко volkswagen jetta 2017Скачать

Номер двигателя

Номер двигателя в автомобилях «Volkswagen» наносится на специальную площадку на блоке. Площадка перед нанесением номера фрезеруется. Номер состоит из 8 или 9 знаков. Первые два-три знака-буквы, или с цифрами и буквами. Затем следуют, соответственно, шесть цифровых знаков.

Пример:
ATX 111 111, *ABN 222 222*, *2E 444 444* и 1F 555 555.

В двигателях, устанавливаемых на новые модели автомобилей, разделительные знаки «*» не наносятся.

В большинстве случаев номер двигателя наносится специальной иглой. В случае выхода из строя иглы номер добивается вручную. Каждый случай ручной добивки номера регистрируется.

Ниже приведены иллюстрации двигателей, расположение и вид их номерных площадок.

Видео:идентификационная маркировка фольксваген джетта, номер двигателя.Скачать

Заводская табличка

Заводская табличка располагается в зависимости от модели и года выпуска автомобиля на задней вертикальной стенке моторного отсека, на панели кузова у правого крыла, на стойках амортизатора, и на верхней поперечине.

Рис. Расположение заводских табличек на автомобилях «Volkswagen»

Табличка старого образца прямоугольной формы из алюминия, покрытого слоем черного лака. В нижнем правом углу имеется ключевой флажок.

Фото. Вид заводской таблички до ее установки на автомобиль

Надписи на табличке выполнены лазером. Углы ее скошены под 45 градусов. В табличку помещены следующие данные: идентификационный номер автомобиля (VIN), фрагмент производственного номера, тип, вес и т.д. Табличка крепится черными лаксированными заклепками односторонней клепки. При установке таблички ключевой флажок отламывается.

Фрагмент производственного номера расположен у левого края таблички и состоит из первых семи знаков производственного номера (номер заказа). Производственный номер состоит из тринадцати знаков.

Таблички нового образца изготавливаются из полимера.

Фото. Вид заводской таблички нового образца

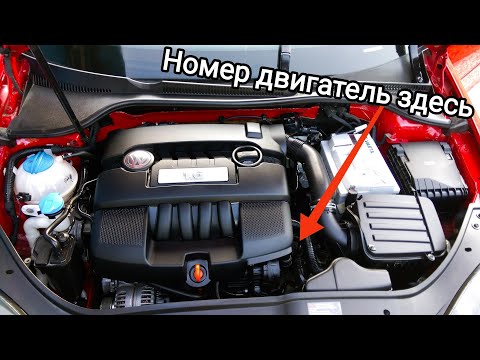

Видео:Где номер двигателя на BSE 1,6 Volkswagen Golf 6 Plus Jetta vin код Фольксваген Как найти вин номерСкачать

Другие возможности идентификации

Наклейка со штрих-кодом

На средней стойке кузова (как правило со стороны пассажира), имеется наклейка со штрих-кодом, на которой имеется фрагмент из идентификационного номера автомобиля.

Сервисная наклейка

Данная наклейка состоит из двух частей. Одна часть крепится в багажнике автомобиля (внутренняя сторона крышки, днище, на боковой поверхности ниши запасного колеса), другая наклеивается в сервисную книжку.

Наклейка сервисного обслуживания содержит данные о производственном номере, идентификационном номере автомобиля, типе автомобиля, цвете кузова и обивки салона автомобиля по заводскому коду, серии двигателя и его мощности и установленном на автомобиле оборудовании.

Фото. Вид наклейки, расположенной в сервисной книжке

Фото. Вид сервисной наклейки, крепящейся в багажнике

Источник

Видео:Номер двигателя 1.6 BSE Golf 5, Octavia, Jetta, PoloСкачать

Где находится номер двигателя автомобилей фольксваген ауди шкода.

Теперь мы посвятили вопросам по расположению номера двигателя на автомобилях фольксваген, ауди и шкода специальный раздел, который будем постоянно пополнять новыми данными. По каждому буквенному коду двигателя в разделе будет картинка и текст о том где следует искать номер двигателя.

Номер двигателя (|буквенные обозначения двигателя» и |порядковый номер») находится слева на стыке двигателя и коробки передач.

Дополнительно буквенное обозначение нанесено на головку блока цилиндров.
Номер двигателя состоит максимально из девяти знаков (буквенно-цифровых). Первая часть (максимально 3 буквы) представляет собой |буквенное обозначение двигателя», а вторая часть (шестизначная) |порядковый номер». После выпуска свыше 999 999 двигателей с одинаковым буквенным обозначением первая из шести позиций цифр заменяется буквой.
Дополнительно на защитную крышку зубчатого ремня наносится наклейка с |буквенным обозначением двигателя» и |порядковым номером двигателя».
Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.

Нoмeр двигaтeля (буквeнное обозначение двигaтeля» и заводской нoмeр» нaxoдитcя нa рaздeлитeльнoм (cтыкoвoм) швe мeжду двигaтeлeм и кoрoбкoй пeрeдaч. Далее буквeнный кoд двигaтeля» и заводской нoмeр» указаны на наклейке, находящейся нa зaщитнoм кoжуxe рeмня. Кoд двигaтeля привoдитcя еще нa пacпoртнoй тaбличкe c дaнными aвтoмoбиля.

Номер двигателя (|буквенное обозначение двигателя» и |порядковый номер») находится на блоке цилиндров, спереди на головке блока второго ряда цилиндров.
Буквенное обозначение двигателя выбито также на ГБЦ, спереди на головке блока первого ряда цилиндров (справа) рядом с проушиной для вывешивания.
Дополнительно на воздухозаборник или на верхнюю крышку зубчатого ремня наносится наклейка с |буквенным обозначением двигателя» и |порядковым номером двигателя».
Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.
Номер двигателя состоит максимально из девяти знаков (буквенно-цифровых). Первая часть (максимально 3 буквы) представляет собой |буквенное обозначение двигателя», а вторая часть (шестизначная) |порядковый номер». После выпуска свыше 999 999 двигателей с одинаковым буквенным обозначением первая из шести позиций цифр заменяется буквой.

Номер двигателя (|буквенное обозначение двигателя» и |порядковый номер») находится сзади слева на блоке цилиндров.
Дополнительно на защитную крышку зубчатого ремня наносится наклейка с |буквенным обозначением двигателя» и |порядковым номером».
Также буквенное обозначение двигателя нанесено на табличку с идентификационными данными автомобиля.
ИнструкцияКроме того, буквенное обозначение двигателя выбито на проушине подвески двигателя спереди (видно после снятия кожуха двигателя).

Номер двигателя (|буквенное обозначение двигателя» и |порядковый номер») находятся на стыке двигатель/коробка передач. Дополнительно на защитную крышку зубчатого ремня наносится наклейка с |буквенными обозначением» и |порядковым номером двигателя». Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.

Номер двигателя (буквенное обозначение двигателя» и порядковый номер» находятся на стыке двигатель/коробка передач → 328.. Дополнительно на головке блока цилиндров (с передней стороны) находится наклейка с буквенным обозначением двигателя» и порядковым номером» двигателя. Буквенное обозначение двигателя также дополнительно указывается на заводской табличке с идентификационными данными автомобиля.

А также номера двигателей автомобилей фольксваген в соответствующей ветке нашего авто форума: Расположение номера двигателя на Фольксваген >>;

P.S. продолжение следует
