Как почистить сапун ваз 2109

Сапун ВАЗ 2108 одинаков с другими переднеприводыми ВАЗами, так как восми клапанный двигатель мало отличается, отличие в кубатуре двигателя и ходе коленвала, а крышка клапанов с устройством сапуна одинакова.

Сапун чистят не часто, обычно его начинают чистить, когда с сапуна начинает вылетать масло. Но не всегда виноват сапун, масло может вылетать с сапуна и из за поломанных поршневых перегородок.

Самому почистить сапун очень легко.

Содержание

Разборка сапуна
Масло из сапуна: что делать и как найти причину
Почему масло вытекает через сапун
Гонит масло через сапун: дизель и бензиновый ДВС
Подведем итоги
Сапун кпп ваз 2109
Для старых моделей
Периодичность замены
Проверяем объём и состояние масла
Варианты масла для коробки передач «ВАЗ-2109»
Разберём заводские рекомендации
Сколько заливать
Инструменты и материалы
Доливка масла
Пошаговая инструкция по замене в КПП на «девятке»
Как залить масло в коробку «ВАЗ-2109» без щупа
Сливаем масло
Заливаем новое масло
Как почистить сапун ваз 2109
Разборка сапуна
Масло из сапуна: что делать и как найти причину
Почему масло вытекает через сапун
Гонит масло через сапун: дизель и бензиновый ДВС
Подведем итоги
🎦 Видео

Видео:Сапун кпп Ваз 2109. Решение проблемы за 3 минуты.Скачать

Разборка сапуна

Для того чтобы почистить сапун, надо снять крышку клапанов с двигателя. Раскрутить два болта которые показаны на фото ниже.

Фото. Крышка клапанов ВАЗ стрелками показаны болты.

После того как раскрутили сапун, увидите стопку сеток, их надо почистить, но бывает что очень много черного нагара в самом сапуне его нужно удалить. На фото сапун не забит нагаром, но забита сетка вот ее буду чистить.

Фото. Разобранный сапун ВАЗ.

Обычно сетки скреплены между собой клепкой, ее надо откусить, разделить сетки, каждую сетку почистить железной щеткой, затем промыть в бензине.

Фото. Разобранная сетка сапуна.

После того как сетки почищены их надо установить на место как показано на фото, закрутить крышку сапуна. Сетки можно опять скрепить клепкой, а можно и не скреплять, главное они должны чередоваться между собой так есть сетки с продольными щелями и вертикальными, надо первую сетку ставить с вертикальными щелями, с продольными вторую и т.д. Все, сапун почистили.

Достаточно распространенной проблемой на многих автомобилях отечественного и иностранного производства является то, что гонит масло через сапун. В зимний период, особенно с наступлением значительного похолодания можно встретить неисправность, когда замерз сапун, выдавило масло и видны потеки на наружной поверхности силового агрегата. Сразу отметим, что данный признак, а также дым и масло из сапуна являются поводом к немедленной диагностике двигателя, так как игнорирование указной проблемы может привести к скорому и дорогостоящему ремонту мотора.

Отметим, что если через сапун идет масло, диагностика первопричины может быть затруднена. Для точного определения основной проблемы потребуются навыки, специальное оборудование и т.д. Однако в ряде случаев водитель может понять, почему с сапуна бежит масло, без привлечения сторонних специалистов. Другими словами, диагностика проводится самостоятельно в гаражных условиях. В этой статье мы поговорим о том, почему капает масло из сапуна, а также что делать автовладельцу, если через сапун выбрасывает масло.

Читайте в этой статье

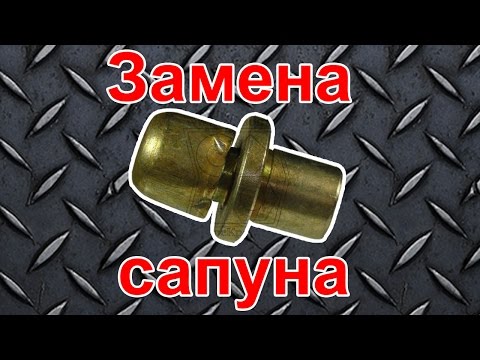

Видео:Замена сопуна КПП ВАЗ 2108 09 99 13 14 15 убежало масло с кппСкачать

Масло из сапуна: что делать и как найти причину

Начнем с того, что во время работы двигателя в картере накапливаются так называемые картерные газы. Для того чтобы не создавалось избыточное давление, имеется специальный клапан для вентиляции. Данное решение позволяет закрытому картеру сообщаться с атмосферой. Указанный клапан и является сапуном. Простыми словами, сапун на ДВС фактически нужен для того, чтобы выравнивать давление внутри двигателя.

Следует отметить, что в картере газы смешиваются с масляным туманом. В результате частицы смазки попадают в сапун. Хотя внутри устройства имеется специальная сетка-маслоуловитель, определенная часть масла может выходить наружу. С учетом данной информации допускается незначительное загрязнение системы, что является нормой. В случаях, когда вытекает много смазки, следует отдельно искать, почему с сапуна кидает масло.

На инжекторных моторах заметны следы попадания масла в области дросселя, силовой агрегат также теряет свою приемистость и мощность, заметно увеличивается расход топлива. Получается, для проверки необходимо не только осмотреть наружные поверхности под капотом, но и снять воздушный фильтр, дроссельный узел и т.д.

Почему масло вытекает через сапун

Если появилось масло с сапуна, причин может быть несколько. С учетом различных особенностей перед самостоятельной диагностикой нужно обратить внимание на дополнительные симптомы.

Видео:Гонит масло через сопун с коробки ВАЗ Лада #Калина в мороз (2108, 2109 Приора) #АвтолайфхакСкачать

Гонит масло через сапун: дизель и бензиновый ДВС

Диагностика двигателя при утечках масла через сапун предполагает комплексный подход. Для проверки нет необходимости разбирать силовой агрегат. Становится понятно, что на начальном этапе следует оценить состояние сапуна, убедиться в его работоспособности и прочистить устройство в случае такой необходимости. Также проверяется уровень масла по щупу. Если с уровнем все в порядке и отсутствуют другие дополнительные признаки неполадки, тогда оптимально заменить сапун на заведомо исправный.

Убедившись в том, что сапун исправен и вентиляция находится на приемлемом уровне, потребуется произвести ряд замеров и оценить состояние ЦПГ. Как уже было сказано, причиной могут быть вышедшие из строя кольца, то есть понадобиться промерить компрессию в двигателе.

Также на необходимость замерять компрессию может дополнительно указать и цвет выхлопных газов. Для проверки достаточно завести мотор, после чего оценить выхлоп. Если мотор дымит синим или сизым дымом, тогда это может быть признаком попадания моторного масла в цилиндры по причине износа поршневых колец. Во время проверки компрессии нужно замерять показания в каждом отдельном цилиндре. При нормальном состоянии ЦПГ компрессия должна быть на отметке от 11 МПа и выше (рекомендуется ознакомиться в технической литературе применительно к конкретному типу ДВС). В случае обнаружения разбега по показаниям в цилиндрах отличия не должны превышать 1 МПа.

Отсутствие снижения компрессии укажет на то, что дальнейшие проверки будут связаны с системой вентиляции. Способ проверки данной системы будет рассмотрен на примере отечественной модели ВАЗ 2110. На других авто могут встречаться некоторые индивидуальные особенности, но общий принцип будет похожим.

Видео:Сапун кппСкачать

Подведем итоги

С учетом вышесказанного становится понятно, что рост давления картерных газов и утечки масла через сапун указывают на ряд проблем с сапуном или ДВС. Быстрое обнаружение и устранение неисправности позволит уменьшить стоимость ремонта силового агрегата. Это актуально в том случае, если проблему устранить на раннем этапе, то есть без последствий, которые возникают после длительного игнорирования неисправности и дальнейшей активной эксплуатации двигателя.

Напоследок отметим, что достаточно часто обильные утечки масла через сапун появляются не сразу. Другими словами, смазочный материал может слегка подтекать, что иногда малозаметно. В других случаях через сапун из системы смазки с учетом небольшого пробега (в среднем, 1-3 тыс. км) может уходить около 0.5 или литра смазочного материала. При такой значительной утечке эксплуатацию ДВС прекращают, проводится диагностика и ремонт.

На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.

Назначение и принцип работы сапуна. Для чего сапуны устанавливаются на ДВС, КПП и мосты. Когда необходимо чистить сапун, полезные советы и рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему начинает капать или течет моторное масло на стыке двигателя и КПП. Как точно определить причину утечки смазки, способы диагностики и ремонта.

О засорение системы вентиляции картера ваз 2109 свидетельствует прежде всего факт повышения давления масла. Если вовремя не устранить данную неисправность, то это может привести к появления течи масла через сальники коленчатого вал или через уплотнительную прокладку поддона картера или головки цилиндров. Чтобы прочистить систему вентиляции подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Источник

Видео:Пробки для слива и залива масла в КПП ВАЗ 2108,09,099 БЕЗ ЩУПАСкачать

Сапун кпп ваз 2109

Замена масла в КПП автомобилей ВАЗ 2109 согласно регламенту осуществляется через каждые 75 тыс. км, однако, учитывая специфику эксплуатации машин в наших условиях, оптимальным для замены трансмиссионного масла можно считать пробег 50 тыс.км.

При выборе масла для КПП нужно учитывать рекомендации завода-изготовителя автомобиля. Для ВАЗ 2109 рекомендованы следующие виды трансмиссионных масел.

МАРКА	КЛАСС ПО SAE	КЛАСС ПО API
ВОЛНЕЗ ТМ 4	80W-90	GL-4
ОМСКОЙЛ ТРАНС П	80W-85	GL-4/5
РЕКСОЛ Т	80W-85	GL-4
ЛУКОЙЛ ТМ-4	80W-85	GL-4

Менять масло желательно на прогретом двигателе. Для замены автомобиль нужно установить на яму, эстакаду, или поднять его с помощью подъемника. Также необходимо будет снять защиту двигателя.

Далее нужно определиться с типом КПП. У новых моделей коробка в верхней части имеет измерительный щуп. Вытащив его из отверстия, можно не только проверить уровень, но и долить (залить) масло через это отверстие. У старых моделей щупа нет. Все манипуляции с проверкой уровня, сливом и заливкой масла осуществляются из-под автомобиля.

Рассмотрим оба случая.

Из инструментов и средств нам понадобятся:

1. Открываем капот, находим пробку сапуна коробки переключения передач, снимаем ее. Проволокой чистим сапун. Это нужно для того, чтобы стабилизировать давление в КПП.

Замена масла в коробке передач ВАЗ 2109

2. Ключом на 17 откручиваем сливную пробку.

3. Даем маслу полностью стечь.

4. Закручиваем пробку. Ставим на место защиту двигателя.

6. В это отверстие заливаем масло, используя воронку и шланг.

7. Меряем щупом уровень, закрываем отверстие.

Видео:замена масла КПП ВАЗ 2108 , 09 , 099 , 10 - 15Скачать

Для старых моделей

1. Процедура слива масла – та же самая. Когда сливная пробка будет закручена, отворачиваем заливную пробку, расположенную выше.

2. С помощью специального шприца заливаем масло, пока оно не потечет из отверстия. Вытекание масла свидетельствует о максимальном его уровне.

3. Закручиваем заливную пробку, устанавливаем защиту.

Вот так мы узнали как поменять масло в коробке передач на старых и новых моделях ВАЗ 2109

Понравилась статья?
Сохраните, чтобы не потерять!

Заменить масло в коробке передач на ВАЗах 2108, 2109, 21099 работа не сложная, вполне справится любой человек своими руками. Первый раз будет дольше всех последующих. Поэтому просто нет смысла ехать на сервис по такому пустяку. Основная сложность всей работы — залить масло в кпп, так как конструкция не позволяет подобраться к отверстию любой емкости с новым маслом. Мы расскажем о замене масла с щупом и без него, на карбюраторных и инжекторных моделях. Но обо всем по порядку будет разложено в этой статье.

Многие спрашивают: «когда нужно производить замену масла?». Все зависит от условий эксплуатации автомобиля. Если машина постоянно используется в тяжелых погодных уловиях(сильный мороз, жара, снег, грязь, пыль и т.д.), то рекомендуем менять масло каждые 35тыс км. В городских асфальтовых условиях эксплуатации достаточно проводить замену раз в 40 тыс. км.

Ближе к 35-40 тыс км. пробега с момента последней замены масла, кпп автомобиля может работать не стабильно. Вы можете почувствовать усилившуюся вибрацию коробки, лишний шум, неточность в переключении скоростей. И если проблем со сцеплением нет, то это всё сигналы к диагностике и замене масла в коробке передач на ВАЗ 2108, 2109, 21099. Инжектор, карбюратор, с щупом и без него — не важно, это касается всех моделей. Рекомендуем поменять масло во всех агрегатах б/у автомобиля после его покупки.

Для замены масла в кпп своими руками вам понадобятся:

Замена масла в коробке передач является важной частью ухода за любым автомобилем. Со временем смазочный материал стареет и перестаёт выполнять свои функции, тем самым обуславливая износ деталей устройства. КПП вазовской «девятки» отличается надёжностью и долговечностью, но без обслуживания она не обходится. Процедура замены несложна, с этой задачей автомобилисту под силу справиться самостоятельно. Перед тем как залить масло в коробку «ВАЗ-2109», важно ознакомиться с рекомендациями автопроизводителя.

Видео:Сапун КПП, где он...Скачать

Периодичность замены

Несмотря на выносливость КПП, она тоже имеет свойство изнашиваться и периодически требует к себе внимания со стороны автовладельца. Плановая замена масла в коробке «ВАЗ-2109» должна осуществляться через каждые 70 тысяч км. пробега или спустя 5 лет работы. Однако если из устройства начали появляться посторонние звуки, процедуру необходимо осуществить раньше. Также необходимо учитывать тот факт, в каких условиях эксплуатируется автомобиль. Иногда сроки замены сокращаются практически вдвое, например, для машин, подвергающихся большим нагрузкам, периодичность обслуживания составит около 40 тысяч пробега.

Видео:Замена сапуна КПП ВАЗ Классика (Lada, Niva, 4x4 transmission breather replacement)Скачать

Проверяем объём и состояние масла

Через каждые 5 – 10 тысяч км. рекомендуется проверять уровень, состояние масла, а также коробку на предмет течей. Постоянный контроль позволяет уберечь детали от износа, своевременно предупредив необходимость ремонта. Автомобиль при проведении процедуры должен располагаться на ровной поверхности.

Проверить уровень масла в КПП «ВАЗ-2109» можно с помощью измерительного щупа, находящегося под капотом. Для этого вытащите прибор, протрите от смазки и вставьте обратно до упора, затем снова выньте и оцените результаты.

В идеале уровень масла находится на верхней отметке измерителя, если же нет – то обязательно следует долить жидкость до нужного показателя, при этом важно не переливать смазку выше, чем положено. Нижняя метка прибора показывает минимально допустимое значение, а в случае его понижения уже существует опасность скорого выхода из строя коробки.

Кроме того, важно проследить за состоянием жидкости. О многом скажет её цвет, который имеет свойство меняться со временем и часто далёк от изначального. Если масло сохранило прозрачность, но немного потемнело, то это считается нормой, но если оно помутнело и выглядит грязным, значит, в нём накопилось большое количество металлической стружки и других отложений. Также важно обратить внимание на наличие горелого запаха. В таком случае коробка срочно нуждается в замене смазочного материала.

Видео:ТЕЧЁТ МАСЛО С САПУНА КПП - ПОЧЕМУ???Скачать

Варианты масла для коробки передач «ВАЗ-2109»

То, что от качества заливаемого смазочного материала зависит работа трансмиссии – давно не секрет, а известный факт. Неграмотно выбранный продукт может отразиться на функционировании устройства и привести к очень нежелательным последствиям. Для КПП «девятки» не требуется покупки сверхдорогого масла, но всё же его технические характеристики играют не последнюю роль в обеспечении стабильной работы. Существуют определённые рекомендации по подбору подходящей данному автомобилю смазки. К выбору следует отнестись со всей ответственностью, ведь от того, какое масло залить в коробку «ВАЗ-2109», и будут зависеть исправность, срок службы устройства, а также периодичность замены.

Разберём заводские рекомендации

При подборе трансмиссионной жидкости лучше придерживаться рекомендаций автопроизводителя. Это гарантирует совместимость продукта с коробкой и обеспечивает стабильность работы устройства.

Изготовитель рекомендует применять всесезонные минеральные масла отечественных марок с характеристиками вязкости 80W-85, 80W-90:

Завод лил в автомобили минеральную смазку от Лукойл, но на практике в зимний период жидкость не приспособлена справляться с очень низкими температурами.

Ассортимент составов для трансмиссии «девятки» достаточно широк и не ограничивается несколькими брендами. Производителем рекомендовано к применению масло классификаций GL-3 и GL-4, а также ТМ-3 и ТМ-4 по российским стандартам. Вы можете подобрать любое, соответствующее этим требованиям. Полусинтетические и синтетические смазки ведут себя гораздо лучше на морозе, обеспечивая быстрый разогрев и сохранение своих свойств даже при очень низких температурах.

Не менее важно также приобрести оригинальный продукт, не нарвавшись на подделку, поэтому покупать масло нужно у проверенных продавцов, которые имеют соответствующие сертификаты, подтверждающие качество продукции.

На самых первых выпущенных автомобилях для трансмиссии использовалось то же масло, что заливалось и в мотор. Это рекомендовал и производитель. Сейчас же дефицита автохимии не наблюдается, поэтому лучше использовать специализированную продукцию по назначению.

Видео:Я починил коробку передач. Сапун от ЛаргусаСкачать

Сколько заливать

Сколько масла заливать в коробку «ВАЗ-2109», зависит от типа конструкции трансмиссии. Ранее «девятки» оснащались четырёхступенчатой КПП, немногим позже – пятиступенчатой. В любом случае приобрести можно канистру ёмкостью от четырёх литров.

Количество масла, которое понадобится для замены:

Видео:Вывел сапун и результатом очень доволенСкачать

Инструменты и материалы

Чтобы обновить трансмиссионное масло в коробке «ВАЗ-2109», необходимо подготовить следующие инструменты и материалы:

Видео:Устройство сапуна автомобиля.Скачать

Доливка масла

Регулярная проверка уровня жидкости в коробке «ВАЗ-2109» позволит поддерживать устройство в исправном состоянии на протяжении долгих лет.

Сориентировавшись по меткам на щупе, при необходимости долейте масло. Очень важно поддерживать уровень трансмиссионной жидкости на максимальной отметке. Падение объёмов до минимума приводит к сильному износу коробки автомобиля, в результате чего ей грозит ремонт или полный выход из строя. Доливка проводится с использованием щупа и воронки в отверстие измерительного прибора, куда заливать масло следует, если КПП обслуживаемая. На случай, если щуп у автомобиля отсутствует, применяется шприц, а жидкость добавляется в отверстие заливной горловины.

Доливать следует продукт исключительно идентичный тому, что использовался ранее, смешивание различных составов может крайне отрицательно отразиться на коробке.

Видео:Сапун, что это и зачем?Скачать

Пошаговая инструкция по замене в КПП на «девятке»

ВАЗ выпускал «девятки» с обслуживаемыми коробками, не оснащёнными измерительным щупом.

Перед процедурой необходимо разогреть трансмиссионную жидкость, чтобы она лучше сливалась. Для этого достаточно проехать 5 – 10 км., после чего загнать машину на яму или установить на подъёмник.

Как залить масло в коробку «ВАЗ-2109» без щупа

Процесс замены масла в МКПП состоит из трёх основных этапов. Когда подготовка уже осуществлена и доступ к днищу автомобиля получен, переходим к следующему шагу.

Сливаем масло

Снимите резиновый колпачок сапуна КПП, очистите его и установите обратно. Выверните болт сливного отверстия ключом на 17, затем докрутите вручную. Отработку сливаем в заранее подготовленную тару, её из коробки должно вытечь около трёх литров, при условии, что уровень масла находился в норме. После того как удалось слить из КПП всю жидкость, пробку закручиваем.

Заливаем новое масло

Для коробок с наличием щупа новая трансмиссионная жидкость заливается непосредственно в отверстие измерительного прибора при помощи воронки, при этом легко контролировать уровень заливаемой смазки.

Замену масла в КПП «ВАЗ-2109» без щупа проводить сложнее. Заливная горловина располагается чуть выше справа от сливного отверстия, а измерять уровень придётся по её кромке. Откручиваем пробку и льём масло специальным шприцем с маслопроводом на конце. По достижении жидкостью верхней кромки отверстия залив прекращаем, возвращаем крышку на место.

Существует также вариант замены масла через отверстие привода спидометра. При этом уровень заливаемой смазки легко просматривается, но такой способ предполагается использовать в крайнем случае, если нет возможности осуществить процедуру стандартным образом.
