Как правильно отрегулировать сцепление на двигателе ямз Детали
Содержание
  1. Регулировка корзины сцепления ЯМЗ 236 двухдисковое
  2. Корзина сцепления ЯМЗ-236/238 (МАЗ) 238-1601090
  3. Устройство и принцип работы муфты сцепления ЯМЗ 238/236
  4. Регулировка сцепления МАЗ
  5. Инструкция по регулировке сцепления МАЗ
  6. Как прокачать сцепление на МАЗ?
  7. Сцепление двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511
  8. Технические характеристики
  9. Сцепление однодисковое
  10. Основные причины неисправностей системы сцепления двигателей ЯМЗ
  11. Опыт прокачки сцепление и ПГУ в одно рыло
  12. Прокачка сцепления своими руками
  13. Проверка тормозной системы
  14. Как правильно прокачать сцепление не прибегая к помощи автомастерских
  15. Прокачка сцепления своими руками: особенности
  16. Как прокачать сцепление: технология
  17. Техническое обслуживание сцепления
  18. Прокачиваем сцепление самостоятельно
  19. Когда требуется прокачка сцепления?
  20. Что нужно для прокачки сцепления?
  21. Подготовка к прокачке сцепления
  22. Особенности прокачки сцепления
  23. Процесс прокачки сцепления
  24. 🌟 Видео

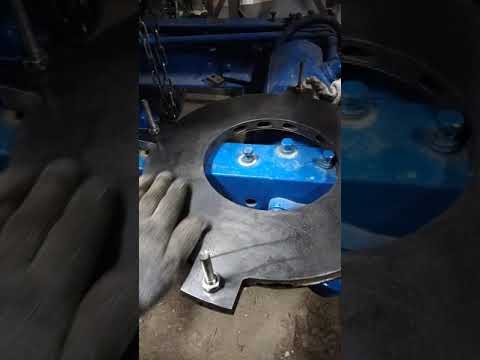

Видео:регулировка сцепления на снято двигателе т150 к двигатель ямзСкачать

регулировка сцепления на снято двигателе т150 к двигатель ямз

Как правильно отрегулировать сцепление на двигателе ямз: Регулировка корзины сцепления ЯМЗ 236 двухдисковоеРегулировка корзины сцепления ЯМЗ 236 двухдисковое

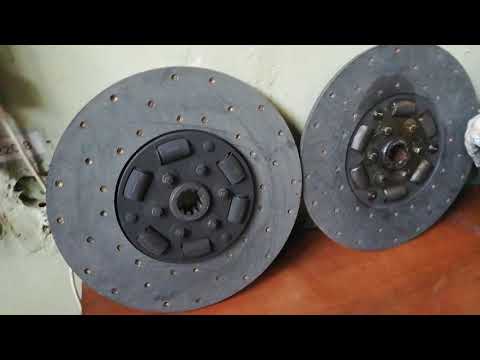

Видео:Диски сцепления ЯМЗ. Маз 500.Скачать

Диски сцепления ЯМЗ. Маз 500.

Как правильно отрегулировать сцепление на двигателе ямз: Корзина сцепления ЯМЗ-236/238 (МАЗ) 238-1601090Корзина сцепления ЯМЗ-236/238 (МАЗ) 238-1601090

Как правильно отрегулировать сцепление на двигателе ямз

Корзина сцепления для двигателя ЯМЗ-236, ЯМЗ-238 (МАЗ, К-700). Муфта сцепления ЯМЗ каталожный номер: 236-1601090, 238-1601090. Диск нажимной в сборе ЯМЗ-238 (ЯМЗ-236)

Корзина сцепления ЯМЗ-238/236 применяется на К-700А; КамАЗ-5410, Супер-МАЗ, КрАЗ-260, КрАЗ-6443, КрАЗ-643701, тягачи КрАЗ; БелАЗ-75485, БелАЗ-75486, БелАЗ-7540, БелАЗ-75401, БелАЗ-75400

Вес корзины муфты сцепления ЯМЗ — 35 кг.

Купить корзину сцепления ЯМЗ 236 ЯМЗ 238 по телефонам 066-409-76-30, 067-611-18-32. Ремонт корзины сцепления ЯМЗ.

Актуальную цену на корзину сцепления ЯМЗ уточняйте у менеджеров!

Интернет магазин «Ремгидромастер» предлагает корзины муфты сцепления для сельскохозяйственной техники.

Устройство и принцип работы муфты сцепления ЯМЗ 238/236

Сцепление ЯМЗ-238К— двухдисковое, сухое, фрикционного ти­па, с периферийными цилиндрическими пружинами. Ведомые диски без демпферного устройства.

Сцепление ЯМЗ-238 (ЯМЗ-238С) —двухдисковое, сухое, фрик­ционного типа, с периферийным расположением цилиндрических пружин, с демпферным устройством в ведомых дисках.

Сцепление ЯМЗ-236К — двухдисковое, отличается от сцепления ЯМЗ-238 уменьшенным количеством нажимных пружин — 24 вме­сто 28.

1— отжимная пружина; 2 — контргайка; 3 — регулировочный винт; 4 — оттяжной рычаг; 5 — вилка оттяжного рычага; 6 — регулировочная гайка; 7 — стопорная шайба; 8 — опорная пла­стина; 9 — болт; 10 — петля пружины оттяжного рычага; 11— муфта выключения сцепления с подшипником; 12 — шланг; 13 — вилка; 14 — упорное кольцо; 15 — вал вилки; 16 — рычаг; 17 — палец; 18 — крышка люка картера сцепления; 19 — кожух сцепления; 20 — пружина; 21 — термоизолирующая прокладка; 22—«нажимный диск; 23 —крышка люка картера махо­вика; 24 — маховик; 25 — ведомые диски; 26 — средний ведущий диск; L — минимальный ход муфты выключения сцепления с учетом свободного хода; М — место маркировки сцепления.

Каждая модификация сцепления устанавливается на двигателе только с определенными маховиками, отличающимися между собой в основном только размером А (рис. 40) от привалочной плоскости Т3 до рабочей поверхности Т,При сборке двигателя необходимо проверить маркировку махо­вика, выполненную в литье на поверхности Т2. На двигателе ЯМЗ-236 под двухдисковое сцепление ЯМЗ-236К маховик имеет маркировку ЯМЗ-236-1005115-Е, под однодисковое сцепление ЯМЗ-236 — ЯМЗ-236-1005115-Д.

На двигателе ЯМЗ-238 под сцепление ЯМЗ-238К устанавливался маховик ЯМЗ-238-1005115Д, под сцепление ЯМЗ-238 (ЯМЗ-238С) устанавливается маховик с мар­кировкой ЯM3-238-1005115-Г.Если в сцеплении ЯМЗ-238К устанавливались два одинаковых ведомых диска, то в сцеплении ЯМЗ-238 ведомые диски не взаимо­заменяемы между собой.

В связи с введением демпферного устройства в сцеплении ЯМЗ- 238 увеличена толщина среднего ведущего диска с 25 до 31 мм и в нажимном комплекте увеличен контрольный размер Б (см. рис.

120) между рабочими поверхностями нажимного диска и упорного коль­ца до 64±Д5 мм при установке последнего на оттяжные рычаги.

Для возможности использования ведомых дисков до полного износа фрикционных накладок укорочена на 10 мм муфта выклю­чения сцепления. Кроме того, на нажимном диске сцепления ЯМЗ-238 введены специальные упоры под оттяжные рычаги.

При введении демпферного устройства в ведомые диски сцепле­ния ЯМЗ-238 с целью унификации изменена конструкция и однодискового сцепления ЯМЗ-236. Ранее устанавливаемый ведомый диск заменен передним ведомым диском двухдискового сцепления ЯМЭ-238, маркируемым на фрикционной накладке номером 238- 1601130-Б. Изменен контрольный размер Б нажимного комплекта и также укорочена на 10 мм муфта выключения сцепления.

Все детали сцепления старой конструкции, потерявшие взаимо­заменяемость, поставляются в запасные части наряду с деталями новой конструкции. Ниже рассмотрена возможность взаимного ис­пользования деталей в сцеплениях старого и нового выпусков.

Нажимные диски в сборе с кожухом сцепления ЯМЗ-236 старой конструкции и сцепления ЯМЗ-238К с контрольным размером 56± ±0,5 мм можно в специальном приспособлении (рис. 121) перере­гулировать на контрольный размер 65±0,5 мм для установки на двигатели, снабженные маховиками для сцеплений ЯМЭ-236 новой конструкции и ЯМЗ-238. Нажимный комплект сцеплений ЯМЭ-236 нового выпуска и сцеплений ЯМЭ-238 и ЯМЭ-236К с контрольным размером 64±0,5 мм перерегулировать на контрольный размер 56±0,5 мм нельзя из-за наличия упоров оттяжных рычагов на нажимном диске.

Нажимной комплект новой конструкции с контрольным разме­ром 64±0,5 мм может устанавливаться без каких-либо изменений в сцепление ЯМЗ-236 старой конструкции и в сцепление ЯМЭ-238К, но только с муфтой выключения сцепления длиной 50 мм (укоро­ченной на 10 мм). Укороченная муфта может устанавливаться на сцеплениях как старой, так и новой конструкции. Таким образом, нажимный диск (отдельная деталь) старой конструкции может устанавливаться в сцеплениях как старой, так и новой конструкции, а нажимный диск новой конструкции с упорами под оттяжные ры­чаги может быть установлен только в нажимный комплект с кон­трольным размером 64 ±0,5 мм.

Кожухи двухдисковых сцеплений ЯМ3-238 и ЯМЗ-238К одина­ковые и отличаются от кожуха однодискового сцепления только наличием резьбовых втулок под регулировочные болты. Поэтому ко­жух с такой втулкой без регулировочного болта можно устанавли­вать на однодисковое сцепление ЯМЗ-236.

Кожух двухдискового сцепления ЯМЗ-236К отличается от кожу­ха других двухдисковых сцеплений количеством направляющих стаканчиков под нажимные пружины, которых на этом кожухе 24 вместо 28 в соответствии с количеством нажимных пружин сцепле­ния. При использовании кожуха с 28 стаканчиками для сцеплений ЯМЗ-236К лишние 4 стаканчика надо обязательно убрать, так как эти свободные от пружин стаканчики в процессе эксплуатации мо­гут под действием центробежных сил отсоединиться от кожуха и вывести из строя все сцепление.

Передний ведомый диск с демпферным устройством двухдиско­вого сцепления не взаимозаменяем с задним ведомым диском и от­личается расположением ступицы относительно диска и противо­положным расположением болтов тарельчатых пружин. В переднем ведомом диске удлиненная часть ступицы обращена в сторону, противоположную выступающей части демпфера. В заднем ведомом диске удлиненная часть ступицы обращена в сторону выступающей части демпфера. Головки болтов тарельчатых пружин у обоих дис­ков расположены со стороны удлиненной части ступицы.

Передний ведомый диск с демпферным устройством двухдиско­вого сцепления ЯМЗ-238 может устанавливаться в однодисковое сцепление ЯМЗ-236 (с контрольным размером 56±0,5 мм), в то время как ведомый диск однодискового сцепления старой конст­рукции не может быть установлен в сцеплении ЯМЗ-238.

В случае крайней необходимости ведомые диски сцепления ЯМЗ-238К без демпферного устройства можно устанавливать в сцепление ЯМЗ-238.

Двухдисковое сцепление ЯМЭ-236К отличается от сцепления ЯМЗ-238 только уменьшенным осевым усилием нажимного комп­лекта за счет меньшего числа нажимных пружин, а все детали этих сцеплений одинаковы и полностью взаимозаменяемы. Поэтому все разобранные выше варианты комплектации сцепления ЯМЗ-238 приемлемы и для сцепления ЯМЗ-236К.

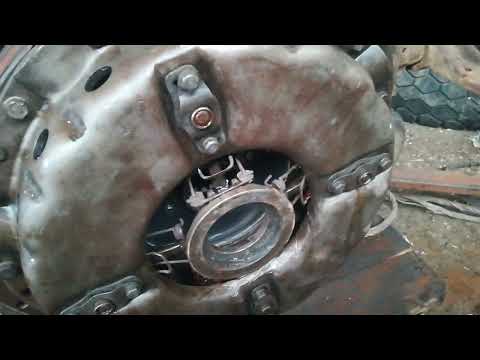

Видео:ЯМЗ 236, Урал. как собрать двухдисковое сцепление. регулировка.Скачать

ЯМЗ 236, Урал. как собрать двухдисковое сцепление. регулировка.

Как правильно отрегулировать сцепление на двигателе ямз: Регулировка сцепления МАЗРегулировка сцепления МАЗ

Как правильно отрегулировать сцепление на двигателе ямз

В прошлых статьях мы рассматривали вопрос ремонта сцепления МАЗ и его устройства.

Сегодня мы предлагаем несколько полезных советов, которые помогут вам сделать регулировку сцепления МАЗ.

Также мы расскажем, как прокачать сцепление на МАЗ.

Инструкция по регулировке сцепления МАЗ

Сцепление грузового автомобиля представляет собой двухдисковое устройство фрикционного типа, которое устанавливается в картере грузовика. функция – разъединение коленвала мотора грузовика от коробки передач. Также сцепление при переключении передач плавно соединяет элементы (КПП и коленвал двигателя). Однако со временем механизмы изнашиваются. Поэтому делается регулировка сцепления МАЗ. Для этого советуем купить:

Итак, регулировка сцепления МАЗ делается следующим образом. Сначала необходимо обеспечить максимально правильный зазор между поверхностями механизма. Для этого отрегулируем величину отхода такого элемента как ведущий диск. Обратите внимание зазор между регулировочной гайкой и торцом крышки корпуса клапана. Советуем также их отрегулировать.

Регулировка двухдискового сцепления МАЗ требует терпения. Поэтому продолжаем дальше. Приступаем к демонтажу картера маховика и крышки его люка. Все это необходимо для варьирования величины отхода среднего диска (ведущего). Регулировка сцепления МАЗ на данном этапе делается так:

Регулировка двухдискового сцепления МАЗ все еще не закончена.

Далее продолжаем вращать маховик, предварительно отвернув винты на 1 оборот. После зафиксируем данные элементы контргайками. Есть один момент — регулировка двухдискового сцепления МАЗ требует постоянного удержания инструментом винта. Таким образом отрегулированный зазор не сможет сбиться. Продолжаем регулировку. Линейкой измеряем зазор между гайкой и торцом задней крышки клапана. Помните, что он не должен превышать 3,3 мм.

Регулировка двухдискового сцепления МАЗ включает работу именно с этим нюансом. Для регулировки зазора ослабляем контргайку регулировочной гайки. После фиксации необходимого зазора (3,3-3,7 мм), затягиваем крепеж. Все, регулировка двухдискового сцепления МАЗ сделана.

Как прокачать сцепление на МАЗ?

Регулировка двухдискового сцепления МАЗ не занимает особо много времени. Однако с прокачкой сцепления иногда возникают проблемы.

Прежде чем думать о том, как прокачать сцепление на МАЗ, советуем убедиться в необходимости данной процедуры. Одна из главных причин того, что нужно прокачивать ПГУ – плохое включение передач. То есть в этом случае, сцепление включается не совсем полностью, так как в гидролинию автомобиля попал воздух. Поэтому знать, как прокачать сцепление на МАЗ, необходимо всем автовладельцам.

В помощь вам – небольшая инструкция.

Перед прокачкой сцепления МАЗ постепенно заполняем бачок гидропривода жидкостью до уровня одного, полтора сантиметра (1-1,5 см).

Важно очистить от загрязнений клапан выпуска цилиндра. Снимаем защитный колпачок с его головки. Надеваем на элемент резиновый шланг. Обычно он есть в принадлежностях МАЗ.

Как прокачать сцепление на МАЗ? Просто! Главное – желание и время. Поэтому делаем процесс прокачки далее. Постепенно опускаем свободный конец шланга в жидкость гидропривода. Подчеркну, что ее нужно обязательно налить до середины в литровую емкость. Только после этого легонько начинаем нажимать на педаль сцепления автомобиля. Между нажатием – 1-2 сек интервала. Нажимаем примерно 4 раза.

Советы о том, как прокачать сцепление на МАЗ, совершенно бессмысленны, если вы не уловите суть процесса. Можно сколько угодно нажимать на педаль, но … не добиться желаемого эффекта.

Поэтому при 1 нажатии удерживаем педаль утопленной. Одновременно нужно отвернуть клапан выпуска воздуха примерно на ½ оборота. Таим образом, при 2,3 и 4 нажатии педали давление через шланг выгонит часть жидкости и, естественно, воздух. Если вы не видите в жидкости пузырьков – прекращаем нажимать педаль.

В данной статье мы рассказали вам, как прокачать сцепление на МАЗ доходчиво и понятно. И напоследок кое-что подчеркнем.

Во время прокачки крайне важно следить за уровнем жидкости в бачке. Если видите снижение более чем на 2/3 – доливаем жидкость.

Запомните одно правило – прочитали, как прокачать сцепление на МАЗ, сделали процедуру и обязательно измерили в конце ход штока гидравлического усилителя на максимуме. (норма 18 мм).

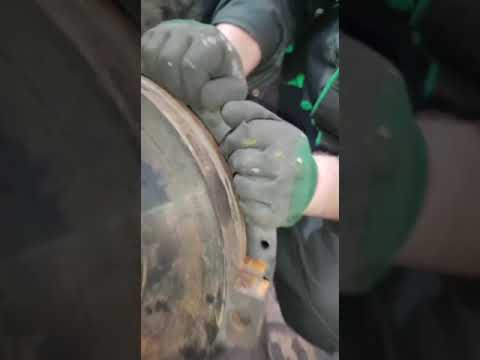

Видео:Установка сцепления ЯМЗ 236Скачать

Установка сцепления ЯМЗ 236

Как правильно отрегулировать сцепление на двигателе ямз: Сцепление двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511Сцепление двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511

Как правильно отрегулировать сцепление на двигателе ямз

Сцепление двухдисковое, фрикционное, сухое, с периферийными пружинами. Диски ведомые диаметром 400 мм, с гасителем крутильных колебаний пружинно-фрикционного типа, с накладками фрикционными на асбестовой основе.

Муфта включения со специальным радиально-упорным подшипником, при включении перемещается к двигателю.

Технические характеристики

частей, кгМомент инерции ведомого диска, кг·м·с2Размеры шлиц ведомого диска, ммЯМЗ-236К700700,09 × 242 × 34 × 6ЯМЗ-238920700,09 × 242 × 34 × 6ЯМЗ-238Н1275700,09 × 242 × 34 × 6ЯМЗ-236КМ70071,40,1 × 242 × 34 × 6ЯМЗ-238М92071,40,1 × 242 × 34 × 6ЯМЗ-238НМ127571,40,1 × 242 × 34 × 6

Сцепление однодисковое

Сцепление однодисковое, фрикционное, сухое, диафрагменное, вытягиваемого типа. Диск ведомый диаметром 430 мм, с гасителем крутильных колебаний пружинно-фрикционного типа, с экологически безопасными фрикционными накладками на безасбестовой основе.

Муфта включения с радиальным подшипником, при включении перемещается от двигателя.

Установка на маховик двигателя в соответствии с международным стандартом ISO 11055:1996 (Е).

Модель, комплектацияПередав. крутящий момент, Н·мМасса вращ. частей, кгМомент инерции ведомого диска, кг·м·с2Размеры шлиц ведомого диска, мм
ЯМЗ-181650…820460,1542 × 34,8 × 6
ЯМЗ-181-10650…820460,1551,5 × 41,1 × 7,97 (SAE2»-10C)
ЯМЗ-181-15*1650…820460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-181-35*2650…820460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-182820…1100460,1542 × 34 × 6
ЯМЗ-182-10820…1100460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-182-15*1820…1100460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-182-35*2820…1100460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-1831100…1400460,1543 × 34,8 × 6
ЯМЗ-183-101100…1400460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-183-15*11100…1400460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-183-20*1100…1400460,1550,95 × 41,1 × 7,9 (SAE2″-10C)
ЯМЗ-183-35*21100…1400460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-183-40*31100…1400460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-183-75*41100…1400460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-183-80*51100…1400460,1552 × 2 × 30 × 24 × 9H DIN 5480
ЯМЗ-183-82*51100…1400460,1552 × 2 × 30 × 24 × 9H DIN 5480
ЯМЗ-1841400…1900460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-184-101400…1900460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-184-15*11400…1900460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-184-20*1400…1900460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-184-35*21400…1900460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-184-75*41400…1900460,1551,5 × 41,1 × 7,97 (SAE2″-10C)
ЯМЗ-187*61900…250046,50,1651,5 × 41,1 × 7,97 (SAE2″-10C)

*1 — с интегральной муфтой выключения;

*2 — с герметичным картером сцеплением;

*3 — с коробкой передач МАЗ;

*4 — для двигателей с картером маховика по ISO 7648, размерный код 1 (SAE 1) (перспективные сцепления);

Источник

Видео:Установил новую корзину сцепленияСкачать

Установил новую корзину сцепления

Основные причины неисправностей системы сцепления двигателей ЯМЗ

Видео:Как отрегулировать сцеплениеСкачать

Как отрегулировать сцепление

Опыт прокачки сцепление и ПГУ в одно рыло

Поделюсь опытом как прокачать сцепление и ПГУ в одно рыло.1) Нам понадобится пластиковая бутылка, 2 соска от безкамерки, кусок шланга от старого насоса рисунок 12) В пластиковой бутылке сверлим в крышке и донышке дырки как на рисунке 23) В просверлиные отверстия вставляем соски от безкамерки как на рисунке 34) Со стороны пробки выкрутим золотник и закрепим ранее подготовленный шланг как на рисунке 45) второй конец шланга закрепим на штуцери цилиндра сцепления через который спускаем воздух при прокачке.6) Заполняем бутылку на половину тормозной жидкостью и подвешиваем бутылку,потом подключаем насос и накачиваем до 3 очков рисунок 5 и 67) Наши подготовительные работы закончились.Теперь мы открываем клапан сброса воздуха на цилиндре сцепления и ждем когда тормозная жидкость из бутылке не заполнит емкость главного цилиндра сцепления.
На все про все у меня ушло около 15 минут вместе со сборкой и прокачкой сцепления.Скажу сразу что способ не мой, этот способ был подсмотрен одним человечком в сервис центре и на базе их прибора придумана капельница.Способ особенно удобен для прокачки ПГУ грузовиков.

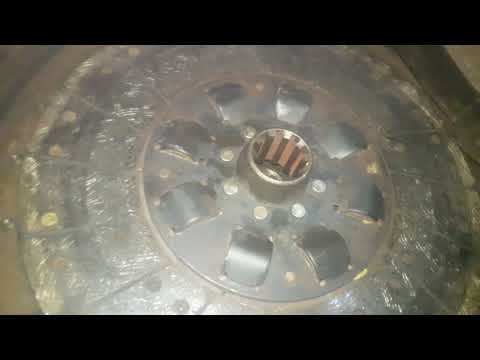

Видео:Ямз-238 Ремонт и настройка сцепления Урал лесовозСкачать

Ямз-238 Ремонт и настройка сцепления Урал лесовоз

Прокачка сцепления своими руками

Для начала дадим точное определение понятию «прокачка сцепления».

Прокачка сцепления — это процедура удаления воздуха из гидросистемы механизма управления сцеплением вашего автомобиля. Эта процедура необходима в том случае, если в гидросистему автомобиля попал воздух.

Завоздушивание гидравлики может возникнуть по двум причинам: либо у вас пробит (неисправен) трубопровод, либо слабо затянута резьба в соединении системы сцепления.

Как происходит процесс прокачки сцепления? Вот алгоритм, который даст вам более-менее ясное представление об этом процессе.

В главном цилиндре есть бачок, в котором имеется жидкость. Открываем пробку и доливаем в бачок столько жидкости, чтобы до верхнего края уровня бачка осталось не более 2-х сантиметров. Важно: когда будете заливать жидкость — обязательно используйте сетчатый фильтр! Это необходимо для того, чтобы в бачок не попала грязь.

В верхней части ПГУ (ПГУ — пневмо-гидроусилитель) есть перепускной клапан, с резиновым колпачком. Возьмите кусок шланга. Одну сторону этого шланга наденьте на штуцер (который обнажился после снятия колпачка), а другой конец шланга опустите в емкость, объемом в 0,5 литра. Важно: емкость необходимо на 1/3 наполнить тормозной жидкостью.

Далее слегка отворачиваем (на один оборот) перепускной клапан и только после этого топим педаль сцепления. Топите педаль плавно, до упора и внимательно смотрите на банку с тормозной жидкостью.

Прокачка сцепления должна производиться до тех пор, пока в банку с жидкостью не перестанут выделяться пузырьки воздуха! Рекомендуется также после нескольких нажатий на педаль сцепления заглядывать в бачок: уровень жидкости в бачке не должен быть ниже, чем 3-3,5 см от верхнего края. Поэтому, если уровень в бачке снизился — просто добавьте необходимое количество жидкости.

Как только выход пузырьков прекратился, выходим из автомобиля и заворачиваем перепускной клапан. (При выполнении этой процедуры рекомендуется наличие помощника, поскольку в момент заворачивания перепускного клапана педаль сцепления должна быть утоплена. Но можно обойтись и без напарника: просто подоприте педаль каким-нибудь рычагом на то время, пока будете заворачивать клапан).

Теперь снимите шланг со штуцера и заглушите его — штуцер — резиновым колпачком. Смотрим в бачок и проверяем уровень жидкости. Если надо — добавляем.

Осталось проверить, насколько качественно была произведена процедура прокачки. Давим педаль сцепления в пол и обращаем внимание на ход толкателя поршня: он должен составлять 28 мм. В случае чего — необходимо отрегулировать сцепление. Надеемся, что теперь прокачка сцепления для вас не проблема.

Колодийчук Андрей, специально для ByCars.ru

Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз

Видео:Руководство по установке сцепления ЯМЗ 238Скачать

Руководство по установке сцепления ЯМЗ 238

Проверка тормозной системы

В первую очередь, измерьте на выходе из обоих отделов тормозного крана давление и протестируйте действие тройного защитного клапана (5, см. схему). Чтобы сделать это, контрольные манометры подключите к линии «тормозной кран-пневмоусилитель» и, когда давление будет 650-800 кПа (6.5-8.0 кгс/см²) в пневмосистеме, надавите на педаль тормоза до упора. Давление воздуха по двухстрелочному манометру (1) должно быть таким же, как в системе. Если это не так, то следует испытать полный ход педали и свободный, затем отрегулировать их.

Как правильно отрегулировать сцепление на двигателе ямз

Схема привода рабочей системы тормозов и комбинированного привода тормозов прицепа

После этого повышайте в системе давление примерно до 800 кПа (8.0 кгс/см²), до момента, когда сработает регулятор давления 4, выключите двигатель и выпустите воздух из баллона контура тормозов переднего моста. Когда вы нажимаете на педаль, давление должно быть на первом контрольном манометре = давлению в системе, на втором показывать ноль. Затем, нажимая на педаль тормоза, опустите давление до 500 кПа (5.0 кгс/см²) по манометру и заведите двигатель. Давление воздуха должно подниматься при давлении 560-600 кПа (5.6-6.0 кгс/см²) в баллоне контура тормозов переднего моста. Ту же операцию проведите с контуром тормозов среднего моста и заднего.

В первую очередь, измерьте на выходе из обоих отделов тормозного крана давление и протестируйте действие тройного защитного клапана (5, см. схему). Чтобы сделать это, контрольные манометры подключите к линии «тормозной кран-пневмоусилитель» и, когда давление будет 650-800 кПа (6.5-8.0 кгс/см²) в пневмосистеме, надавите на педаль тормоза до упора. Давление воздуха по двухстрелочному манометру (1) должно быть таким же, как в системе. Если это не так, то следует испытать полный ход педали и свободный, затем отрегулировать их.

Следующий этап – проверка давления на соединительных головках (16, 17). Чтобы сделать это, нужно головку типа «Б» (находится в наборе инструмента с манометром) прикрепить к соединительной головке (18) типа «А». Воздух в сжатом виде должен заполнять тормозную систему пока компрессор (29) не отключится. Контрольный манометр должен показывать давление 500-520 кПа (5.0-5.2 кгс/см²). Затем надавите на педаль тормоза или активируйте стояночный тормоз.

Манометр должен выдать ноль. Второй шаг – проверка функционирования одинарного защитного клапана. Нужно выпустить из всех баллонов (3, 9, 27) воздух и присоединить к баллону (9) контрольный манометр. Затем баллоны заполнить сжатым воздухом, при этом сопоставляя показания двухстрелочного манометра. Воздух в сжатом виде должен идти в баллон (9) после повышения давления воздуха до 550 кПа (5.5 кгс/см²).

Замерьте уровень давления на управляющей (16) соединительной головке и питающей (17) двухпроводного привода: давление в питающей соединительной головке = давлению воздуха в системе, в управляющей головке = 0. Давление в головке управляющей должно соответсвовать давлению в системе, когда включается стояночная система тормоза или нажимается тормозная педаль.

Как правильно отрегулировать сцепление на двигателе ямз

Чтобы пневмопривод работал хорошо, стоит сливать конденсат регулярно из баллонов с воздухом. Операция осуществляется, только если в пневмосистеме есть воздух. Зимой лучше делать это, выгнав автомобиль из теплого гаража. В случае отрицательной температуры и стоянки автомобиля на улице нужно быть внимательнее при сливе конденсата. Если он замерз, то сначала следует разморозить эти места кипятком или паром, но никогда не используйте открытый огонь. После этого система заполняется до условного давления сжатым воздухом.

После проведения операции по регулировке тормозов на всех колесах, установить полуоси и можно заполнять гидросистему тормозной жидкостью. Перед этим нужно основательно почистить от грязи внешние части основных тормозных цилиндров, баков для тормозной жидкости и перепускных клапанов. Когда начнете собирать колесные цилиндры, вам следует смазать поршень, а также внутреннюю сторону цилиндра тормозной жидкостью. Чтобы продлить защиту от коррозии колесных цилиндров, на зеркало цилиндров под колесные колпаки наложите 5 г смазки ДТ-1.

Прокачивать тормоза и заливать в систему жидкость можно только тогда, когда есть воздух в пневмосистеме (7.5 кгс/см2). Для заполнения лучше брать жидкость, которая обозначена в карте смазки. Мешать тормозные жидкости разных производителей не стоит, потому что это может стать причиной увеличения уплотнительных манжетов, отложения осадков и, в итоге, к отказу тормозов.

Видео:Ремонт т150 сцепление проблемыСкачать

Ремонт т150 сцепление проблемы

Как правильно прокачать сцепление не прибегая к помощи автомастерских

Доброго времени суток, уважаемые автомобилисты! Технологическая операция по прокачке сцепления – вещь относительно редкая. Собственно, как и прокачка тормозной системы. Да и по алгоритму выполнения прокачка сцепления, мало чем отличается от прокачки тормозов своими руками.

Да, именно своими руками, так как прокачка сцепления, не займёт у вас много времени, и не потребует высокой квалификации автослесаря. Поэтому, не откладывая в «долгий» ящик, давайте и узнаем теорию о том, как прокачать сцепление вашего автомобиля.

Прокачка сцепления своими руками: особенности

Как правильно отрегулировать сцепление на двигателе ямз
Прокачка сцепления Hyundai Solaris
Во-первых, когда необходима прокачка сцепления? Если быть точным, то операция называется: удаление воздуха из гидросистемы механизма управления сцеплением автомобиля. Это если по науке.

Т.е. понятно, что прокачка сцепления вам потребуется при попадании воздуха в гидравлическую систему. Как правило, это происходит из-за неисправности трубопроводов или из-за слабой затяжки резьбовых соединений системы сцепления.

Что необходимо для прокачки сцепления:

Перед тем, как прокачать сцепление, необходимо произвести регулировку сцепления. Дело в том, что прокачка сцепления будет невозможна, если отсутствует свободный ход толкателя поршня главного цилиндра. По сути, поршень и толкатель – это запорный клапан, и если свободный ход отсутствует, то он будет закрыт.

Аналогичная ситуация происходит при неисправности оттяжной пружины и, соответственно, заедании педали при переходе в крайнее верхнее положение.

Как прокачать сцепление: технология

Прокачка сцепления производиться, как при наличии в системе сжатого воздуха, так и без него. Итак, приступаем.

После прокачки сцепления проверяем качество работы. Для этого выжимаем педаль сцепления до упора и проверяем ход толкателя поршня. Его ход должен составлять 27-28 мм. Если этот параметр не соответствует, то проводим регулировку сцепления.

Важно! Прокачка сцепления осуществляется только той рабочей жидкостью, которая рекомендована производителем. В противном случае может произойти разбухание резинотехнических изделий сцепления, со всеми вытекающими, вслед за жидкостью, последствиями отказа сцепления.

Успехов вам при прокачке сцепления своими руками.

Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз Как правильно отрегулировать сцепление на двигателе ямз

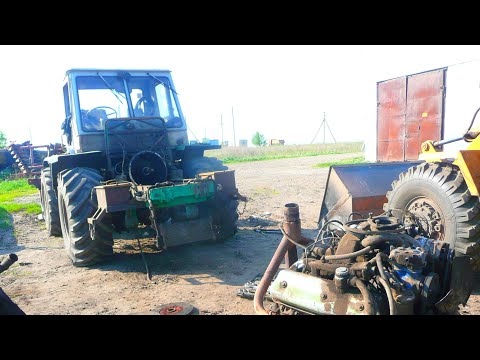

Видео:Т 150 к Установка сцепленияСкачать

Т 150 к Установка сцепления

Техническое обслуживание сцепления

Техническое обслуживание сцепления проводить аналогично техническому обслуживанию сцепления ЯМЗ-182 (смотри выше) с дополнением:

Каждое ТО-1 проверить и, если необходимо, отрегулировать свободный ход муфты выключения сцепления.

Свободный ход муфты выключения сцепления, определяемый зазором между упорным кольцом и подшипником муфты (размер «А» рис. 1. 3,2—4,0 мм) достигается регулировкой механизма выключения сцепления в соответствии с указаниями инструкции по эксплуатации транспортного средства.

После регулировок проверить сцепление на отсутствие «ведения». Эту проверку проводить на работающем двигателе при включенной первой передаче и выключенном сцеплении.

Регулировка свободного хода муфты выключения сцепления регулировочными гайками оттяжных рычагов категорически запрещается.

Видео:Регулировка корзины без снятия КПП Камаз и нюансы по сцеплению!Скачать

Регулировка корзины без снятия КПП Камаз и нюансы по сцеплению!

Прокачиваем сцепление самостоятельно

Технологически такое явление как прокачка сцепления – процесс достаточно редкий. Это можно отнести и к прокачке системы тормозов. Да и по своему алгоритму выполнения прокачка сцепления не сильно отличается от аналогичной процедуры для тормозов, выполненной самостоятельно. Да, именно самостоятельно, ведь прокачка сцепления не отнимет у Вас много времени и тем более не потребует высоких навыков автослесарного мастерства. Поэтому не стоит откладывать всё в долгий ящик и пора побыстрее узнать о том, как прокачать сцепление Вашего «четырёхколёсного коня». Об этом далее в нашей статье.

Когда требуется прокачка сцепления?

Если изъясняться правильной научной терминологией, то прокачкой сцепления называется процедура удаления воздуха из гидравлической системы механизма, управляющего системой автомобильного сцепления. Попадание воздуха в систему может происходить при неисправных трубопроводах или слабо затянутых резьбовых соединениях. С попаданием воздуха зачастую появляются разного рода неисправности, что приводит к неправильной работе всей гидравлической системы сцепления.

Действия по прокачке сцепления необходимо выполнять последовательно и следующим образом:

— подготовка системы сцепления к работе;

— подключение резинового шланга к штуцеру;

— отжим педали, а затем слив жидкости до полного выведения воздуха.

При проведении самостоятельной замены гидравлического наполнителя системы сцепления необходимо соблюдать следующие правила:

— жидкость не должна попасть на кожу;

— новую жидкость нельзя загрязнять;

— если производить долив жидкости, то только того же состава, в противном случае её следует заменять полностью;

— отработанную жидкость лучше не использовать.

Процедура прокачки сцепления достаточно проста. Далее мы расскажем о том, какие инструменты необходимы для проведения данной процедуры и как правильно произвести прокачку сцепления.

Что нужно для прокачки сцепления?

Как и при проведении любой другой процедуры, перед тем как приступать к выполнению работ, необходимо заранее подготовить нужные материалы и инструменты. Перед прокачкой системы сцепления нужно подготовить следующее:

— стандартный набор инструментов, которыми зачастую пользуются при проведении ремонтных работ: пассатижи, набор гаечных ключей, отвёртки и так далее;

— ёмкость для слива жидкости из системы;

— новая гидравлическая жидкость;

— резиновый шланг соответствующего диаметра для подключения к штуцеру. Желательно, чтобы шланг был прозрачным, что способствует лучшему контролю выхода воздуха из системы сцепления;

— удобное приспособление для фиксации педали в случае самостоятельного проведения процедуры, если у Вас нет рядом помощника.

Но, чтобы все работы были проведены качественно, лучше обзавестись помощником, желательно, осведомлённым в проведении процедуры прокачки сцепления.

Подготовка к прокачке сцепления

Для прокачки гидравлического привода сцепления требуются предварительные подготовительные процедуры. Изначально следует убедиться в том, что уровень жидкости, находящейся в расширительном бачке, в пределах нормы. В случае необходимости долейте жидкость до оптимального значения. После этого отчистите защитный клапанный колпачок цилиндра от пыли и грязевых отложений.

Рабочий цилиндр – это механизм, в который входит шток от педали сцепления. Он, как правило, крепится на перегородке отсека силового агрегата под расширительным бачком с водительской стороны возле тормозного цилиндра. После этого снимите колпачок с воздушного впускного клапана на рабочем цилиндре и наденьте резиновый шланг на шток клапана. Затем возьмите небольшую ёмкость и налейте в неё немного тормозной жидкости, которая используется в системе сцепления. Уровень жидкости должен быть таким, чтобы обеспечивалось полное погружение свободного конца шланга на 5-10 сантиметров.

Особенности прокачки сцепления

Прежде чем заняться прокачкой системы сцепления, следует произвести его регулировку. Всё дело в том, что прокачку сцепления будет невозможно осуществить, если не будет свободного хода толкателя поршня главного цилиндра. По сути своей и толкатель, и поршень – это запорный клапан, и если не будет свободного хода, то он будет закрытым. Подобная же ситуация происходит и при неисправной оттяжной пружине и, соответственно, заедающей педали в моменты её перехода в крайнее верхнее положение.

Процесс прокачки сцепления

Прокачивать сцепление можно как с наличием сжатого воздуха в системе, так и без него. Итак, начнём:

— в бачок главного цилиндра долейте рабочую жидкость так, чтобы её уровень был не ниже 2 сантиметров от верхнего края бачка. Наполняйте бачок только через сетчатый фильтр, чтобы предотвратить попадание посторонних примесей в систему;

— в верхней части корпуса ПГУ снимите резиновый колпачок перепускного клапана и наденьте его на шланг. Другой конец шланга опустите в приготовленную пол-литровую ёмкость, которая на одну треть наполнена тормозной жидкостью;

— прежде чем нажимать педаль сцепления, отверните перепускной клапан на один оборот. Ваш помощник пусть зажмёт педаль сцепления до упора до тех пор, пока воздушные пузырьки не перестанут поступать из шланга в ёмкость;

— следите за тем, чтобы уровень жидкости в расширительном бачке не опускался ниже 3,5 сантиметров от края. Если нужно будет, то долейте необходимое количество жидкости в бачок;

— педаль сцепления остаётся нажатой до предела, пока выход воздушных пузырьков не прекратится, а потом нужно плотно закрутить перепускной клапан;

— опыт автовладельцев подсказывает, что для ускорения прокачки сцепления необходимо каждый раз проворачивать перепускной клапан после того, как нажали на педаль. Затем отпустите педаль и повторите операцию. Скорее всего, будет достаточно лишь трёх нажатий педали, чтобы воздух не выходил из системы;

— снимите шланг со штуцера, наденьте предохранительный колпачок и долейте жидкость в бачок до уровня примерно в два сантиметра от края;

— после того, как прокачка сцепления проведена, проверьте качество работы сцепления. Для этого выжмите педаль сцепления до упора и проверьте ход толкателя поршня. Его ход должен быть 27-28 миллиметров. Если у Вас этот параметр не такой, тогда следует провести регулировку сцепления.

Важно знать! Прокачивать сцепление следует только той рабочей жидкостью, которую рекомендуют производители. В худшем случае произойдёт разбухание резинотехнических изделий сцепления, со всеми вытекающими последствиями отказа сцепления.

Во время прокачки сцепления соблюдайте предельную осторожность, так как тормозная жидкость очень токсична. По окончании выполнения работ обязательно тщательно промойте руки с мылом. К слову, данную процедуру прокачки сцепления нужно будет выполнять и после каких-либо ремонтных работ с элементами сцепления. Если же после прокачки сцепления положительных результатов не проявилось, тогда обратите своё внимание на регулировку свободного хода педали сцепления. Порой причина плохой работы системы сцепления заключается именно в этом параметре.

Если же прокачка системы сцепления помогла восстановить её работу лишь на время, тогда обратите своё внимание на герметичность системы. Очень вероятно, что шланги или резьбовые соединения разгерметизированы и через них вытекает жидкость и происходит забор воздуха. Очень часто проблемы со сцеплением связаны с износом сальников и резиновых манжетов в рабочем и главном цилиндрах сцепления.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Источник

🌟 Видео

Быстрая и простая прокачка сцепления на урале 4320 и. т. п.Скачать

Быстрая и простая прокачка сцепления на урале 4320 и. т. п.

Установка двухдисковое сцепления МАЗ 1Скачать

Установка двухдисковое сцепления МАЗ 1

№4. Как правильно поставить диск сцепления ЯМЗ 236Скачать

№4. Как правильно поставить диск сцепления ЯМЗ 236

нужна помощь, сцепление двигателя ямз 236 и коробки т150кСкачать

нужна помощь, сцепление двигателя ямз 236 и коробки т150к

УРАЛ4320 сцеплениеСкачать

УРАЛ4320 сцепление

Начинаем ремонт сцепления на Т-150К. Демонтаж двигателя ЯМЗ-236.Скачать

Начинаем ремонт сцепления на Т-150К. Демонтаж двигателя ЯМЗ-236.

Сцепление Т-150 наоборотСкачать

Сцепление Т-150 наоборот

Маз - буксует сцепление, медленно отходит назад после выжимаСкачать

Маз - буксует сцепление, медленно отходит назад после выжима

Диски сцепления для двигателей ЯМЗ.Скачать

Диски сцепления для двигателей ЯМЗ.
Поделиться или сохранить к себе:
Технологии | AltArena.ru
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности и условия Пользовательского соглашения.
