Установка подогревателя двигателя УАЗ с двигателем ЗМЗ 409

Установка подогревателя на уаз дизель

Как установить подогрев двигателя на уаз хантер

Как установить подогрев двигателя на уаз хантер

Как установить подогрев двигателя на уаз хантер

Как установить подогрев двигателя на уаз хантер

Видео:КАК ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ УБИВАЕТ ВАШ ДВИГАТЕЛЬСкачать

КАК ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ УБИВАЕТ ВАШ ДВИГАТЕЛЬ

Каталог

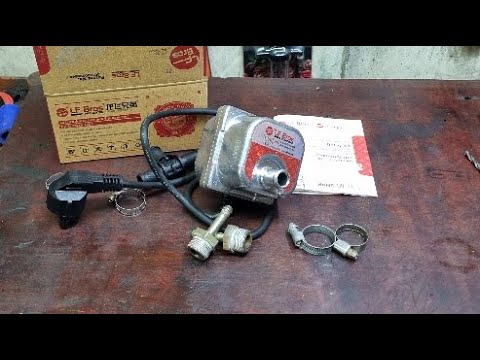

Видео:Подогреватель 220в для уаз патриот.Скачать

Подогреватель 220в для уаз патриот.

Новости

Видео:UAZOBAZA - О работе предпускового подогревателя для УАЗСкачать

UAZOBAZA - О работе предпускового подогревателя для УАЗ

ТД «Автоподогрева.нет»

Отдел оптовых продаж: +7(9044)914140
тел/факс: 8 800 775-94-20 (Звонок по России бесплатный)
тел/факс: 8 (3452) 21-51-85
625051, Россия, г. Тюмень, 30 лет Победы, 113а к2,

Эл.почта: info@avtopodogreva.net / ICQ: 596374251/ Skype: podogrevavto

УАЗ «Хантер» с дв.ЗМЗ-4091 (Монтажный комплект №19)

Операция

УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ

Подготовка подогревателя к монтажу

Нарезать рукав резиновый отрезками длиной: выходной рукав L2 = 290 мм; входной рукав L1 = 170 мм.
Закрепить кронштейн на подогревателе шпильками при помощи шайб и гаек через втулки (см. приложение ПРМ-0019 рис. 1).
Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

Снять аккумулятор, кронштейн аккумулятора (три нижних болта откручиваются из салона).
Открутить крепление расширительного бачка и отвести его в сторону радиатора.
Снять защиту (брызговики) двигателя с правой стороны.
Слить охлаждающую жидкость (ОЖ) с блока двигателя, открутив пробку с левой стороны блока. Нанести герметик на резьбу пробки и закрутить её на место.

Монтаж тройника входного
рукава

Примечание. Точное место разреза шлангов можно определить, приложив рукава установленного подогревателя к соответствующим шлангам отопителя.
Разрезать шланг, соединяющий отопитель салона и помпу автомобиля, в месте, указанном на рис.3 выноской Б. Из шланга потечёт ОЖ, оставшаяся в помпе и отопителе салона. Установить в разрез тройник. Боковой отвод направить вниз. Обжать соединения хомутами.

Монтаж тройника
выходного
рукава

Разрезать шланг, подающий жидкость в отопитель салона из блока двигателя. Место разреза определить по выходному рукаву. Указано на рис.3 выноской В. Установить тройник в разрез шланга, боковой отвод направить в сторону подогревателя и обжать соединения хомутами.

Соединение подогревателя с системой охлаждения двигателя

Выходной рукав с хомутом надеть на отвод тройника шланга, подающего жидкость в отопитель салона, закрепить соединение хомутом рис.3 выноска В.
Входной рукав с хомутом надеть на отвод тройника рис.3, выноска Б, закрепить все соединения тройника хомутами.
Заполнить систему охлаждения.
Стрелки на рукавах (рис.3) показывают направление циркуляции жидкости во время работы подогревателя.

Фиксация сетевого провода

Сетевой провод следует проложить и зафиксировать ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

Проверить соединения на наличие подтекания ОЖ, при наличии устранить.
Произвести установку снятых деталей (аккумулятор, расширительный бачок, защита и т.д.).
Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

Проверка работы подогревателя

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава.
Через 3-5 минут выключить подогреватель.

ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после прогрева двигателя до рабочей температуры (термостат должен быть открыт) и проверки эффективности работы отопителя салона. Это необходимо сделать для устранения воздушных пробок в системе охлаждения.

Как установить подогрев двигателя на уаз хантер

Как установить подогрев двигателя на уаз хантер

Как установить подогрев двигателя на уаз хантер

Мы в соцсетях — присоединяйтесь!

Местоположение:
г. Тюмень, 30 лет Победы, 113а к2

Видео:Как правильно установить подогреватель мотора на Уазе и т.д.Скачать

Как правильно установить подогреватель мотора на Уазе и т.д.

Автоподогрев72.рф

Отдел оптовых продаж: +7(9044)914140 Viber / Whatsapp
тел/факс: 8 800 775-94-20 (Звонок по России бесплатный)
тел/факс: 8 (3452) 21-51-85
625051, Россия, г. Тюмень, 30 лет Победы, 113а к2,

Эл.почта: info@avtopodogreva.net / ICQ: 596374251/ Skype: podogrevavto
Работаем по всей России, Белоруссии и Казахстану.
Отправляем товар в любые регионы. Более подробно: Доставка и оплата

Видео:Кратко о том, как правильно подключить предпусковой подогреватель (котëл) к системе охлаждения.Скачать

Кратко о том, как правильно подключить предпусковой подогреватель (котëл) к системе охлаждения.

ТД «Автоподогрева.нет»

Отдел оптовых продаж: +7(9044)914140
тел/факс: 8 800 775-94-20 (Звонок по России бесплатный)
тел/факс: 8 (3452) 21-51-85
625051, Россия, г. Тюмень, 30 лет Победы, 113а к2,

Видео:Подогрев двигателя на УАЗе.Скачать

Подогрев двигателя на УАЗе.

как установить подогрев двигателя уаз хантер 2.3 дизель двигатель андория если можно фото | Автор темы: Алексей

Николай Вытаскиваешь заглушку блока и ставишь подогрев.

Пётр На ЮТюбе пошустри-должно быть

Андрей слыхал я, ставят тэны в рубашку охлаждения

Видео:Лунфей. Подогрев двигателя.спустя 5лет.Скачать

Лунфей. Подогрев двигателя.спустя 5лет.

УазТех: Установка om606TD на УАЗ Патриот, с КПП Даймос, ЧАСТЬ 1

Как установить подогрев двигателя на уаз хантерКак установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантерКак установить подогрев двигателя на уаз хантерКак установить подогрев двигателя на уаз хантер

Видео:подогреватель на патриот уазСкачать

подогреватель на патриот уаз

Подскажите кто как ездиет зимой на дизеле ивеко? | Автор темы: Cristina

добавляете в топливо добавки?

Игорь (Ryuuzou) Не добавляю, заправляюсь качественным дизелем. У нас это Лукойл, Нэсте и Кириши. Ну и ещё установил мокрую автономку.

Андрей (Roparzh) Игорь, а что это мокрая автономка?

Игорь (Ryuuzou) Андрей, это автономный подогреватель двигателя. Я установил Эберспехер, удовольствие не из дешёвых, но зато нет проблем с запуском и прохладой в салоне.))

Андрей (Roparzh) Игорь, а сколько это стоит? и безопасно?

Игорь (Ryuuzou) Андрей, приблизительно так — сам отопитель в районе 30 тыс. (это Эбер, Вебасто подороже будет, за марку берут), ну и за установку возьмут от 5 до 20тыс., это если не сам и в зависимости от установщика. А что касается безопасности, современные отопители не подводили ни разу, по крайней мере я об этом не слышал. Они просто вырубаются в случае поломок.

Андрей (Roparzh) Игорь, спасибо

Игорь (Ryuuzou) Пожалуйста)

Как установить подогрев двигателя на уаз хантер

Как установить предпусковой подогреватель двигателя 220в на Ниву Шевроле

В нашем интернет-магазине вы найдёте широчайший выбор предпусковых подогревателей для автомобилей УАЗ (для любых типов двигателей: карбюраторных, инжекторных, дизельных), ГАЗ и ВАЗ. Обратите внимание — все подогреватели мы продаём только с полным установочным комплектом. Подогреватель двигателя гарантирует запуск с пол-оборота, уменьшает износ двигателя, снижает содержание вредных веществ в выхлопе, и экономит топливо! Мы гарантируем отличное качество от ведущих российских производителей и минимальные цены.

Источник

Видео:УАЗ (БУЛКА) двс 409 установка котла подогрева двсСкачать

УАЗ  (БУЛКА) двс 409 установка котла подогрева двс

Предпусковой подогрев двигателя на уаз буханка. Описание и установка подогревателя «Альянс» на автомобиль ВАЗ

установить самодельный предпусковой подогреватель двигателя 220В на УАЗ 31512

Ход работ по установке самодельного предпускового подогревателя 220В для УАЗ 31512

Установил на раму ниже крана слива ОЖ из блока. У меня как специально на раме был какой-то кронштейн. К нему и притянул хомутом.

Как установить подогрев двигателя на уаз хантер

Вид со стороны радиатора охлаждения

Вместо этого крана ввернул штуцер с резьбой К1/4 — это забор холодной ОЖ.

Как установить подогрев двигателя на уаз хантер

Подачу подогретой ОЖ сначала планировал вывести тоже в блок, там над масляным фильтром стоит заглушка под штуцер K1/2…

Как установить подогрев двигателя на уаз хантер

Должно было получиться как то вот так

Как установить подогрев двигателя на уаз хантер

…но выкрутить её мне не удалось и пришлось через тройник подключить в шланг который идёт из головки блока к радиатору печки.

Как установить подогрев двигателя на уаз хантер

Залил слитый антифриз + ещё около литра. Завел, прогнал систему от воздушных пробок. Утром, после ночного мороза включил на подогрев. через 2-3 минуты шланг от подогревателя уже тёплый. Через пол часа нагрелась головка блока. через 40 мин уже сам блок. Теперь двигатель заводится с пол оборота, как летом, и не троит первые 5 секунд, как раньше.

Как установить подогрев двигателя на уаз хантер

Схема работы подогревателя

Схема работы подогревателя. Стырена с инета

Включаем подогреватель и через 20 минут головка блока прогрелась до +12,2 градусов

Даже в теплый период года не стоит забывать о предстоящей эксплуатации автомобиля зимой. В условиях сурового времени года установка подогревателя двигателя 220В станет надежным и простым способом подготовить автомобиль к холодному запуску.

Видео:пред пусковой подогреватель 220в КАК ПОСТАВИТЬСкачать

пред пусковой подогреватель 220в  КАК ПОСТАВИТЬ

Описание и установка подогревателя «Альянс» на автомобиль ВАЗ

В поисках средств для обеспечения легкого запуска силовой установки в условиях сниженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети 220 В. В таких приборах мощные нагревательные элементы обеспечивают достаточно быстрый прогрев мотора зимой.
При этом часто автомобилисты отдают предпочтение таким устройствам отечественного производства, среди которых и предпусковой подогреватель «Альянс».

Как установить подогрев двигателя на уаз хантер

Такое решение зачастую обусловлено тем, что отечественные приборы стоят дешевле зарубежных, при сносном качестве сборки и приемлемом выполнении своих функций.

Этот производитель на рынке оборудования для подогрева силовых установок появился достаточно давно, и продукция его пользуется спросом.

Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер Как установить подогрев двигателя на уаз хантер

Видео:Установка предпускового подогревателя 220 В на УАЗ Патриот без слива антифризаСкачать

Установка предпускового подогревателя 220 В на УАЗ Патриот без слива антифриза

Назначение и основные отличия

Предназначен пусковой подогреватель двигателя для сохранения необходимой температуры охлаждающей жидкости на определенном уровне. К примеру, температура 40°С обеспечит необходимые условия в цилиндре для быстрого старта мотора не зависимо от внешних условий.

Конструктивно электрический подогреватель представляет доступную конструкцию по сравнению с устройствами независимого запуска двигателя. Обычный подогреватель с приставкой «электро» представляет собой нагревательный элемент с размещением в теле двигателя питающих проводов. Среди преимуществ такого устройства выделяются:

Прежде чем перейти установке подогревателя двигателя от стационарной сети 220В, познакомьтесь с конструктивными особенностями. В основе конструкции лежит вольфрамовая нагревательная спираль с размещением в блоке цилиндров. В зависимости от мощности, небольшой объем антифриза удается нагревать сравнительно быстро.

Основным недостатком является большой расход энергии. Всего за одну ночь отдельные модели потребляют до 10 кВт электричества. Именно поэтому прогрессивные образцы оснащаются датчиками для периодического отключения прибора от сети.

Стоит отметить, что тип двигателя не влияет на исполнение прибора. Установлен ли бензиновый или дизельный мотор на УАЗ, прибор устанавливается аналогично. Здесь разница не так велика, как соответствие размеров шин и дисков для внедорожников. При определенной сноровке и соблюдении мер безопасности, не сложно собрать предпусковой подогреватель двигателя своими руками. Чтобы избежать неудачных экспериментов, рассмотрим пример оригинального автомобильного подогревателя на 220 В.

Видео:Установка помпового подогревателя двигателя "Лунфэй"Скачать

Установка помпового подогревателя двигателя "Лунфэй"

Виды подогревателей, особенности

Компания предлагает на выбор ряд моделей с разной конструкцией и техническими характеристиками. В большинстве случаем устройства предназначены для использования на отечественных легковых и грузовых авто – ВАЗ, ГАЗ, УАЗ, «ГАЗель» и пр. Но при этом установка подогревателя «Альянс» вполне возможна и на иномарки.

Каталог предпусковых подогревателей этой компании включает в себя модели:

«Альянс-2-ПЦ»

Как установить подогрев двигателя на уаз хантер

Единственная в перечне модель резервуарного типа, в конструкцию которой входит насос, обеспечивающий циркуляцию охлаждающей жидкости по системе во время работы подогревателя. Благодаря этому обеспечивает более равномерный прогрев блока цилиндров. Оборудование имеет вертикальное исполнение. Мощность нагревательного элемента составляет 2 кВт;

«Альянс»

Как установить подогрев двигателя на уаз хантер

Эта модель бывает двух типов – на 1,5 и 2,0 кВт. Внешне он идентичен модели с помпой, но насоса у этой версии нет. Циркуляции жидкости – самотечная;

Как установить подогрев двигателя на уаз хантер

Горизонтальная модель проточного типа с перпендикулярным расположением выводов. Предназначена для установки на авто, в конструкции которых используется укороченный патрубок обратки системы охлаждения и угловой подвод подачи антифриза на корпус термостата (ВАЗ классических моделей и некоторые переднеприводные модели). Мощность нагревательного элемента составляет всего 0,7 кВт, поэтому он больше годиться для поддержания температуры, а не нагрева охлаждающей жидкости;

«Альянс-08» и «08 Универсал»

Как установить подогрев двигателя на уаз хантер

Проточная модель с горизонтальным положением выводов. Первая версия предназначена для установки на автомобили ГАЗ, вторая же – универсальная и может использоваться на иномарках. Мощность нагревателя – 0,8 кВт;

«Альянс 3»

Как установить подогрев двигателя на уаз хантер

Горизонтальная модель резервуарного типа с перпендикулярными выводами и мощностью 3 кВт. Этот обогреватель рассчитан на использование с двигателями грузовых авто;

Тип устройства сказывается на принципе работы. Если с резервуарным подогревателем, оснащенным помпой, все понятно – при включении насос обеспечивает циркуляцию, то самотечные следует рассмотреть подробнее, поскольку схема его функционирования достаточно интересна.

Видео:Установка подогревателя двигателя "Лунфэй" только вертикально! Почему не горизонтально?Скачать

Установка подогревателя двигателя "Лунфэй" только вертикально! Почему не горизонтально?

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

Так можно подключать нагреватели с помпами и без них

Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Видео:Запуск УАЗ ПАТРИОТ при -49'С / предпусковой подогреватель ЛУНФЕЙСкачать

Запуск УАЗ ПАТРИОТ при -49'С / предпусковой подогреватель ЛУНФЕЙ

Конструкция и принцип работы

Конструкция устройства «Альянс 1,5» состоит из корпуса с двумя выводами – подающим боковым и отводящим центральным. Этот корпус и играет роль резервуара, поэтому внутри него помещен нагревательный элемент. Выводы ТЭНа проходят через нижнюю крышку, где он подключается к питающему кабелю. Дополнительно в конструкции применяется термостат, который включает/выключает прибор при достижении определенной температуры (верхний предел составляет 85 град. С, а нижний – 50 град. С).

Чтобы обеспечить самотечное движение охлаждающей жидкости, в подводном выводе установлен шариковый клапан.

Работает все так: изначально клапан открыт, поэтому резервуар заполняется антифризом из системы. По мере нагрева ОЖ нагревательным элементом, она начинает расширяться, в результате чего клапан перекрывает подачу. Дальнейшее расширение приводит к тому, что уже нагретый антифриз выталкивается через центральный (сточный) вывод. Внутри корпуса происходит падение давления и клапан снова открывается, запуская очередную порцию ОЖ.

Что касается проточных моделей, то представляю они собой обычную трубку, в которую установлен нагревательный элемент. В таких устройствах самотечная циркуляция осуществляется за счет разницы температуры.

Видео:Установка предпускового подогревателя ЛУНФЕЙ 2квт в УАЗ ПАТРИОТСкачать

Установка предпускового подогревателя ЛУНФЕЙ 2квт в УАЗ ПАТРИОТ

Пример самодельного подогревателя

Принцип действия подогревателя основан на свободной циркуляции охлаждающей жидкости в замкнутом контуре системы охлаждения. Устройство для нагрева жидкости встраивают параллельно радиаторам. Ускоренную циркуляцию жидкости обеспечит дополнительный насос, где естественной скорости движения жидкости будет не достаточно.

Для того чтобы изготовить электроподогреватель двигателя собственными силами, потребуются:

Для собранной конструкции требуется обеспечить установку под наклоном. Это обеспечит возможность движения антифриза. Дополнительно, прежде как установить подогреватель, обеспечивают его тепловую изоляцию.

Видео:Установка электроподогревателя на автомобиль УАЗСкачать

Установка электроподогревателя на автомобиль УАЗ

Схемы подключения

Для каждого типа модели имеется своя схема подключения, которой обязательно нужно следовать, иначе циркуляция антифриза не будет обеспечиваться (касается самотечных моделей).

Вариантов врезки подогревателя в систему может быть несколько. К примеру, на некоторых автомобилях используется классическая схема подключения, при которой подача жидкости осуществляется с отверстия для сливной пробки (вместо нее устанавливается штуцер), а вывод ведет на верхний патрубок, идущий от радиатора (врезка осуществляется при помощи тройника).

Как установить подогрев двигателя на уаз хантер

Но чаще применяется несколько другая схема подключения. В ней подача антифриза делается через все ту же сливную пробку, а вот слив производится в отверстие термодатчика блока цилиндров. Для такого подключения в комплекте с устройством идет штуцер-тройник. Он вворачивается вместо термодатчика. Сам датчик затем вкручивается в торец штуцера, а патрубок от подогревателя надевается на боковой вывод тройника.

Видео:Предпусковой подогреватель змз 406. Установка и тест на Волге.Скачать

Предпусковой подогреватель змз 406. Установка и тест на Волге.

c0mrade › Блог › Автооподогреватель Сиб-Альянс (Тюмень). Вскрытие, обзор

Как установить подогрев двигателя на уаз хантер

Качество изделия на уровне сделано на коленке в «советском кооперативе конца 80х». Литье грубое, зазоры не подогнаны, отверстия просверлены кое-как, не по центру, металлическая площадка, к которой крепится ТЭН и термодатчик имеет выгнутую форму и поэтому плотно не прилегает.

Как установить подогрев двигателя на уаз хантер

Особое внимание привлек термодатчик, который: во-первых не прилегает плотно к пластине, зазор составляет почти 1 мм., во-вторых нищенски обмазан термопастой типа КПТ-8, количеством с половину спичечной головки, да к тому же ко времени разбора уже высохшей.

Как установить подогрев двигателя на уаз хантер

Вот это и есть причина номер РАЗ, по которой горят эти подогреватели — при таком креплении этот термодатчик никогда не сработает. Исправим.

Была щедро намазана невысыхающая термопаста, используемая в компьютерах, поправлен сам датчик, чтоб прилегал всей площадью. Кстати, если вдруг будут читать сами производители этого девайса (хотя большие сомнения), тому кто придумал как крепить этот датчик, нужно выдать «особую премию». Гораздо проще с точки зрения монтажа приварить контактной сваркой к пластине 2 болтика и на них насаживать уже площадку с термодатчиком, надежно прижимая гайками. При таком монтаже датчик будет надежно и главное всей площадью прижат к нагреваемой пластине. Идем далее. Патрубок входящего (холодного) антифриза перекрывает клапан в виде пластмассового шарика очень приблизительной формы. Подчистил надфилем, придав форму шара более-менее. Сам клапан удерживается на месте огрызком ржавого гвоздя.

Как установить подогрев двигателя на уаз хантер

Не Альянс, а «Плюшкин и Ко». Заменил кусочком медного припоя, который отрезал от прутка, используемого в пайке кондиционерщиками.

Как установить подогрев двигателя на уаз хантер

Причем, новый ограничитель согнул буквой Г, что бы ход шарика-клапана был больше, т.е наполнение камеры подогрева происходил быстрее.

Как установить подогрев двигателя на уаз хантер

При сборке обмазал все термоустойчивым герметиком.

Как установить подогрев двигателя на уаз хантер

Под конец, еще раз усомнившись в надежности, решил в конструкцию монтажа добавить 2-мя кранами со штуцерами.

Как установить подогрев двигателя на уаз хантер

Купил в магазине сантехники (5400 тг. = 1000руб). Они позволят мне в любое время и погоду отключить подогреватель для обслуживания или замены, не сливая антифриза. Вот и всё. На сейчас маюсь вопросом: «куда лучше этот подогреватель врезать»? Подачу однозначно решил делать из сливного отверстия внизу картера, а вот куда девать горячий антифриз: или в разрез верхнего патрубка радиатора, или в патрубок горячей подачи в печку. Дилемма однако…

Видео:УАЗ Патриот 2015. Установка предпускового подогревателя Лунфэй.Скачать

УАЗ Патриот 2015. Установка предпускового подогревателя Лунфэй.

Предпусковой подогреватель Альянс или Старт-М

Я себе старт-м поставил с помпой, тоже в печку врезался. Работы минут на 40, при этом большая часть времени ушла на то, чтоб придумать как сам нагреватель закрепить ))))))))) за час двигло нагревает норм.

Я установил Старт-турбо 1.5 квт, уже второй год буду пользоваться, рекомендую. Это как раз от сети 220 в.

На 3,5 стоит двухкиловатный аналог северса (Альянс, вроде) — в принципе не подводил, только когда совсем холодно было, то хуже прогревал…

А у меня сегодня умер Альянс. Вот Север-М работал почти три года без нареканий, а этот ставила нынче осенью — не включается, гат( Машина на приколе, стало быть…

Старт М конечно морально устарел… и габариты. он эффективен только при правильной установке, чем ниже тем лучше. Остальные кстати лучше, тот же лунгфей с помпой и термореле. Опять же все зависит от правильности установки.

Ставил вот такой на рабочую восьмёрку восемь лет назад, работает до сих пор, греет за 40 минут и мотор легко запускается в любую погоду (машина с гбо и зимний старт постоянно проблема, а бенза она невидела семь лет вообще), ставится сразу за саксафоном.

Cтоит альянс фирма, пользуюсь с 14 года, все работает отлично. Нареканий никаких, разбирал прошлый год его — внутри все чисто. Но у меня с клапаном на выходе. Прогревает быстро за 1 час делает 2 цикла. Использую его с таймером на розетке, забиваю время когда нужно включится ему, и когда отключится.

В сильные морозы забиваю несколько циклов через пару часов.

Тойота кстати завелась самостоятельно с кнопки пуск/старт после простоя в морозы под 40. Это вебаста не завелась (

Пока двигатель был разобран внедрил электроподогреватель на 2 кВт. Еще установил дополнительный кран для слива охлаждающей жидкости. Испытания. При температуре в гараже +5 головка за 10 минут ощутимо нагрелась.

Помогите другим — расскажите о своем опыте эксплуатации запчасти.

У наборов головок ЕРМАК только 6 отзывов. Возможно, Вы добавите еще один?

У масляных фильтров Салют-Фильтр только 6 отзывов. Возможно, Вы добавите еще один?

У прокладки ГБЦ TRIALLI только 10 голосов! Рекомендуете?

У ШРУСов Finwhale только 2 отзыва. Возможно, Вы добавите еще один?

В авторейтинге видеорегистраторов для Volkswagen Polo участвует уже 25 производителей!

В авторейтинге предпусковых подогревателей для Nissan X-Trail участвует уже 5 производителей!

У втулок стабилизатора Lemforder только 10 голосов! Рекомендуете?

У пружин ТЕХНОРЕССОР только 25 голосов! Рекомендуете?

В авторейтинге тормозных колодок для Honda Accord участвует уже 15 производителей!

В рейтинге лучшие автошампуни учавствует уже 40 производителей!

На COBRA TUNING написанно уже 25 отзывов.

В рейтинге лучшие домкраты учавствует уже 30 производителей!

На подушки двигателя Febest написанно уже 50 отзывов.

На Lemforder написанно уже 50 отзывов.

Видео:Электро подогрев двигателя на УАЗ ПатриотСкачать

Электро подогрев двигателя на УАЗ Патриот

Порядок установки подогревателя 220 В

Самым простым решением установить подогреватель является обращение на сервисную станцию. Стоимость работ в этом случае не превысит 1,5 тыс. руб. Однако, на практике самостоятельная установка не является более сложной задачей, чем завести двухтактный двигатель.

В общем виде алгоритм работ для установки подогрева двигателя для легковых авто выглядит так:

На завершающем этапе необходимо проверить не только работоспособность устройства, но и нормальное функционирование системы охлаждения в целом. После этого будьте уверены – машина готова к зимней эксплуатации.

Подогреватель предпусковой электрический АВТО+ СПУТНИК для моделей УАЗ с двигателем УМЗ 1,5 кВт предназначен для предпускового подогрева охлаждающей жидкости двигателей внутреннего сгорания транспортных средств и агрегатов в холодное время года.

Напряжение питания, В 220 Потребляемая мощность, Вт не более 1500 Температура срабатывания терморегулятора (отключение), 95°C Температура возврата терморегулятора (включение), 65°С Класс защиты от поражения электрическим током I Степень защиты от влаги IP34 Установка и эксплуатация:

Электроподогреватель не должен касаться корпусом двигателя и других частей автомобиля.

Электроподогреватель должен быть установлен в вертикальном положении выходным патрубком вверх, при этом допускается незначительный наклон (не более 15°).

Нарезать рукав отрезками длиной: входной рукав 400 мм, выходной 230 мм. Закрепить кронштейн на подогревателе шпильками при помощи шайб и гаек. Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами. Открыть сливной краник и слить охлаждающую жидкость. Отвернуть сливной краник. Вывернуть пробку с резьбой К1/2 из блока цилиндров двигателя с правой стороны по ходу автомобиля. Прочистить отверстия. Отвернуть болт крепления лапы двигателя с правой стороны по ходу автомобиля. Нанести герметик на резьбу штуцера К1/4 и ввернуть его вместо сливного краника. Нанести герметик на резьбу штуцера К1/2 и ввернуть его вместо пробки. Закрепить кронштейн с подогревателем болтом лапы двигателя. Надеть хомут на выходной рукав. Выходной рукав надеть на штуцер К1/2 и закрепить соединение хомутом. Залить через входной рукав в подогреватель 250 мл охлаждающей жидкости. Входной рукав надеть на штуцер с резьбой К1/4 и закрепить соединение хомутом. Заполнить систему охлаждения. Сетевой провод следует проложить и зафиксировать ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя. Проверить соединения на наличие подтекания охлаждающей жидкости, при наличии — устранить. Запустить двигатель на 3-5 минут, и после остановки двигателя долить охлаждающую жидкость до необходимого уровня. Подготовка к первому запуску:

Заполнить систему охлаждения, проверить соединения на предмет течи. Запустить двигатель автомобиля и дать ему поработать в течении 5-10 минут. Затем остановить двигатель и при необходимости добавить охлаждающей жидкости. Подсоединить электроподогреватель к сети. По истечении 2-5 минут работы электроподогревателя, проверить входной и выходной рукава. Выходной рукав должен быть теплее входного. Меры предосторожности:

Эксплуатацию подогревателя можно производить только после прогрева двигателя до рабочей температуры (термостат должен быть открыт) и проверки эффективности работы отопителя салона. Это необходимо сделать для устранения воздушных пробок в системе охлаждения. Запрещается использовать электрические удлинители без заземляющего провода и рассчитанные на ток менее 15 А. Запрещается включать в сеть электроподогреватель при снятой крышке. Запрещается использовать подогреватель при отсутствии в нем охлаждающей жидкости.

На всех автомобилях Уаз-3151 и на отдельных автомобилях Уаз-31512, Уаз-31514, Уаз-31519 и Уаз-31513 устанавливался пусковой подогреватель, предназначенный для облегчения запуска двигателя при температурах окружающего воздуха ниже минус 15 градусов за счет подогрева охлаждающей жидкости в и масла в картере двигателя. Топливом для пускового подогревателя служил бензин применяемый для двигателя.

Пусковой подогреватель Уаз-3151, общее устройство.

Основной частью подогревателя является котел не разборной конструкции, полости которого постоянно соединены с системой охлаждения двигателя с помощью подводящего и отводящего штуцеров и резиновых шлангов с хомутами. Жидкостные рубашки котла окружены двумя газоходами, по которым проходит образующийся при сгорании топливовоздушной смеси газ, нагревая охлаждающую жидкость.

В нижней части котла находятся сливной краник и дренажная трубка соединенная с камерой сгорания котла. В камере сгорания котла имеются два резьбовых отверстия, в одно из которых ввернута свеча накаливания, а в другое — штуцер топливопровода. Для залива охлаждающей жидкости подогреватель имеет воронку с пробкой, соединенную с жидкостной рубашкой котла резиновым шлангом.

Воздух в камеру сгорания котла поступает от вентилятора через шланг. К выпускному патрубку котла подсоединена насадка с откидным удлинителем. Горячий газ через него отводится от газоходов и с помощью лотка подводится к масляному картеру двигателя.

Схема экранированного электрооборудования автомобилей Уаз-3151 и Уаз-31513 с включением электрической схемы пускового подогревателя.

Топливо в котел пускового подогревателя подается самотеком из поплавковой камеры через краник с регулировочной иглой. В более ранних версиях подогревателя, он оснащался собственным отдельным топливным бачком. Для подачи воздуха в подогреватель на щитке облицовки радиатора установлен вентилятор с односкоростным электроприводом.

Топливо в карбюратор подкачивается электробензонасосом, установленным на левой передней части двигателя. Электробензонасос включен в параллельно основному насосу и предназначен для кратковременной работы, поэтому после пуска двигателя необходимо его выключить.

Поскольку электровентилятор подогревателя имеет одну скорость, то первоначально при разжигании котла рекомендуется включать его прерывисто с периодом 1-2 секунды, не давая развивать большую частоту вращения, чтобы не переохладить свечу накаливания и не погасить возникающее пламя. При появлении устойчивого горения, которое определяется по шуму, надо включить вентилятор постоянно.

Зажигание топливовоздушной смеси производится свечой накаливания, которая остается включенной до получения устойчивого процесса горения в котле. Дальнейшее воспламенение смеси происходит от нагретых деталей камеры сгорания.

Горячие газы отдают часть тепла подогреваемой жидкости, обеспечивая ее термосифонную циркуляцию по кругу: котел — трубопровод отводящий — рубашка системы охлаждения двигателя — трубопровод подводящий — котел. Выхлопные газы, выходящие из котла, подогревают масло в картере двигателя.

Управление подогревателем осуществляется со щитка управления. Спираль накаливания на щитке служит для уменьшения напряжения в цепи свечи накаливания до 4 Вольт и визуального контроля ее включения.

Порядок запуска пускового подогревателя Уаз-3151.
Если в качестве охлаждающей жидкости применяется вода.

В исключительных случаях, в качестве охлаждающей жидкости для двигателя Уаз-3151 допускается применение воды. В условиях низких температур окружающего воздуха, после окончания дневной эксплуатации автомобиля, при постановке его на длительную стоянку, вода сливается из системы охлаждения двигателя. В этом случае перед запуском пускового подогревателя надо предварительно подготовить 10 литров чистой воды в одной емкости и отдельно еще 3 литра в другой.

Перед началом работы с пусковым подогревателем надо вывернуть пробку из его заливной воронки и снять крышку радиатора, затем прочистить отверстие дренажной трубки для обеспечения слива избытка бензина в момент пуска подогревателя.

После этого откинуть удлинитель насадки выпускного патрубка в рабочее положение и включить выключателем на щитке управления электробензонасос, подкачав топливо в карбюратор. Включить электродвигатель вентилятора на 10-20 секунд, при этом произойдет продувка воздухом камеры сгорания и газоходов подогревателя. Выключить электродвигатель вентилятора и включить свечу накаливания.

Рычажок выключателя удерживать в течении 15-20 секунд во включенном положении до накала свечи. Накал свечи определять по свечению контрольной спирали на щитке управления подогревателем. Открыть краник подачи топлива на 1-1.5 оборота и через 3-5 секунд включить вентилятор.

Как только послышится первый хлопок-вспышка в камере сгорания, включить вентилятор постоянно. При этом должен быть слышен ровный гул горения топлива в котле. Если пусковой подогреватель не будет работать, то прекратить подачу топлива, продуть камеру сгорания и газоходы котла и повторить пуск заново.

После того как пусковой подогреватель начнет работать устойчиво, отключить свечу накаливания, отрегулировать подачу топлива таким образом, чтобы не было выброса пламени, и без промедления залить через заливную воронку котла подогревателя 3 литра воды. Когда охлаждающая жидкость в двигателе нагреется, провернуть несколько раз коленчатый вал двигателя пусковой рукояткой, затем запустить двигатель обычным порядком и заполнить систему охлаждения водой до нормы.

После этого выключить электробензонасос, закрыть краник подачи топлива в котел и после прекращения горения топлива выключить электродвигатель вентилятора. Из-за несоблюдения указанного порядка выключения подогревателя может произойти обратный выброс пламени и подгорание воздухоподводящего шланга.

Вернуть удлинитель насадки выпускного патрубка в походное положение и начинать движение автомобиля после прогрева жидкости в системе охлаждения двигателя до температуры 60-70 градусов по температуры на щитке приборов.

Если в качестве охлаждающей жидкости используется низкозамерзающая жидкость.

Порядок запуска пускового подогревателя остается тот же, за тем исключением, что уже не надо будет готовить воду и заполнять жидкостью систему охлаждения двигателя после запуска и начала устойчивой работы подогревателя.

Возможные неисправности пускового подогревателя Уаз-3151.

Если пусковой подогреватель вообще не запускается, то возможно неисправна свеча накаливания или контрольная спираль накаливания, в прорези не видно ее свечения. Или напряжение аккумуляторной батареи недостаточное. Если во время запуска и работы пускового подогревателя происходит срыв пламени или затухание горения, то следует немного увеличить открытие топливного крана.

Обслуживание и уход за пусковым подогревателем Уаз-3151.

Уход при повседневной эксплуатации заключается в контроле за герметичностью трубопроводов, шлангов, кранов и их соединений, осмотре и протяжке креплений пускового подогревателя, очистке от нагара свечи накаливания.

При подготовке к периоду эксплуатации, надо очистить котел пускового подогревателя от грязи, промыть его жидкостные рубашки, прочистить дренажную трубку, продуть газоходы сжатым воздухом, очистить от грязи резьбу пробки заливной воронки котла, насадку с удлинителем и лоток. При переходе на летний режим эксплуатации — вывернуть пробку заливной горловины котла подогревателя и смазать ее.

В поисках средств для обеспечения легкого запуска силовой установки в условиях сниженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети 220 В. В таких приборах мощные нагревательные элементы обеспечивают достаточно быстрый прогрев мотора зимой.

При этом часто автомобилисты отдают предпочтение таким устройствам отечественного производства, среди которых и предпусковой подогреватель «Альянс».

Такое решение зачастую обусловлено тем, что отечественные приборы стоят дешевле зарубежных, при сносном качестве сборки и приемлемом выполнении своих функций.

Этот производитель на рынке оборудования для подогрева силовых установок появился достаточно давно, и продукция его пользуется спросом.

Какие предпусковые подогреватели выбрать — Альянс или Старт-М?

Если выбирать предпусковые подогреватели из широкого круга производителей, то можно посмотреть рейтинг запчасти. Но если выбор сузился до двух брендов, тогда на помощь приходят сравнения запчастей PartReview.

Сравнение предпусковых подогревателей происходит в таких категориях:

Какие предпусковые подогреватели лучше — Старт-М или Альянс?

В марте 2020 года на PartReview предпусковые подогреватели Старт-М в целом оказались лучше, чем Альянс.

Какие предпусковые подогреватели популярнее — Альянс или Старт-М?

В марте 2020 года на PartReview предпусковые подогреватели Старт-М в целом оказались популярнее чем Альянс.

По соотношению голосов предпусковые подогреватели Старт-М превзошли Альянс:

По количеству отзывов предпусковые подогреватели Старт-М превзошли Альянс:

Другие сравнения предпусковых подогревателей

Если данное сравнение не удовлетворило любопытство, то на PartReview также можно найти множество других.

Например, сравнения предпусковых подогревателей Альянс c такими фирмами как: Северс, Webasto, Бинар, Defa, Теплостар, Лунфэй, Eberspacher, Атлант.

Также доступны сравнения предпусковых подогревателей Старт-М c такими фирмами как: Северс, Webasto, Бинар, Defa, Лунфэй, Теплостар, Eberspacher, Атлант.

Помимо этого можно выяснить кто лучше среди других производителей предпусковых подогревателей: Северс или Webasto, Бинар или Северс, Бинар или Webasto, Defa или Северс, Defa или Webasto.

Источник

Поделиться или сохранить к себе:
Технологии | AltArena.ru
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности и условия Пользовательского соглашения.
