Установка меток ГРМ ЗМЗ–409051.10 и ЗМЗ–409052.10 («ZMZ PRO»).

Проверка и корректировка фаз газораспределения.

В процессе эксплуатации в результате удлинения цепей и износа зубьев звёздочек возможно значительное отклонение фаз газораспределения от номинальных значений. Правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя.

Другие записи по двигателям:

Поэтому, при снижении мощности двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя необходимо проверить и, при необходимости, откорректировать установку фаз газораспределения.

Для этой цели используется разработанный на предприятии-изготовителе двигателя комплект оснастки. В комплект входят:

24-Ф-76167.001, Сектор.

Как выставить метки грм на уаз 409 двигатель

24-Ф-76167.002 и 24-Ф-76167.003, Шаблон кулачка.

Как выставить метки грм на уаз 409 двигатель

17-Ф-2349, Кондуктор.

Как выставить метки грм на уаз 409 двигатель

Проверку и корректировку фаз газораспределения можно провести на двигателе, установленном на автомобиле.

Для контроля фаз газораспределения необходимо снять крышку клапанов, отсоединив все провода и шланги.

Дальнейшая последовательность действий:

Риска на шкиве коленчатого вала и указатель на крышке цепи.

Как выставить метки грм на уаз 409 двигатель

Также этому положению будет соответствовать нахождение сбега 20-го зуба диска синхронизации шкива коленчатого вала напротив середины сердечника датчика синхронизации (рис.5).

Внимание! Вращение коленчатого вала против часовой стрелки недопустимо.

Как выставить метки грм на уаз 409 двигатель

При этом кулачки распределительных валов 1-го цилиндра и метки на звездочках распределительных валов должны располагаться согласно рис.6.

Схема положения распределительных валов при положении поршня первого цилиндра в ВМТ такта сжатия.

Как выставить метки грм на уаз 409 двигатель

1 – метка на звездочке распределительного вала выпускных клапанов; 2 – верхняя плоскость головки цилиндров; 3 – метки на звездочке распределительного вала впускных клапанов.

В случае если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал ещё на один оборот.

Точную установку поршня 1-го цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии 1-го цилиндра.

При этих значениях углового положения первых кулачков распределительных валов достигаются наилучшие технико-экономические показатели двигателя.

При измерении ведущая ветвь цепи (в районе верхнего и среднего успокоителей) должна быть натянута. Для этого ключом повернуть распределительный вал впускных клапанов за четырехгранник на теле вала против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.

Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов – вид «Б».

Проверка углового положения распределительных валов.

Как выставить метки грм на уаз 409 двигатель

А – проверка углового положения распределительного вала впускных клапанов;

Б – проверка углового положения распределительного вала выпускных клапанов.

1 – кулачок впускного клапана первого цилиндра; 2 – шаблон кулачка со стрелкой (24-Ф-76167.002); 3 – сектор; 4 – шаблон кулачка со стрелкой (24-Ф-76167.003); 5 – кулачок выпускного клапана первого цилиндра; 6 – головка цилиндров; 7 – гидротолкатель.

В случае нахождения значения замеренного угла не в допуске (рис.6), требуется провести корректировку установки фаз газораспределения.

Для корректировки установки фаз выполнить следующие работы:

На звездочку распределительного вала впускных клапанов кондуктор устанавливать штифтом в отверстие 2. На звездочку распределительного вала выпускных клапанов – штифтом в отверстие 4.

Дополнительные установочные отверстия в звездочках.

Как выставить метки грм на уаз 409 двигатель

1 – метки; 2 – заводское установочное отверстие при установке на распределительный вал впускных клапанов; 3 – дополнительные установочные отверстия; 4 – заводское установочное отверстие при установке на распределительный вал выпускных клапанов; 5 – метка.

В результате установке звёздочки распределительного вала на одно из дополнительных отверстий получится изменение угла установки распределительного вала, замеряемое с помощью шаблона кулачка и сектора, на величину в соответствии с рис.8.

Выбор отверстия на звездочке с необходимой величиной углового смещения производить в зависимости от величины отклонения положения кулачка от номинального значения.

Внимание!

При установке звёздочки на дополнительное отверстие установочная метка 1 на звездочке не будет совпадать с верхней плоскостью головки цилиндров при положении поршня 1-го цилиндра в ВМТ.

Далее работу продолжить в следующей последовательности:

В случае нахождения значения замеренного угла не в допуске (рис.6) повторить действия, начиная с п.1, с использованием другого дополнительного установочного отверстия.

В случае нахождения значения замеренного угла не в допуске (рис.6) повторить действия, начиная с п.3, с использованием другого дополнительного установочного отверстия.

Также это положение коленчатого вала можно выставить по нахождению сбега 20-го зуба диска синхронизации шкива коленчатого вала напротив середины сердечника датчика синхронизации, как показано на рис.5.

Источник

Видео:Не выставляются фазы распредвалов на ЗМЗ 409. Что надо делать.Скачать

Не выставляются фазы распредвалов на ЗМЗ 409. Что надо делать.

Как выставить метки грм на уаз 409 двигатель: Как заменить цепь ГРМ на УАЗ Патриот с двигателем ЗМЗ 409Как заменить цепь ГРМ на УАЗ Патриот с двигателем ЗМЗ 409

Основное предназначение ГРМ (газораспределительного механизма) любого автомобиля — синхронизация распредвала(-ов) и коленчатого вала. Правильное функционирование данного механизма очень сильно влияет на КПД мотора. ГРМ может быть выполнен в виде цепи, либо ремня, первый вариант, как правило, более надежен. На УАЗ Патриот с двигателем ЗМЗ 409 этот механизм в своем составе имеет цепь.

Как выставить метки грм на уаз 409 двигатель

А сейчас, немного о том, почему же может потребоваться замена цепи грм на уаз патриот с 409 двигателем евро 4. Все дело в том, что при большом пробеге автомобиля ГРМ, выполненный в виде цепи, может растягиваться, что в последствии приводит к разрыву или проскакиванию цепи. Завод предписывает замену цепи в районе 80 000 км пробега.

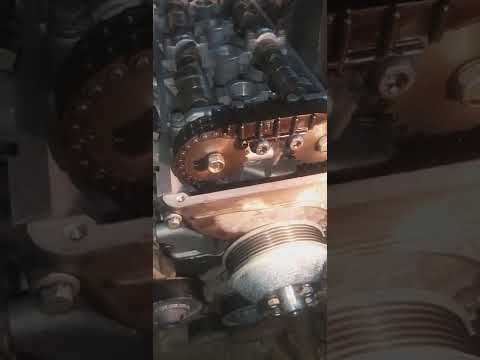

Видео:Установка меток грм ЗМЗ 405-409 УАЗСкачать

Установка меток грм  ЗМЗ 405-409 УАЗ

Как выставить метки грм на уаз 409 двигатель: Как устроен ГРМ «Патриота»Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Эти крышки обрабатываются вместе с ГБЦ, поэтому поставить их с другой машины не выйдет, не меняя при этом ГБЦ.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

Как выставить метки грм на уаз 409 двигатель

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

Видео:как выставить метки грм 406, 409Скачать

как выставить метки грм 406, 409

Как выставить метки грм на уаз 409 двигатель: Сигналы к заменеСигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье». По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно. Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Получается, что если пробег подходит к 80 000 тыс. км. и/или растяжение цепи выходит за рамки рабочего диапазона гидронатяжителя — выход только один, а именно установка новой цепи заместо старой. Иначе рискуете остаться посреди дороги в компании неподвижного автомобиля в самый неподходящий для этого момент, где-нибудь далеко от дома, как обычно бывает по «закону подлости».

Процесс замены

Необходимо понимать, что замена цепей ГРМ на 409 двигателе УАЗ Патриота — сложный процесс, особенно это касается моторов с нормами токсичности евро 4. Итак, для такого ремонта в первую очередь потребуется гараж с ямой, либо эстакада, поскольку необходимым условием является доступ к моторному отсеку снизу. Кроме того, потребуется целый ряд инструментов:

Как выставить метки грм на уаз 409 двигатель

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

(Необязательно) Открутите болты масляного поддона, а потом снимите его, слив перед этим масло из мотора. Эта процедура в дальнейшем облегчит установку ГРМ. Если не хотите сливать масло, тогда открутите только передние болты масляного картера.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой. Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя. После извлечения пружины извлеките сам гидронатяжитель. Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи. Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала.

Как выставить метки грм на уаз 409 двигатель

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см. схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания. После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом. Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять. Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Как выставить метки грм на уаз 409 двигатель

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2). Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания. Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос. Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее. Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

Источник

Видео:Сборка мотора ЗМЗ 409 ПРО, присланный с Якутии на ремонт.Скачать

Сборка мотора ЗМЗ 409 ПРО, присланный с Якутии на ремонт.

Как выставить метки грм на уаз 409 двигатель: Двигатель ЗМЗ 409 УАЗ Патриот: метки ГРМ, замена цепи и установка фазДвигатель ЗМЗ 409 УАЗ Патриот: метки ГРМ, замена цепи и установка фаз

Опытные механики не рекомендуют выставлять метки ГРМ ЗМЗ 409 новичкам и тем, кто плохо разбирается в конструкции силовых агрегатов. Потому что устройство двигателя 409 сложное и неправильное выставление меток ГРМ, и установка цепи приведут к скорейшему выходу движка из работоспособности. По словам опытных механиков эксплуатация мотора марки 409 не требует больших вложений. Однако важно присматривать за движком и делать смену цепи до того, как она порвется.

Давайте разберемся, как правильно выставить метки ГРМ и установить цепь на 409.

Как выставить метки грм на уаз 409 двигатель

Видео:Замена цепи ГРМ ЗМЗ 405.Нюансы.Как делать не стоитСкачать

Замена цепи ГРМ ЗМЗ 405.Нюансы.Как делать не стоит

Метки цепи ГРМ 409 двигателя УАЗ

Газораспределительный механизм ДВС 409 состоит из следующих деталей:

Как выставить метки грм на уаз 409 двигатель

Внимание! Если приглядеться более внимательно, то опытный автовладелец заметит, что во много ЗМЗ 409 схож с 406-ым мотором конструктивно. Кстати, экокласс ЗМЗ 409 – Евро 3. Это делает его приближенным к современным эконормам по выбросу вредных газов.

Как становится понятным из списка, данного выше, двигатель имеет две однорядные цепи. Это плохо, так как однорядные цепи могут разрываться без предупреждения, в отличие от двухрядных ремней. Опытные механики выходят из этого положения тем, что устанавливают ролико-звеньевую однорядную цепь вместо пластинчато-звеньевой. Первые редко когда рвутся прежде, чем автовладелец сможет обнаружить следы трещин или сильный шум при работе мотора.

Один раз в год следует бывать на профилактическом осмотре в сервис-центре. Это спасет двигатель от неожиданного разрыва цепи и загиба клапанов. Последнее приводит к капитальному ремонту движка.

Давайте рассмотрим, как делается замена цепи ГРМ и выставляются метки.

Видео:Выставление меток ГРМ змз 406-409Скачать

Выставление меток ГРМ змз 406-409

Замена цепи ГРМ

Схема разборки мотора, установки меток ГРМ и обратной сборки во многом схожа с демонтажом и монтажом инжекторного двигателя внутреннего сгорания модификации ЗМЗ 406. Последние двигатели устанавливаются на УАЗ Патриот и Газель.

Как выставить метки грм на уаз 409 двигатель

Нам очень часто приходят вопросы от неопытных автовладельцев или тех, кто только еще начинает путь подобного типа: «Почему устройство ГРМ и цепь так часто ломается». Давайте попробуем ответить на него.

Почему цепь ГРМ выходит из строя

Эксплуатация в тяжелых условиях, несвоевременная смена смазывающего средства на 409 двигателе, перегрев мотора приводит к тому, что детали силового агрегата быстро изнашиваются. На износ влияет и заливка некачественного топлива, замена на поддельное масло для моторов.

Как выставить метки грм на уаз 409 двигатель

Бывает так, что недоработки производителя становятся причиной капитального ремонта движка 409. Но такое случается редко.

Как определить необходимость

Как выставить метки грм на уаз 409 двигатель

Цепь нуждается в замене, когда вы обратили внимание на:

А теперь перейдем к процессу замены.

Процесс замены

Чтобы правильно провести замену цепи ГРМ движка УАЗ Патриот, нужно подготовить необходимые инструменты для этого дела:

Как выставить метки грм на уаз 409 двигатель

Кроме вышеописанных инструментов понадобятся домкрат и тара для слива охлаждающей жидкости, транспортир для установки меток ГРМ, съемник в виде звездочки, съемная насадка. После того как инструменты подготовлены, приступаем к разбору движка.

Все детали тщательно проверяют на исправность, в случае появления сколов и трещин, то заменяют. Оставшиеся промывают в керосине.

После процедуры снятия и тестирования на работоспособность элементов ГРМ, начинают его сборку. Внимание уделяют выставлению меток ГРМ, а штифт коленвала должен плотно входить в гнездо. Иначе он разобьет деталь во время работы двигателя ЗМЗ 409.

Видео:ЗМЗ 405-409 установка меток ГРМСкачать

ЗМЗ 405-409 установка меток ГРМ

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

Как выставить метки грм на уаз 409 двигатель

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Как выставить метки грм на уаз 409 двигатель

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

Как выставить метки грм на уаз 409 двигатель

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

Как выставить метки грм на уаз 409 двигатель

К сведенью! Примерная затяжка происходит с силой от 4,6 кгс/м до 7,4 кгс/м. Распределительные валы необходимо удерживать от вращения во время затяжки.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.

Видео:Метки нижней цепи ГРМ 405 406 409 ГАЗель Волга УАЗСкачать

Метки нижней цепи ГРМ 405 406 409 ГАЗель Волга УАЗ

Заключение

Теперь вы знаете, как проводить замену цепи ГРМ двигателя ЗМЗ 409. Если сомневаетесь в своих силах, то лучше всего обратитесь к опытным механикам в нашем сервис-центре. Это спасет ваш двигатель от ранней смерти и вас от лишних финансовых затрат.

Источник

Видео:как выставить верхнюю ,нижнюю точку змз уаз патриотСкачать

как выставить верхнюю ,нижнюю точку змз уаз патриот

Как выставить зажигание на уаз 409 инжектор

Опытные механики не рекомендуют выставлять метки ГРМ ЗМЗ 409 новичкам и тем, кто плохо разбирается в конструкции силовых агрегатов. Потому что устройство двигателя 409 сложное и неправильное выставление меток ГРМ, и установка цепи приведут к скорейшему выходу движка из работоспособности. По словам опытных механиков эксплуатация мотора марки 409 не требует больших вложений. Однако важно присматривать за движком и делать смену цепи до того, как она порвется.

Давайте разберемся, как правильно выставить метки ГРМ и установить цепь на 409.

Как выставить метки грм на уаз 409 двигатель

Видео:Установка фаз газораспределения змз 405 406 409 с помощью ножика @LysenkaСкачать

Установка фаз газораспределения змз 405 406 409 с помощью ножика @Lysenka

Метки цепи ГРМ 409 двигателя УАЗ

Газораспределительный механизм ДВС 409 состоит из следующих деталей:

Как выставить метки грм на уаз 409 двигатель

Внимание! Если приглядеться более внимательно, то опытный автовладелец заметит, что во много ЗМЗ 409 схож с 406-ым мотором конструктивно. Кстати, экокласс ЗМЗ 409 – Евро 3. Это делает его приближенным к современным эконормам по выбросу вредных газов.

Как становится понятным из списка, данного выше, двигатель имеет две однорядные цепи. Это плохо, так как однорядные цепи могут разрываться без предупреждения, в отличие от двухрядных ремней. Опытные механики выходят из этого положения тем, что устанавливают ролико-звеньевую однорядную цепь вместо пластинчато-звеньевой. Первые редко когда рвутся прежде, чем автовладелец сможет обнаружить следы трещин или сильный шум при работе мотора.

Один раз в год следует бывать на профилактическом осмотре в сервис-центре. Это спасет двигатель от неожиданного разрыва цепи и загиба клапанов. Последнее приводит к капитальному ремонту движка.

Давайте рассмотрим, как делается замена цепи ГРМ и выставляются метки.

Похожая статья ВАЗ 11186 двигатель, гнёт ли клапана на 8 клапанной Гранте

Видео:УСТАНОВКА МЕТОК ФАЗ ГРМ УАЗ ЗМЗ 409.Скачать

УСТАНОВКА МЕТОК ФАЗ ГРМ УАЗ ЗМЗ 409.

Пошаговый процесс замены цепи ГРМ на УАЗ Патриот

Замена деталей газораспределительного механизма двигателя ЗМЗ 409 Евро 4 состоит из ряда шагов:

Как выставить метки грм на уаз 409 двигатель

После завершения разборки шестерни и цепи рекомендуется промыть бензином, протереть и высушить. Далее нужно осмотреть все части и при обнаружении трещин, сколов, сильного износа произвести замену. Аналогичному осмотру подвергаются звездочки и шестерни механизма.

Для окончательного демонтажа приводной цепи понадобится слить охлаждающую жидкость.

Для ДВС 409 штатным является гидронатяжитель ГРМ. Однако некоторые владельцы производят их замену на механические регуляторы. В этом имеются свои плюсы, если машина без кондиционера: возможность завести автомобиль буксиром, независимость от давления масла в системе. Однако, при наличии кондиционера опорная пластина потребует переделки, нужны будут другие болты вместо штатных, вследствие чего поменять детали станет сложнее.

Слив антифриза из системы

Для слива охлаждающей жидкости требуется установить машину так, чтобы имелся свободный доступ к двигателю с нескольких сторон. Далее отсоединяется минусовая клемма аккумулятора от корпуса (согласно инструкции по проведению работ), предварительно выключив зажигание. Антифриз сливается в приготовленную чистую емкость. Только после этого можно отсоединять патрубки и снимать радиатор системы охлаждения.

Разборка механизма ГРМ

Начинают разбор механизма с откручивания болтов, далее снимается крышка гидронатяжителя, размещенного вверху. Извлекаются крепление и прокладка. Вытащив пружину, отсоединяется сам натяжитель цепи. Таким же способом разбирается нижний узел натяжки. Крышка всего ГРМ удерживается 7 болтами, открутив которые, получаем доступ к ней. После снятия башмаков натяжителя выпрессовываются шестерни на распредвалах. Лучше всего использовать специальные съемники или молоток с рожковым ключом 12х17.

Видео:Правильная установка распредвалов ЗМЗ 409 ПРО.Скачать

Правильная установка распредвалов ЗМЗ 409 ПРО.

Замена цепи ГРМ

Схема разборки мотора, установки меток ГРМ и обратной сборки во многом схожа с демонтажом и монтажом инжекторного двигателя внутреннего сгорания модификации ЗМЗ 406. Последние двигатели устанавливаются на УАЗ Патриот и Газель.

Как выставить метки грм на уаз 409 двигатель

Нам очень часто приходят вопросы от неопытных автовладельцев или тех, кто только еще начинает путь подобного типа: «Почему устройство ГРМ и цепь так часто ломается». Давайте попробуем ответить на него.

Почему цепь ГРМ выходит из строя

Эксплуатация в тяжелых условиях, несвоевременная смена смазывающего средства на 409 двигателе, перегрев мотора приводит к тому, что детали силового агрегата быстро изнашиваются. На износ влияет и заливка некачественного топлива, замена на поддельное масло для моторов.

Как выставить метки грм на уаз 409 двигатель

Бывает так, что недоработки производителя становятся причиной капитального ремонта движка 409. Но такое случается редко.

Как определить необходимость

Как выставить метки грм на уаз 409 двигатель

Цепь нуждается в замене, когда вы обратили внимание на:

А теперь перейдем к процессу замены.

Процесс замены

Чтобы правильно провести замену цепи ГРМ движка УАЗ Патриот, нужно подготовить необходимые инструменты для этого дела:

Как выставить метки грм на уаз 409 двигатель

Кроме вышеописанных инструментов понадобятся домкрат и тара для слива охлаждающей жидкости, транспортир для установки меток ГРМ, съемник в виде звездочки, съемная насадка. После того как инструменты подготовлены, приступаем к разбору движка.

Похожая статья Высокие обороты двигателя на холостом ходу

Все детали тщательно проверяют на исправность, в случае появления сколов и трещин, то заменяют. Оставшиеся промывают в керосине.

После процедуры снятия и тестирования на работоспособность элементов ГРМ, начинают его сборку. Внимание уделяют выставлению меток ГРМ, а штифт коленвала должен плотно входить в гнездо. Иначе он разобьет деталь во время работы двигателя ЗМЗ 409.

Видео:как выставить метки грм на змз 406 без кондуктора и в домашних условиях,Скачать

как выставить метки грм на змз 406 без кондуктора и в домашних условиях,

Как правильно выставить распредвалы на змз 409

Приветствую всех!
Запись будет очень полезна тем, кто решил перейти с привода ГРМ «Евро-4» с пластинчатой цепью, на какой-либо другой «Евро» со втелочно-роликовой цепью.При данном переходе и замене цепи — ОБЯЗАТЕЛЬНО нужно использовать регулируемые звёзды распределительных валов, так как заводские звёзды не от пластинчатой цепи «Евро-4» просверлены под ДРУГИЕ фазы ГРМ!ВСЕ ГРУДУСНЫЕ ПОКАЗАНИЯ УКАЗАНЫ В ГРАДУСАХ ПОВОРОТА РАСПРЕДВАЛОВ, а не в градусах, относительно плоскости ГБЦ!
Довелось тут как-то на днях проводить профилактический осмотр (а хозяин машины уже был готов всё менять!) привода ГРМ на ЗМЗ-409 Евро-4 с заводской пластинчатой цепью. Определение растянутости цепи проводил с использованием «глазомера» и транспортира, для выставления фаз ГРМ для ЗМЗ-405, 406, 409 и т.п. Прочитав немало текста в интернете по поводу правильных фаз на данном двигателе — однозначного ответа так и не нашёл! После вскрытия клапанной крышки выяснилось, что привод ГРМ на данном двигателе находится в отличном состоянии (хотя пробег авто = 90 тыс.км) и есть возможность точно определить заводскую установку фаз для ЗМЗ-409 Евро-4.
Нудак ВОТ:
Так как цепь всё-же чуть растянута, то показания смещены в запаздывание на 1 градус!
Выпускной вал как и у остальных двигателей семейства ЗМЗ-405,406,409 = 19 градусов
(+1 к показаниям транспортира) — этот показатель во всём интернете сходится!

А вот угол установки впускного вала во всех источниках значится разный (кто-то, даже специально проводит эксперименты с доворотом впускного вала, до момента получения минимального расхода на холостом ходу по БК, литры/час), но на данном двигателе стоит заводская цепь и заводские звёзды, так что и установка — ЗАВОДСКАЯ, без каких-либо экспериментов! Угол впуска = 16 градусов

(+1 к показаниям транспортира):

Таким образом я убедился на практике, что фазы на двигателях ЗМЗ-409 Евро-4 отличаются от фаз на остальном семействе 16-ти клапанных бензиновых двигателей ЗМЗ! И Вы — возьмите этот немаловажный факт себе на заметку, многоуважаемые УАЗоводы (и не только!)

Всем — спасибо за внимание и до новых встреч!

И снова блиц обзор, так как в процессе ремонта нет времени отвлекаться на фотографии, да и пачкать телефон особого желания не возникает.

Предварительные работы по демонтажу навесного оборудования и снятию клапанной крышки ГБЦ уже проведены. Передняя крышка ГБЦ также должна быть снята. Разрезные звезды должны быть ослаблены и заново установлены на распредвалы (если требовалось их снятие с РВ). Натяжитель цепи взведен, все прослабления цепи выбраны. В общем, все подготовительные работы окончены и можно переходить к главному — самой настройке.

Установка РВ по индикатору часового типа. Способ хорошо подходит для установки любых РВ и особенно нестандартных. Настройка перекрытия клапанов будет осуществляться в первом цилиндре.

Шаг 1. Поиск ВМТ. Для поиска ВМТ 1 и 4 цилиндров необходимо вместо свечи 1 цилиндра ввернуть приспособление с индикатором часового типа. Для легкости вращения КВ остальные свечи также нужно вывернуть. Вращая КВ за гайку шкива проворачиваем его до момента максимального подъема индикатора и выставляем на нем нулевое положение. Проверяем правильность установки нулевого положения индикатора, сделав несколько полных оборотов. Выставляем поршни 1 и 4 цилиндров в ВМТ на очередном обороте КВ. Вращение КВ по часовой стрелке.

Шаг 2. Выставление выпускного РВ. Установку валов начинаем с установки выпускного вала. Вращение РВ должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Устанавливаем приспособление с индикатором часового типа на корпус ГБЦ. Чем жестче конструкция тем меньше погрешность в установке перекрытия. Ножку индикатора ставим на гидрокомпенсатор. Проверяем отсутствие заеданий и контакта ножки с кулачком вала. При установке индикатора под углом 18 град. к плоскости ГБЦ перемещение стрелки индикатора будет соответствовать истинному перемещению гидрокомпенсатора. В том случае, если ось индикатора будет вертикальной, то истинное перемещение гидрокомпенсатора будет меньше, чем показывает индикатор приблизительно на 5%.

Истинное перемещение=cos(18 град)*показания индикатора где cos(18 град)=0,951.

Переходим к практике. При вращении вала находим положение, при котором стрелка индикатора не двигается. Принимаем это положение за точку отсчета. Установив нулевое положение на ободке продолжаем вращать вал до момента надавливания кулачка РВ на гидрокомпенсатор. Сам кулачок при этом будет смотреть на впускной вал, т.е. находиться в конце такта выпуска. Вращаем вал и контролируем перемещение стрелки индикатора до нужной величины перекрытия. Один оборот стрелки индикатора соответствует 1 мм. Найдя нужное положение, затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Видео:УАЗ Патриот, змз 409, фазы распредвалов, миф про метку промвала.Скачать

УАЗ Патриот, змз 409, фазы распредвалов, миф про метку промвала.

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

Как выставить метки грм на уаз 409 двигатель

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Как выставить метки грм на уаз 409 двигатель

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

Как выставить метки грм на уаз 409 двигатель

Похожая статья Какой двигатель лучше поставить на Газель

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

Как выставить метки грм на уаз 409 двигатель

К сведенью! Примерная затяжка происходит с силой от 4,6 кгс/м до 7,4 кгс/м. Распределительные валы необходимо удерживать от вращения во время затяжки.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.

Видео:УАЗ"БУХАНКА" УСТАНОВКА МЕТОК ФАЗ ГРМ УАЗ ЗМЗ 409(ИДЕАЛЬНАЯ ФАЗА),ЗАМЕНА ПАТРУБКОВ СИСТЕМЫ ОХЛАЖДЕНИЯСкачать

УАЗ"БУХАНКА" УСТАНОВКА МЕТОК ФАЗ ГРМ УАЗ ЗМЗ 409(ИДЕАЛЬНАЯ ФАЗА),ЗАМЕНА ПАТРУБКОВ СИСТЕМЫ ОХЛАЖДЕНИЯ

5.6. Проверка и корректировка фаз газораспределения двигателя ЗМЗ – 409.10.

Если при корректировке фаз газораспределения требуется повернуть распределительный вал (валы) по ходу его (их) вращения (по часовой стрелке), то звездочку (звездочки) необходимо устанавливать на одно из дополнительных отверстий с плюсовым смещением, расположенное справа от заводского отверстия, если — против часовой стрелки, то звездочку (звездочки) устанавливать на одно из отверстий с минусовым смещением, расположенное слева от заводского отверстия. Выбор отверстия на звездочке, с необходимой величиной смещения, производится в зависимости от величины отклонения углового положения кулачка от номинального значения. При установке звездочки на дополнительное отверстие заводская установочная метка 1 на звездочке не будет совпадать с верхней плоскостью головки цилиндров. В качестве примера рассмотрим корректировку фаз газораспределения при показаниях стрелки шаблона 23° для кулачка впускного клапана и 16° для кулачка выпускного клапана. Данные значения углов превышают номинальные значения для впускного и выпускного кулачков на 3°, что больше допустимого отклонения ±2°. При данных показаниях углового положения кулачков и, учитывая, что при работе двигателя распределительные валы вращаются по часовой стрелке, наблюдая со стороны шкива коленчатого вала, начало открытия впускных и выпускных клапанов будет происходить с некоторым опережением от заводских значений фаз газораспределения. Для корректировки фаз, в этом случае,необходимо повернуть распределительные валы против часовой стрелки и при установке звездочек использовать дополнительное отверстие с минусовым угловым смещением, с величиной смещения 2°30′(первое отверстие, расположенное слева от заводского отверстия). Далее работу продолжить в следующей последовательности: 1. Провернуть ключом на «27» и установить распределительный вал выпускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 19°. 2. Накинуть цепь на звездочку и сориентировать ее первое дополнительное отверстие, расположенное слева от заводского отверстия, так, чтобы оно находилось перед штифтом распределительного вала, а ведущая ветвь цепи (в районе среднего успокоителя) была натянута. Для установки звездочки на фланец и штифт распределительного вала слегка повернуть распределительный вал ключом за четырехгранник по часовой стрелке. После установки звездочки поворотом распределительного вала против часовой стрелки натянуть ведущую ветвь цепи, при этом стрелка шаблона, установленного на кулачок, должна показывать 19°±2°. 3. Установить распределительный вал впускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 20°. 4. Установить звездочку на распределительный вал впускных клапанов так же, как звездочку распределительного вала выпускных клапанов, использую то же дополнительное отверстие. При этом при натянутой ведущей ветви цепи (в районе верхнего успокоителя) стрелка шаблона, установленного на кулачок, должна показывать 20°±2°. 5. Предварительно завернуть болты крепления звездочек (ключ «12»). 6. Разобрать и собрать («зарядить») гидронатяжитель, установить его в отверстие головки цилиндров, закрыть крышкой. 7. Нажав отверткой на плунжер гидронатяжителя со стороны пяты рычага натяжного устройства, привести гидронатяжитель в рабочее состояние («разрядить»). 8. Проверить правильность установки фаз газораспределения, повернув коленчатый вал по ходу вращения на два оборота и совместив метки на шкиве-демпфере и крышке цепи. Проверку произвести с помощью транспортира и шаблона кулачка, как описано выше. Стрелка шаблона, установленного на впускном кулачке, должна показывать 20°±2°, а на выпускном кулачке-19°±2°. Если это условие не выдерживается, необходимо повторить установку фаз газораспределения. 9. Завернуть и затянуть болты крепления звездочек распредвалов окончательно моментом 5,6 — 6,2 кгс·м. 10. Установить верхний и средний успокоители цепи, завернув и затянув болты крепления моментом 2,0 — 2,5 кгс·м (ключ «6» для болтов с шестигранным углублением под ключ, ключ динамометрический с головкой «6»). 11. Произвести дальнейшую сборку двигателя в обратном порядке.

Источник

🎦 Видео

метки грм 406 двигательСкачать

метки грм 406 двигатель

Змз 406. Фазы грм. Быстро и просто.Скачать

Змз 406. Фазы грм. Быстро и просто.

Грм Неправильно выставлены меткиСкачать

Грм Неправильно выставлены метки

ЗАМЕНА ЦЕПЕЙ ГРМ УАЗ НА ЗМЗ 409Скачать

ЗАМЕНА ЦЕПЕЙ ГРМ УАЗ НА ЗМЗ 409

УАЗ Патриот. Какие фазы выставить на распредвалах двигателя змз 409. Сравнение фаз 20-19 и 14-17.Скачать

УАЗ Патриот. Какие фазы выставить на распредвалах двигателя змз 409. Сравнение фаз 20-19 и 14-17.
Поделиться или сохранить к себе:
Технологии | AltArena.ru
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных, принимаю Политику конфиденциальности и условия Пользовательского соглашения.
